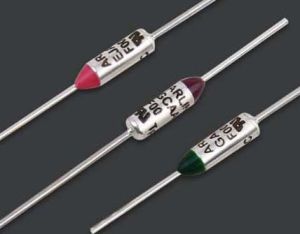

溫度保險絲能感應電器電子產品非正常運作中產生的過熱,從而切斷迴路以避免火災的發生。常用於:電吹風、電熨斗、電飯鍋、電爐、變壓器、電動機、飲水機、咖啡壺等等溫度保險絲運作後無法再次使用,只在熔斷溫度下動作一次。
溫度保險絲有多種構成方式,以下介紹比較通用的三種:
第一種:
有機物型溫度保險絲
由可動觸點(slidingcontact)、彈簧(spring)、可熔體(electricallynonconductivethermalpellet)構成。在溫度保險絲啟動之前電流從左側引線流向可動觸點(slidingcontact),通過金屬外殼向右側引線流動。在外部溫度達到預定溫度時有機物可熔體熔化,壓縮彈簧會變松。即彈簧膨脹,可動觸點(slidingcontact)與左側引線分離。迴路被打開,可動觸點(slidingcontact)與左側引線間電流被切斷。
第二種:
瓷管型溫度保險絲
由軸對稱的引線(leed)、在規定溫度下可熔化的易熔合金(fusiblealloy)及為防止其熔化氧化的特殊混合物(specialcompound)和絕緣瓷管(ceramicinsulator)構成。周圍溫度上升時特定的樹脂混合物開始液化,當達到熔點時在樹脂混合物的幫助下(增大已熔化合金的表面張力),已熔化合金在表面張力的作用下迅速以兩端引線為中心收縮成球狀,從而永久切斷迴路。
第三種:
方殼型溫度保險絲
溫度保險絲兩引腳間連線著一段易熔合金絲,特殊樹脂包覆著易熔合金絲,電流可以從一根引腳流通向另一根引腳,當溫度保險絲周圍溫度上升到它的動作溫度時,其易熔合金熔化並在表面張力作用下及特殊樹脂幫助作用下,收縮成球狀附在兩引腳末端。這樣,電路被永久切斷。
下列事項是為確保保險絲正常操作必須遵守的事項:
i)各溫度保險絲有額定電流和電壓,熔斷溫度(Tf),使用溫度(Th),最大溫度(Tm),要在規定的參數下使用。
ii)選定保險絲安裝位置時要注意不能因成品內的震動及其他配件的變位,令應力轉嫁到保險絲上。
iii)要安裝在溫度保險絲熔斷後溫度不會上升到最大使用溫度以上的地方。
iv)不能用於液體或濕度維持在95%以上的機器內。
v)溫度保險絲要安裝在只能夠感應溫度保險絲熱源的場所。構造上不可避免時要設定熱阻隔物,例如安裝於加熱器時要注意不能直接連線,以免熱線加熱到溫度保險絲上
vi)為提高溫度保險絲的電流量而並列聯接或持續通過過電流、過電壓,則溫度保險絲的內部接點受損,將影響其正常動作,因此在上述條件下不能使用。
雖然溫度保險絲在設計上有高可靠性,但單個溫度保險絲所能應付的異常情況畢竟是有限度的。加上人為或無法預料的不可抗力的作用下令溫度保險絲受到損傷不能正常發揮作用,則機器發生異常時將無法及時切斷迴路。因此在機器過熱時、錯誤動作直接對人體有影響時、除保險絲外無迴路切斷設備時、在要求高度安全性的情況下,要使用2個以上擁有不同熔斷溫度的溫度保險絲。
薄型溫度保險絲是專門開發用於鋰離子電池過溫保護的,其工作原理同上述第二種溫度保險絲,用低熔點合金連線迴路,低熔點合金周圍包裹助熔樹脂,低熔點合金與金屬導片連線,並被塑膠材料所密封。當電池內部或外部產生短路或其它原因導致電池內部溫度升高至一定水平,緊貼著電芯的溫度保險絲就會快速熔斷,從而切斷電池的外部迴路,防止電池爆炸,產生人生傷害事件。由於手持式電子設備需要越來越便攜,所以溫度保險絲的尺寸也就需要越小越好,越薄越好。目前最薄的溫度保險絲可做到0.65mm厚,寬度可以做到2.7mm。溫度保險絲的內阻也很小,只有8mΩ左右,待機狀態的功耗很小,可以大大增加鋰離子電池的待機時間。
它也有一定的缺點,首先它是不可恢復的,不如PTC那樣,即使出現偶然的故障導致PTC動作,一旦故障排除,電池還可以繼續工作。溫度保險絲一旦動作,整個電池就不能再工作了。當然,隨著鋰離子電池的質量越來越好,這種偶然故障出現的機率越來越小,一旦出現異常就不讓該電池可以繼續使用,卻反而變成了溫度保險絲的優點了。畢竟一塊電池的成本與人身傷害事件相比是微乎其微的。正所謂寧可錯殺,也不能放過。只要手機電池出現過一次高溫故障,誰還敢把這個潛在的炸彈放在身邊呢?第二,它不能用普通的方式焊接和加工,如PPTC,能耐受住短時間的高溫,所以可以經過回流焊爐焊接、可以直接注塑進電池裡,但溫度保險絲只能採用點焊、雷射焊等局部焊接的方式,以防溫度保險絲熔斷。
目前使用較多的是98℃和92℃的薄型溫度保險絲,在1℃/分的升溫速度下,98℃薄型溫度保險絲的熔斷溫度為94±3,92℃薄型溫度保險絲的熔斷溫度為89+3/-4,即85℃~92℃。目前國內已有廠家在開發更高熔斷溫度的薄型溫度保險絲。
溫度保險絲可以分為:
按材質分:可以分為金屬殼,塑膠殼,氧化膜殼
按溫度可以分為:73度99度77度94度113度121度133度142度157度172度192度216度227度240度70度77度84度92度95度105度110度115度121度128度130度139度141度144度152度157度169度184度185度192度216度227度228度240度250度280度320度
常用保險絲規格
(鉛不少於98%,銻0.3~1.5%,雜質不多於1.5%)
