湖南鎮壩
正文
中國最高的支墩壩（見彩圖）。位於浙江省衢州市境內的烏溪江上,工程以發電為主,兼有防洪、灌溉、航運及供水等綜合效益。裝機容量17萬kW,年發電量5.4億kW·h,1980年已全部投產。壩址處河谷狹窄,河床寬僅110m左右,兩岸對稱。基礎岩石為流紋斑岩,無較大地質構造。壩址以上控制流域面積2197km2,占烏溪江流域面積的85％。流域內多年平均降水量為1770mm。壩址處多年平均流量為83.4m3/s。正常高水位以下，水庫庫容為15.82億m3。樞紐為混合式布置，主要建築物有攔河壩、引水系統、廠房及開關站。攔河壩為混凝土梯形支墩壩,最大壩高129m,壩頂長425m，壩頂寬7m，共23個壩段。除兩岸壩段外,橫縫間距20m。上游坡為1:0.20,下游坡1:0.68。壩段水平斷面呈梯形，故稱梯形支墩壩。此壩兼有寬縫重力壩和圓頭支墩壩的優點，可簡化大壩結構體型及基本上無須使用倒懸模板施工；壩垛間有較大空間，利於散熱和減少揚壓力；大壩上游面坡度較緩，壩體的穩定可充分利用水重而減少混凝土工程量。每個壩段基本上可分為上游頭部和下游壩垛兩部分。每壩段頭部寬為20m,厚度自上而下逐漸增加,為10～19m。支墩基本上介於寬縫重力壩和大頭壩之間,上游厚為10～16m，下游為9m，中間按直線變化。因其厚度自上游面至下游面逐漸改變，故其應力分布較為均勻。為增加壩垛縱向穩定，在各壩垛間設定加勁牆，高度約為壩高的三分之一。泄洪建築物設於河床中部，採用壩頂溢流與底孔泄流相結合,最大泄量11000m3/s。左岸壩段預留有一條管徑5.4m的鋼管，以備將來作蓄能機組或常規機組引水使用。

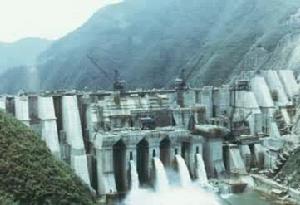

湖南鎮壩
