概 述

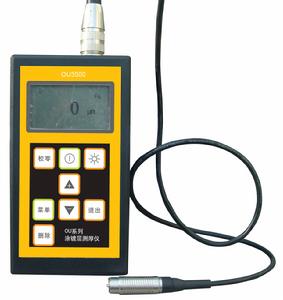

ED300型渦流測厚儀是一種小型攜帶型儀器。性能穩定、測量準確、重現性好、

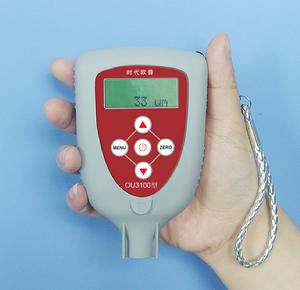

OU3100渦流測厚儀套用範圍
ED300型渦流測厚儀，用於檢測各種非磁性金屬基體上非導電覆蓋層的厚度。例如：鋁型材、鋁板、鋁管、鋁塑板、鋁工件表面的陽極氧化層或塗層。儀器適於在生產現場、銷售現場或施工現場對產品進行快速無損的膜厚檢查。可用於生產檢驗、驗收檢驗和質量監督檢驗。
技術規格
量程： 0～150μm； 精 度： ±3%； 解析度：0.1μm；
功耗： 0.06W； 外形尺寸： 150mm×80mm×30mm； 重 量： 280g。
儀器特點
* 膜厚校正片
膜厚校正片是儀器的計量基準。本儀器的膜厚校正片全部經過技術監督部門的檢測，附有檢測報告。這一點在國內外儀器中都是不多見的。它保證了儀器計量的準確性和可靠性。
* 探頭
測厚儀最容易損壞的部件是探頭，本儀器對探頭做了特殊的耐久性設計，具有防磕碰、防水、探頭線防折曲等防護功能。
標準配置
主機 1台
膜厚校正片 1套（4片）
校正基體 1塊
儀器箱 1個
可選附屬檔案
膜厚校正片 （12μm\25μm\50μm\100μm附檢測報告)
校正基體 6063鋁合金
高頻交流信號在測頭線圈中產生電磁場，測頭靠近導體時，就在其中形成渦流。測頭離導電基體愈近，則渦流愈大，反射阻抗也愈大。這個反饋作用量表征了測頭與導電基體之間距離的大小，也就是導電基體上非導電覆層厚度的大小。由於這類測頭專門測量非鐵磁金屬基材上的覆層厚度，所以通常稱之為非磁性測頭。非磁性測頭採用高頻材料做線圈鐵芯，例如鉑鎳合金或其它新材料。與磁感應原理比較，主要區別是測頭不同，信號的頻率不同，信號的大小、標度關係不同。與磁感應測厚儀一樣，渦流測厚儀也達到了解析度0.1um，允許誤差1%，量程10mm的高水平。 採用電渦流原理的測厚儀，原則上對所有導電體上的非導電體覆層均可測量，如航天航空器表面、車輛、家電、鋁合金門窗及其它鋁製品表面的漆，塑膠塗層及陽極氧化膜。覆層材料有一定的導電性，通過校準同樣也可測量，但要求兩者的導電率之比至少相差3-5倍（如銅上鍍鉻）。雖然鋼鐵基體亦為導電體，但這類任務還是採用磁性原理測量較為合適
