基本介紹
淺地層剖面儀淺地層剖面儀是利用聲波在介質中傳播時遇到不同聲學特性的分界面時會發生反向散射，接收反向散射聲波並按回波的時間先後、並用灰度等級或色彩來表征回波的強度在平面上繪製出好象瀑布一樣的剖面圖，這種平面圖可以直觀的看到水底以下地質構造情況。該儀器在地層解析度和地層穿透深度方面有較高的性能，並可以任意選擇掃頻信號組合，現場實時地設計調整工作參量，可以在航道勘測中測量河（海）底的浮泥厚度，也可以測量在海上油田鑽井中的基岩深度和厚度。因而是一種在海洋地質調查，地球物理勘探和海洋工程，海洋觀測、海底資源勘探開發，航道港灣工程，海底管線鋪設廣泛套用的儀器，在軍事上也有很高的套用價值（例如探雷、尋物）。
組成

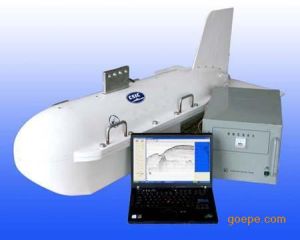

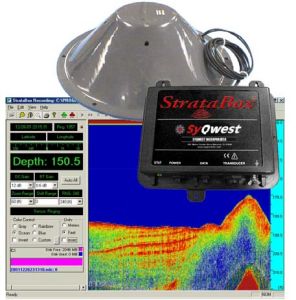

剖面儀組成：水下單元（濕端）、甲板單元（乾端）和系統軟體。
分類
目前常見的淺地層剖面儀從聲學機理上可分為線性和非線聲源兩類。線性聲源功率大穿透深度深，但體積大。非線性聲源體積小而輕，但穿透深度淺。
套用
這種儀器是在回聲測深儀的基礎上發展而成的。探測深度一般為幾十米。20世紀60年代後廣泛套用于海洋地質調查、港口建設、航道疏浚、海底管線布設、以及海上石油平台建設等方面。具有操作方便、探測速度快，圖像連續的特點。
淺地層剖面儀工作原理

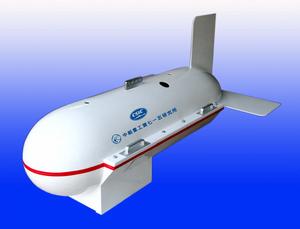

淺地層剖面儀由船上單元、水下電纜和拖魚組成，拖魚與一條電纜連線懸在水中，它裝有寬頻帶發射陣列和接收陣列。探測採用聲吶原理，發射陣列發射一定頻段範圍內的調頻脈衝，脈衝信號遇到不同波阻抗界面產生反射脈衝，反射脈衝信號被拖魚內的接收陣列接收並放大，由電纜送至船上單元的數控放大器放大，再由Ａ/Ｄ轉換器採樣轉換為反射波的數位訊號，然後送到DSP板做相關處理，最後把信號送到工作站完成顯示和存儲處理。經時深轉換與數據處理，可得到水面以下渾水介質和地層分布情況。可採用定點觀測與斷面探測工作方法。
