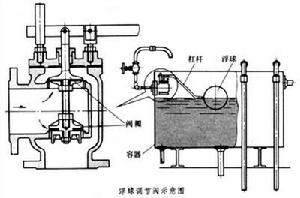

自動控制容器中液位的閥門 。它安裝在容器的進液或出液口處，利用浮子（通常為一空心浮球）在容器中的浮起或下降帶動閥瓣動作，通過調節進出容器的流量使容器保持一定的液位。圖中的閥門是控制流體進口流量的浮球調節閥。當液面低於規定值時，浮子下降使閥瓣開啟，液體流入容器中，液面隨之升高。當液面上升到規定液位時，浮子浮起使閥瓣關閉，液體停止流入。這種閥門多用於低壓容器的液位控制。
浮球調節閥的安全操作
直通式浮球調節閥結構比較簡單，但殼體內液面波動較大 (由進入液體的衝擊作用引起)，使調節閥的工作不太穩定，而且液體從殼體流入蒸發器，是依靠靜液柱的高度差，因此，液體只能供到容器的液面以下。
浮球節流閥(或稱浮球調節閥)是用於具有自由液面的蒸發器，如臥式殼管式蒸發器、直立管式或螺旋管式蒸發器的供液量的自動調節。通過浮球調節閥的調節作用，在這些設備中可以保持大致恆定的液面，同時浮球調節閥還能起節流降壓的作用。
浮球調節閥廣泛使用於氨製冷裝置中。按照其流通方式的不同，浮球調節閥可分為直通式[見圖4-6(a)]和非直通式[見圖4-6(b)]兩種。浮球調節閥有一個鑄鐵的外殼，用液體連線管3及氣體連線管5，分別與被控制的蒸發器10的液體和氣體兩部分相連線，因而浮球調節閥殼體內的液面，與蒸發器內的液面一致。當蒸發器內的液面降低時，殼體內的液面也隨之降低，浮子4落下，閥針l便將節流孔開大，供人的製冷劑量增多，反之當液面上升時浮子4被浮起，閥針1將節流孔關小，使供液量減少。而當液面升高到一定的高度時，節流孔被關死，即停止供液。在直通式浮球調節閥中，液體經節流後，先進入浮球閥的殼體內，再經液體連線管3進人蒸發器10中。在非直通式浮球調節閥中，節流後的液體不直接由浮球閥的殼體進入，而是由出液閥7引出，並另用一根單獨的管子送人蒸發器中，如圖4-6(b)所示。
直通式浮球調節閥結構比較簡單，但殼體內液面波動較大(由進入液體的衝擊作用引起)，使調節閥的工作不太穩定，而且液體從殼體流入蒸發器，是依靠靜液柱的高度差，因此，液體只能供到容器的液面以下。非直通式浮球調節閥工作比較穩定，而且可以供液到蒸發器的任何部位。圖4-6(c)所示為非直通式浮球調節閥的連線管路系統，製冷劑液體可由最下面的實線表示的管子供人蒸發器，也可以由上面虛線表示的管子供人蒸發器。但是非直通式浮球調節閥的構造及安裝都比直通式的複雜一些。目前，非直通式浮球調節閥得到了廣泛的套用。
為了保證浮球調節閥的靈敏性和可靠性，在浮球閥前都設有過濾器以防污物堵塞閥口。設備運轉過程中，應對過濾器進行定期檢查和清洗。在浮球調節閥的管路系統中，一般都裝有手動節流閥的旁路系統，一旦浮球調節閥發生故障或清洗過濾器時，可使用手動節流閥來調節供液。浮球調節閥前還裝有截止閥，停機後應立即關閉。因為壓縮機停止後，蒸發器中的製冷劑停止蒸發，液體中的氣泡消失，液位下降，浮球閥開大，大量製冷劑液體就會進入蒸發器，當液位升高至上限時，浮球閥才能自動關閉。而在下次啟動壓縮機時製冷劑蒸發，原已處於上限的液位，因液體中充滿氣泡而進一步猛漲，甚至會導致壓縮機發生液擊。
從調節特性來說，浮球節流閥屬於比例調節。根據負荷的大小調節供液量，即液面的變化與閥口開啟度的變化是成比例的。它存在靜態偏差，但這種靜態的液面偏差一般都比較小。浮球節流閥一般按製冷量大小選取，在缺少資料時，可根據式計算，即
Q0=2.39μFq0√△Pρ
式中Q0-----浮球節流閥的製冷能力，W;
μ-----流量係數，R717的μ=0.35，Rl2的μ=0.6~0.8;
F------浮球節流閥通道計算面積，m2;
△P------浮球節流閥前後的計算壓力差，Pa;
ρ---------浮球閥前液態製冷劑的密度，kg/m3。
選用的浮球節流閥的通道面積，應將計算得出的數值加大30%~50%，以考慮變工況及超負荷情況下運轉。
