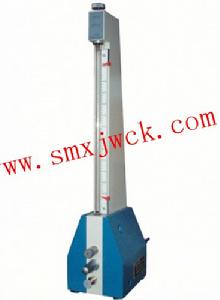

浮標式氣動量儀

量儀產品系列>>氣動測量儀>>氣動量儀
產品名稱：氣動量儀
規格：QFB-A-1/2/5/10-1
產品備註：
產品類別：量儀產品系列

產品說明
浮標式氣動量儀與機械式量具、量儀比較，具有以下特點：
1、可測量工件的各種尺寸參數、形狀和位置公差，特別對某些機械量具和量儀難以解決的測量，例如測深孔內徑、小孔內徑、窄槽寬度等，用氣動量儀相對比較容易實現。
2、量儀的放大倍數較高，人為誤差較小，不會影響測量精度；工作時無機械磨擦，所以沒有回程誤差。
3、操作方法簡單，讀數容易，能夠進行連續測量；特別是使用多管式氣動量儀時，能夠在同時測量多個尺寸時，可一目了然地看出各尺寸是否合格。
4、實現測量頭與被測表面不直接接觸，減少測量力對測量結果的影響，避免劃傷被測件表面，對薄壁零件和金屬零件的測量尤為適用。由於是非接觸測量，測量頭可以減少磨損，延長使用壽命。
5、氣動量儀主體與測量頭之間採用軟管連線，量儀與被測件位置擺放方便、靈活。
6、結構簡單，工作可靠，調整、使用和維修都十分方便。

主要技術參數

基本放大倍率	示值範圍	有效示值範圍		刻度尺
			刻度值	刻度值間距	全刻度格數
1000	220	160	5.0	5	44
2000	110	80	2.0	4	55
5000	44	30	1.0	5	44
10000	22	16	0.5	5	44

要求：氣源工作壓力為：0.3~0.7Mpa
型號說明

型號說明

氣動量儀選型
A、被測尺寸公差≥0.006≤0.012，選用10000倍量儀
B、被測尺寸公差＞0.012≤0.025，選用5000倍量儀
C、被測尺寸公差＞0.025≤0.075，選用2000倍量儀
D、被測尺寸公差＞0.075≤0.154，選用1000倍量儀
用途：配上我公司生產的各種測量頭及測量裝置，可實現下列測量項目：內徑、外徑、槽寬、孔距、深度、厚度、圓度、錐度、同軸度、直線度、平面度、平行度、垂直度、通氣度和密封性等
