浩辰CAD電力2011 簡介
浩辰CAD電力2011是浩辰軟體與國內眾多建築設計院、工業設計院的專家聯合研製開發的用於大型電氣工程的電氣專業設計軟體，主要套用於大型電氣工程設計、工業及民用建築工程的電氣設計。浩辰CAD電力2011已以其領先的技術、簡便的計算、高效的繪圖、人性化的界面獲得眾多的設計行業用戶的認可和支持。
功能介紹
◆ 接地防雷設計
1）接地設計
您可自由繪製主接地網（可設定接地線線型和種類），也可根據建築物外輪廓自動生成主接地網，自動提取接地網的參數進行接地電阻、接觸電勢、跨步電勢的計算和校驗；還可以自動統計接地線長度和接地極個數。
2）防雷設計
（1）快速布置避雷針、同步校核被保護物任意高度的保護情況，直觀顯示保護範圍。
（2）自動標註BX值，自動生成單根或多根避雷針的防護範圍表，自動生成Word格式計算書。

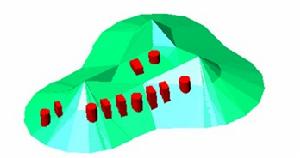

（2）生成三維圖形動態觀察
（3）可人為控制兩針或多針的聯合保護範圍，避免同類軟體由於強制生成所有避雷針在幾個高度的全部保護範圍所造成的圖面混亂。
◆ 二次設計軟體
國內首家模擬電力設計工程師設計思路的專業精品。該軟體已經在北京電力設計院、甘肅電力院、蘭州電力設計院、無錫電力院、蘇州電力院、黑龍江電力院等多家單位使用。特別是端子排設計及識別功能以其至臻完美的技術特點大大提高了設計效率，成為廣大電力設計人員愛不釋手的工具。
1）端子排設計
提供不同的端子排繪製形式，可以增減任意位置的端子，自動按順序填寫表格，直觀進行電纜設計及校驗。
經過設計人員多年的實際套用，得到電力/電氣設計單位的一致好評。特別適用於新端子排繪製及對端子排經常性的修改和編輯，最後還可自動生成電纜清冊。
2）端子排識別
隨著電力行業二次設計的演變，電力大部分設計工作已轉變為利用和修改舊圖。例如修改舊端子排或廠家提供的端子排。IEP 7.3提供了自動識別舊端子排及接線情況的功能，大大提高了設計效率。
◆ 電纜統計
輕鬆解決電纜校驗、統計等繁瑣工作，呈現智慧型化電纜管理工具。
（1）準確提取高壓、低壓抽屜櫃和固定櫃系統圖中的電纜信息。
（2）識別設定、繪製設定可識別任何樣式的系統圖內容。
（3）電纜信息管理輕鬆對提取出的電纜內容進行排序、查詢、編號檢查……
（4）多種檢查工具保證線纜信息提取準確性。
（5）自動導出系統圖電纜信息的電纜清冊、電氣材料表、電纜編號表、EXCEL數據表。
◆ 短路電流計算軟體
國內首家在CAD平台上自由搭建阻抗圖，實現短路計算的智慧型化軟體。計算結果符合中華人民共和國電力行業標準。計算精度完全滿足工程需要，已經得到東北電力院、吉林電力院、內蒙電力院、黑龍江電力院、黑龍江水利水電院、甘肅電力院等多家電力院的實際工程驗證。
1）專家級計算功能
（1）計算短路點的分支電抗和總的等效電抗(標麼值)。
（2）計算三相對稱短路電流和不對稱短路電流 (兩相、兩相接地、單相) 的周期分量 起始有效值，以及短路衝擊電流、短路全電流、短路容量。
（3）計算短路電流瞬間值、短路電流非周期分量和短路電流熱效應。
計算異步電動機對短路點的反饋電流。
2）特點
（1）“積木式”快速搭建各種系統圖，阻抗圖的模型。
（2）自動將系統圖轉換為正序、負序、零序阻抗圖，並自動計算阻抗值。
（3）軟體提供智慧型糾錯功能，能自動檢查系統圖及阻抗圖中所存在的錯誤並閃爍顯示。
（4）計算結果完全按照<<電力工程設計手冊>>電氣部分上面的計算實例的形式，符合設計院的使用習慣；同時，還可自由控制計算結果內容。例如：輸出暫態短路電流值、短路電流非周期分量、熱效應、電動機反饋影響等。
（5）程式為雙精度浮點數。單個正序阻圖最高計算節點數能達到1000個節點,如果有負序和零序圖,可以計算的節點數為500個。系統圖﹑阻抗圖搭建與CAD兼容，輕鬆搭建所需要的任何系統。
◆ 使用的計算功能
電氣專業設計行業中常用的各項計算，使用範圍廣，實用性強，已被眾多電氣專業設計行業用戶認可。並得到他們的支持。
計算功能模組：
（1）負荷計算（需要係數法）－常用於計算廠區總負荷計算或配電箱的負荷計算。
（2）電容電流計算－電纜線路、架空線路、電力設備的電容電流計算。
（3）設備校驗計算－斷路器、母線等常用電氣設備的各項校驗計算。
（4）接地計算－入地電流、電位及電位差、人工接地極電阻等常用各項接地計算。
（5）直流計算－直流電源常用各項計算。
（6）繼保整定計算－變壓器、母線、電動機等常用繼保整定計算。
（7）壓損計算－對用電設備以及線路進行電壓損失計算。
（8）起動計算－計算電機的起動電壓和起動電流。
