流體阻力式流量計，利用阻力體對流體產生的阻力來測量流量的感測器。

流體阻力式流量計

正文

利用阻力體對流體產生的阻力來測量流量的感測器。阻力體有圓盤狀（稱為靶）和轉子等不同形式，相應的流量計分別稱為靶式流量計和轉子流量計。

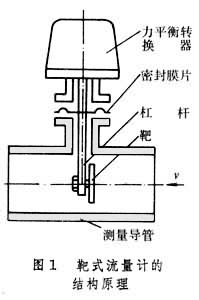

靶式流量計　它將圓形靶懸在管道中央，通過槓桿將所受阻力傳遞到力平衡轉換器（圖1）。作用於靶上主要有兩種力。一種是衝擊到靶上的流體動量所造成的動壓力；另一種是流體通過靶與管壁之間的環形空隙時，節流作用所產生的靜壓差。薄圓形靶的周邊上所受的粘滯力與前兩種力相比可以忽略。靶所受到的合力與流速的平方成正比。力平衡式轉換器利用差動變壓器（見變壓器式感測器、力平衡式感測器）把槓桿的位移轉換成電信號，再通過一個反饋線圈產生電磁力作用於槓桿並與流體阻力平衡。此時轉換器的電流即與流速的平方成正比。靶式流量計利用了力平衡式感測器的優點和靶的特性，它能檢測非導電性流體和差壓式流量計不能測量的流體，如高粘度流體，高溫熔融的漿液流體，也可檢測氣體和蒸汽的流量。

流體阻力式流量計

流體阻力式流量計

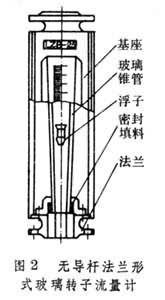

轉子流量計　它有一個垂直的錐形玻璃管或金屬管，在錐形管內漂浮著一個轉子或稱浮子（圖2）。所以轉子流量計又稱浮子流量計。轉子的重量靠自下而上的流體壓力平衡。隨著流體流速的變化，轉子自由地在錐形管內上、下移動。隨轉子上升錐形管的截面積逐漸增大，起到減緩升力增加的作用。轉子上、下移動的距離可以作為流量的度量。簡單的讀出方法是通過標定，在錐形管壁上刻線來表示流量大小。也可以將轉子通過導桿與差動變壓器的鐵心相連，把轉子的位移轉換成電信號輸出。轉子流量計靈敏度較高，讀數直觀方便，常用於測量氣體和液體流量，尤其適合於小流量測量，如實驗室和儀器設備中的流量監視。
參考書目
　張是勉、楊樹智編著：《自動檢測》，科學出版社，北京，1987。
