簡介

熱式氣體質量流量計採用熱擴散原理,熱擴散技術是一種在苛刻條件下性能優良、可靠性高的技術。其典型感測元件包括兩個熱電阻(鉑RTD),一個是速度感測器,一個是自動補償氣體溫度變化的溫度感測器。當兩個RTD被置於介質中時,其中速度感測器被加熱到環境溫度以上的一個恆定的溫度,
另一個溫度感測器用於感應介質溫度。流經速度感測器的氣體質量流量是通過感測元件的熱傳遞量來計算的。氣體流速增加,介質帶走的熱量增多。使感測器溫度隨之降低。為了保持溫度的恆定,則必須增加通過感測器的工作電流,此增加的部分電流大小與介質的流速成正比。
發展歷史
流量計(英文:flowmeter)

17世紀托里拆利奠定差壓式流量計的理論基礎,這是流量測量的里程碑。流量測量的發展可追溯到古代的水利工程和城市供水系統。古羅馬凱撒時代已採用孔板測量居民的飲用水水量。公元前1000年左右古埃及用堰法測量尼羅河的流量。我國著名的都江堰水利工程套用寶瓶口的水位觀測水量大小等等。如堰、示蹤法、皮托管、文丘里管、容積、渦輪及靶式流量計等。自那以後,18、19世紀流量測量的許多類型儀表的雛形開始形成,如堰、示蹤法、皮托管、文丘里管、容積、渦輪及廈門華世通靶式流量計等。20世紀由於過程工業、能量計量、城市公用事業對流量測量的需
求急劇增長,才促使儀表迅速發展,微電子技術和計算機技術的飛躍發展極大地推動儀表更新換代,新型流量計如雨後春筍般湧現出來。至今,據稱已有上百種流量計投向市場,現場使用中許多棘手的難題可望獲得解決。
我國開展近代流量測量技術的工作比較晚,早期所需的流量儀表均從國外進口。
流量測量是研究物質量變的科學,質量互變規律是事物聯繫發展的基本規律,因此其測量對象已不限於傳統意義上的管道液體,凡需掌握量變的地方都有流量測量的問題。流量和壓力、溫度並列為三大檢測參數。對於一定的流體,只要知道這三個參數就可計算其具有的能量,在能量轉換的測量中必須檢測此三個參數。能量轉換是一切生產過程和科學實驗的基礎,因此流量和壓力、溫度儀表一樣得到最廣泛的套用
產品特點

熱式氣體質量流量計既可進行氣體流量計量工作,也可用於過程控制領域。HKTMF型引進美國先進技術生產,無須溫壓補償,直接測出流體的質量流量。它的突出特點是:沒有可動部件;壓力損失小;量程比寬;精度高;可靠性高;安裝簡單,操作方便。可以在所有領域全面替代孔板和差壓式流量計。 特別是計量精確,不受壓力及環境溫度變化的影響,屬更新換代產品。從而克服了第一代機械渦輪式流量計易磨損,渦輪停轉或滯轉及計量精度差(尤其是醫院集中供氧總表與分表計量不吻合)等致命缺欠,受到客戶的一致好評。
結構簡單,感測器內空無一物,無附加阻力損失堅固耐用抗磨損、可長周期保持足夠高的測量精度,結合智慧型型二次儀表使用,彎管流量計完全可以用來作為計量考核儀表使用重現精度高,這個特點特別適用於過程流量和控制流量的測量焊接式安裝方式,保證彎管感測器長周期、無泄露安全運行對直管段要求低,十分方便在狹小的裝置內使用,適應性強配合不同的彎管材質和合適的幾何尺寸,彎管流量計可以適應制鹼系統絕大多數工藝介質和工藝條件的流量測量。
套用領域
工業生產
流量儀表是過程自動化儀表與裝置中的大類儀表之一,它被廣泛適用於冶金、電力、煤炭、化工、石油、交通、建築、輕紡、食品、醫藥、農業、環境保護及人民日常生活等國民經濟各個領域,是發展工農業生產,節約能源,改進產品質量,提高經濟效益和管理水平的重要工具在國民經濟中占有重要的地位。在過程自動化儀表與裝置中,流量儀表有兩大功用:作為過程自動化控制系統的檢測儀表和測量物料數量的總量表。
能源計量
能源分為一次能源(煤炭、原油、煤層氣、石油氣和天然氣)、二次能源(電力、焦炭、人工燃氣、成品油、液化石油氣、蒸汽)及載能工質(壓縮空氣、氧、氮、氫、水)等。能源計量是科學管理能源,實現節能降耗,提高經濟效益的重要手段。流量儀表是能源計量儀表的重要組成部分,水、人工燃氣、天然氣、蒸汽和油品這些常用的能源都使用著數量極其龐大的流量計,它們是能源管理和經濟核算不可缺少的工具。
環境保護工程
煙氣,廢液、污水等的排放嚴重污染大氣和水資源,嚴重威脅人類生存環境。國家把可持續發展列為國策,環境保護將是21世紀的最大課題。空氣和水的污染要得到控制,必須加強管理,而管理的基礎是污染量的定量控制。
我國是以煤為主要能源的國家,全國有上百萬個煙囪不停地向大氣排放煙氣。煙氣排放控制是根治污染的重要項目,每個煙囪必須是安裝煙氣分析儀表和流量計,組成連櫝排放監視系統。煙氣的流量沆量有很大因難,它的難度為煙囪尺寸大且形狀不規則,氣體組分變化不定,流速範圍大,髒污,灰塵,腐蝕,高溫,無直管段等。
交通運輸
有五種方式:鐵路公路、航空、水運和管道運輸。其中管道運輸雖早已有之,但套用並不普遍。隨著環保問題的突出,管道運輸的特點引起人們的重視。管道運輸必須裝備流量計,它是控制、分配和調度的眼睛,亦是安全監沒和經濟核算的必備工具。
生物技術
21世紀將迎來生命科學的世紀,以生物技術為特徵的產業將獲得迅速發展。生物技術中需監測計量的物質很多,如血液,尿液等。儀表開發的難度極大,品種繁多。
科學實驗
科學實驗需要的流量計不但數量多,且品種極其繁雜。據統計流量計100多種中很大一部分是應科研之需用的,它們並不批量生產,在市面出售,許多科研機構和大企業皆設專門小組研製專用的流量計。
氣體流量計選購方法介紹
方面的考慮因素如下:
1.儀表性能方面:精確度、重複性、線性度、範圍度、壓力損失、上下限流量、信號輸出特性、回響時間等;
2.流體特性方面:流體壓力、溫度、密度、粘度、潤滑性、化學性質、磨損、腐蝕、結垢、髒污、氣體壓縮係數、等熵指數、比熱容、電導率、聲速、混相流、脈動流等;

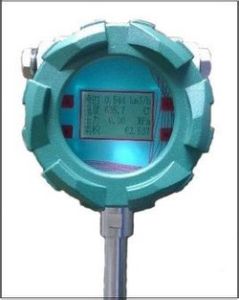

3.環境條件方面:環境溫度、濕度、安全性、電磁干擾等;[mod_image_7571822_1]
4.經濟因素方面:購置費、安裝費、維修費、校驗費、使用壽命、運行費(能耗)、備品備件等。
選型步驟如下:
1.依據五個方面因素初選可用儀表類型;
2.採用淘汰法在比較中選出2-3種類型,排出次序;
3.再次按五個方面進行仔細評比,最後淘汰至一種儀表類型。
選型能否成功很大程度上取決於選型人員對儀表性能質量和測量對象特性的確切了解。對於儀表性能質量方面應特別注意廠商的虛假宣傳及誤導成分。測量對象的確切了解非常重要,並非用戶對自己的測量對象都有準確了解,許多選型的失敗就是因為提供參數不準確所致。有些對象特性是需要經過深入調查才能搞清楚的。
氣體流量計感測器安裝環境介紹
環境給感測器造成的影響主要有以下幾個方面:
(1)高溫環境對感測器造成塗復材料熔化、焊點開化、彈性體內應力發生結構變化等問題。對於高溫環境下
工作的感測器常採用耐高溫感測器;另外,必須加有隔熱、水冷或氣冷等裝置。
(2)粉塵、潮濕對感測器造成短路的影響。在此環境條件下應選用密閉性很高的感測器。不同的感測器其密

封的方式是不同的,其密閉性存在著很大差異。
常見的密封有密封膠充填或塗復;橡膠墊機械緊固密封;焊接(氬弧焊、等離子束焊)和抽真空充氮密封。
從密封效果來看,焊接密封為最佳,充填塗復密封膠為最差。對於室內乾淨、乾燥環境下工作的感測器,可
選擇塗膠密封的感測器,而對於一些在潮濕、粉塵性較高的環境下工作的感測器,應選擇膜片熱套密封或膜
片焊接密封、抽真空充氮的感測器。
(3)在腐蝕性較高的環境下,如潮濕、酸性對感測器造成彈性體受損或產生短路等影響,應選擇外表面進行
過噴塑或不鏽鋼外罩,抗腐蝕性能好且密閉性好的感測器。
(4)電磁場對感測器輸出紊亂信號的影響。在此情況下,應對感測器的禁止性進行嚴格檢查,看其是否具有
良好的抗電磁能力。
(5)易燃、易爆不僅對感測器造成徹底性的損害,而且還給其它設備和人身安全造成很大的威脅。因此,在
易燃、易爆環境下工作的感測器對防爆性能提出了更高的要求:在易燃、易爆環境下必須選用防爆感測器,
這種感測器的密封外罩不僅要考慮其密閉性,還要考慮到防爆強度,以及電纜線引出頭的防水、防潮、防爆
性等。
氣體流量計運輸及貯存方法介紹
為防止儀表受到意外損壞,流量計在運到用戶使用地點之時,請保持我公司發貨時的包裝狀態。
儀器到達之後應及時安裝,以免因意外因素使流量轉換器的絕緣性能減低,金屬部件受到腐蝕。如需要長期存放,請遵守下列事項:
存放時,儘量勿拆包裝。

存放地點應具備下列條件: 具有防雨防水設施
不易受到機械振動或衝擊 儀器應存放在下表所列的溫度和濕度範圍里。理想的溫度和濕度是25℃,65%
環境溫度 -20℃~+60℃
相對濕度 5%~90%
四、安裝場所注意事項
環境溫度
避免安裝在溫度變化較大的場所,若可能受到其他設備熱輻射,須有隔熱通風措施。
大氣條件
避免把流量計安裝在含腐蝕性氣體的環境中,如需安裝,則必須提供通風措施。
機械振動或衝擊
流量計雖結構很堅固,但應選擇安裝在振動或撞擊小的場所。如確須將流量計裝在振動較大的管道上,需加設管道支撐。
其他注意事項
安裝場所應便於接線和安裝管道。
氣體流量計感測器拆裝及調整
轉換器拆裝及調整

⑴ 拆卸信號拾取連線器+流量轉換器組合體
① 關閉電源。
② 用扳手逆時針鏇轉鬆開信號拾取連線器上的M16鎖母。
③ 用手抓緊轉換器表殼,逆時針鏇轉,拆下組合體,注意在鏇轉過程中應保持信號拾取連線器
與流量轉換器之間的螺紋連線緊固性。
⑵ 拆裝信號拾取連線器與流量轉換器
① 確保電源已關閉並處在安全的區域。
② 拆卸時,逆時針擰開前表蓋, “拆卸電路板”介紹的步驟拆下電路板組件。拔下插在電路板
上的信號線插頭,用扳手逆時針鏇轉信號拾取連線器,將其與流量轉換器分離。
③ 組裝時,順時針將信號拾取連線器擰在流量轉換器的對應螺紋處,注意應正對螺紋,擰上後
適當用力,用肉眼觀察無明顯細縫,密封性完好。逆時針擰開前表蓋,按照中“拆卸電路板”介紹
的步驟拆下電路板組件。將信號拾取器引出的插頭插在電路板對應的插座上。再按照 “裝配電路板
”介紹的步驟,將電路板固定在流量轉換器的表殼上。順時針擰上前表蓋。
氣體流量計保養須知
關於的保養的幾個步驟

很多客戶在諮詢流量計怎樣保養,下面儀表就這個問題,為大家講解。 一、流量計表面擦拭步驟: 1.先用乾細棉布或擦拭紙擦拭表面,以擦拭其灰塵或測量後機件遺留的油污等。 2.再用乾淨細乾棉布沾上工業用酒精,擦拭外表面,酒精具揮發性會自然蒸發。 3.必要時,可使用花崗岩專用保養油再擦拭。
二、流量計外表擦拭步驟: 1.先用乾細棉布或擦拭紙擦拭流量計,以擦拭其灰塵或油污塵或油污等。 2.也可使用吹氣壺,將灰塵吹掉。 3.必要時,可再用乾淨細乾棉布沾上工業用酒精或高級潤滑油,擦拭磨擦表面。 液體流量計潤滑部分保養步驟: 1.先用細棉布將灰塵擦拭乾淨。 2. 流量計潤滑部分再加入潤滑機油、或由黃油槍加入等,小心注意其儀器外表勿受傷。 2.再用乾淨細乾棉布沾上工業用酒精,擦拭儀器外表,尤其金屬及非金屬表面。 三、流量計鏡面擦拭步驟: 1.先用拭鏡紙輕輕擦拭鏡面表面,勿用力以免傷及鏡面。 2.再用棉花棒沾工業用酒精,輕輕擦拭鏡面表面,並需等酒精揮發後,再裝回去。 3.鏡面擦拭可區分成校正玻璃片及鏡頭內透鏡組,由於灰塵粒子會造成成像的黑點,鏡面擦拭至為重要,裝置後需重新借著影像觀察擦拭結果。
四、流量計傳動部分:分乾磨擦部分及潤滑部分,乾磨擦部分又有氣浮軸承及無牙絲桿傳動機構之區分。 乾磨擦部分保養步驟: 1.先用乾細棉布或擦拭紙擦拭磨擦表面,以擦拭其灰塵或油污等。 2.也可使用吹氣壺,將灰塵吹掉。 3.必要時,可再用乾淨細乾棉布沾上工業用酒精或高級潤滑油,擦拭磨擦表面。 液體流量計潤滑部分保養步驟: 1.先用細棉布將灰塵擦拭乾淨。 2. 液體流量計潤滑部分再加入潤滑機油、或由黃油槍加入.
氣體流量計安裝要求介紹

高溫型(80度至500度)、常溫型(-20度至70度)、低溫型(-20至-200度)流量計的安裝:
a、常溫型、低溫型、高溫型流量計視不同工況採用水平、垂直或倒置式安裝(以出廠校驗單為準);b、介質工作溫度在300度以上時,用戶應對流量計殼體採取隔熱措施防止熱輻射損壞表頭(表頭工作溫度為-30至70度),同理工作溫度-100度以下的介質,也要採取防凍措施;c、為保證流量計準確計量,要求設定前後直管段;d、為保證流量計在檢查及更換時不影響系統工作,應儘量設定旁通閥(3)及切斷閥(1、2);e、因工藝需要可採用垂直安裝,被測介質流向可由下至上,也可由上至下,但訂購時應向供貨方說明;f、流量計口徑與相連的管道口徑尺寸儘量相同,以減少流動干擾,造成計量誤差;g、法蘭式和夾裝式流量計安裝時,應注意法蘭之間密封墊片內孔尺寸大於流量計和工藝管道通徑 6-8mm 及否同軸,以避免因其產生干擾流而影響計量精確度;h、插入式流量計安裝時,將短管及法蘭焊到管道上時必須確保流體正對著靶片受力面,焊接短管高度在100mm(從管道內壁至法蘭密封面的距離);i、對於新完工的工藝管道,應先進行初步吹掃後再安裝流量計;j、測量管外壁上箭頭所指方向為被測介質流向;k、流量計殼體必須可靠接地,若無接地條件應向廠方說明;l、流量計連線法蘭規格執行GB/T系列標準,也可以根據用戶要求特殊加工(以出廠校驗單為準)。分別為前後閥和旁通閥;4 為流量計,L≥10D 和L≥5D分別為前後直管段長度,D為管道公稱直徑。
2、流量計設定零點(流量計安裝後必須先置零操作) 由於電容式力感測器及阻流件有自重,在流量計安裝時不在水平方位狀況下,需要重新設定流量計零點。 操作程式為:(也可在管道內無介質流動時直接置零,高溫型及低溫型流量計必須使管道內溫度達到工作溫度後置零)a、關閉流量計下游的閥門;b、緩慢打開流量計上游閥門,使流量計充滿介質;c、緩慢打開流量計下游閥門,使流量計運行10分鐘左右; d、關閉流量計上、下游閥門,並確定管道內流量為零;e、置零按鍵操作(必須用無任何磁性的工具操作置零鍵,否則置零鍵可能無法操
氣體流量計保養步驟介紹
關於的保養的幾個步驟

很多客戶在諮詢液體流量計怎樣保養,下面儀表就這個問題,為大家講解。 一、流量計花崗岩表面擦拭步驟: 1.先用乾細棉布或擦拭紙擦拭表面,以擦拭其灰塵或測量後機件遺留的油污等。 2.再用乾淨細乾棉布沾上工業用酒精,擦拭外表面,酒精具揮發性會自然蒸發。 3.必要時,可使用花崗岩專用保養油再擦拭。 二、流量計外表擦拭步驟: 1.先用乾細棉布或擦拭紙擦拭流量計,以擦拭其灰塵或油污塵或油污等。
2.也可使用吹氣壺,將灰塵吹掉。 3.必要時,可再用乾淨細乾棉布沾上工業用酒精或高級潤滑油,擦拭磨擦表面。 液體流量計潤滑部分保養步驟: 1.先用細棉布將灰塵擦拭乾淨。 2. 液體流量計潤滑部分再加入潤滑機油、或由黃油槍加入等,小心注意其儀器外表勿受傷。 2.再用乾淨細乾棉布沾上工業用酒精,擦拭儀器外表,尤其金屬及非金屬表面。 三、流量計鏡面擦拭步驟: 1.先用拭鏡紙輕輕擦拭鏡面表面,勿用力以免傷及鏡面。 2.再用棉花棒沾工業用酒精,輕輕擦拭鏡面表面,並需等酒精揮發後,再裝回去。 3.鏡面擦拭可區分成校正玻璃片及鏡頭內透鏡組,由於灰塵粒子會造成成像的黑點,鏡面擦拭至為重要,裝置後需重新借著影像觀察擦拭結果。
四、流量計傳動部分:分乾磨擦部分及潤滑部分,乾磨擦部分又有氣浮軸承及無牙絲桿傳動機構之區分。 乾磨擦部分保養步驟: 1.先用乾細棉布或擦拭紙擦拭磨擦表面,以擦拭其灰塵或油污等。2.也可使用吹氣壺,將灰塵吹掉。 3.必要時,可再用乾淨細乾棉布沾上工業用酒精或高級潤滑油,擦拭磨擦表面。 液體流量計潤滑部分保養步驟: 1.先用細棉布將灰塵擦拭乾淨。 2. 液體流量計潤滑部分再加入潤滑機油、或由黃油槍加入。
氣體流量計轉換器安裝場所介紹
環境溫度,避免安裝在溫度變化較大的場所,若可能受到其他設備熱輻射,須有隔熱通風措施。

大氣條件,避免把流量計安裝在含腐蝕性氣體的環境中,如需安裝,則必須提供通風措施。
機械振動或衝擊 流量計雖結構很堅固,但應選擇安裝在振動或撞擊小的場所。如確須將流量計裝在振動較大的管道上,需加設管道支撐。
其他注意事項,流量計的周圍應有充裕的空間,以便作業和定期檢查。
安裝場所應便於接線和安裝管道。
為防止儀表受到意外損壞,流量計在運到用戶使用地點之時,請保持我公司發貨時的包裝狀態。
儀器到達之後應及時安裝,以免因意外因素使流量轉換器的絕緣性能減低,金屬部件受到腐蝕。如需要長期存放,請遵守下列事項:
存放時,儘量勿拆包裝。
存放地點應具備下列條件:具有防雨防水設施不易受到機械振動或衝擊
儀器應存放在下表所列的溫度和濕度範圍里。理想的溫度和濕度是25℃,65%
技術參數
●測量範圍:(0.05~80)Nm/s(標準狀態為20℃,101.33KPa)
●測量介質:除乙炔氣外的潔淨氣體
●溫度範圍:環境溫度:-40℃~+60℃
介質溫度:-200℃~+700℃
●準 確 度:±1%的讀數;±0.5%滿量程
●重 復 性:±0.5%的滿量程
●輸 出:瞬時流量 4-20mA DC 最大負載600Ω,RS232,RS485
●回響速度:小於1S
●供電電壓:24VDC±10%
●機械連線:3/4 NPT不鏽鋼緊固件
●探桿長度:800mm(此長度為標準長度,特殊請聲明)
●探桿直徑:18mm
●直管段長度:無嚴格要求
●壓力損失:可以忽略
●工作壓力:1.6MPa
●現場顯示:(LED)上排為瞬時流量每行4個字元,下排為累積流量每行8個字元,可以按英制或公制單位顯示流量、累積流量。
●數據保護: 累計量保存在EEROM內,(斷電可保存百年)
●感測器及管線表體材料:304L不鏽鋼;316L不鏽鋼(可選哈氏合金C)
●防護等級:IP65;IP67
●變送單元:選擇防爆封裝。
適用領域
範圍
本產品廣泛套用於鋼鐵廠、焦化廠、石油、化工、熱 力、醫療、熱電廠、環保等行業。
石油化工
套用場合:火炬氣排放監控
產品優點:寬量程比,感測器不易堵塞,可線上插拔清洗,適用氣體廣泛
電力
套用場合:鍋爐一次風、二次風、磨煤風的風量測量
產品優點:安裝簡便,無直管段要求,低壓力損失,無需溫壓補償,可在苛刻的條件下使用(如:空氣中含有粉塵、顆粒、磨損嚴重、低壓力等)
冶金
套用場合:高爐煤氣、焦爐煤氣測量
產品優點:按實際介質組份標定,可對組份變化進行修正,可線上清洗感測器,插入長度可任意調整
電子
套用場合:高純度氣體質量流量測量
產品優點:無需溫壓補償直接測量質量流量,感測頭經過高度拋光,可用於貿易結算
供暖通風
產品優點:產品反應靈敏、運行可靠,對安裝直管段無嚴格要求
水處理
套用場合:測量曝氣池的空氣流量
產品優點:耐髒、耐塵,真正無壓降,現場安裝簡便
食品
套用場合:向反應器中通入適量氣體,控制過程及質量
產品優點:衛生級3A,高純淨度,所有接液表面採用不鏽鋼,寬量程比
產品類型
靶式

靶式流量計:於六十年代開始套用於工業流量測量,可測量:氣體、液體、蒸汽的流量計量,主要用於解決高粘度、低雷諾數流體的流量測量,先後經歷了氣動表和電動表兩大發展階段,SST和SBL這兩種智慧型靶式流量計是在原有應
變片式靶式流量計測量原理的基礎上 ,採用了最新晶片Ⅱ級電容力式感測器作為測量和敏感傳遞元件,同時利用了現代數字智慧型處理技術而研製的一種新式流量計量儀表。
渦街型

渦街流量計:主要用於工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程範圍大,精度高,在測量工況體積流量時幾乎不受流體密度、
壓力、溫度、粘度等參數的影響。無可動機械零件,因此可靠性高,維護量小。儀表參數能長期穩定。本儀表採用壓電應力式感測器,可靠性高,可在-20℃~+250℃的工作溫度範圍內工作。有模擬標準信號,也有數字脈衝信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。
V錐型

V錐流量計:V錐流量計由於其結構簡單、牢固、易複製、通用性強、價格較低廉等特點,
廣泛套用於石油化工、天然氣等領域。本產品克服了標準孔板、文丘里管、噴嘴等節流裝置,諸如易磨損、壓損大、範圍度(量程比)小、現場安裝條件高、要求直管段過長等自身缺陷,它可以在很寬的雷諾數範圍內對各種流體的流量進行精確測量。 STV系列V錐流量計與普通差壓式流量計比較,具有精確度高、長期精度穩定、重複性好,受安裝條件局限小、耐磨損、測量範圍度寬、適合髒污介質、壓力損失小、使用壽命長等特點。可以廣泛套用於各種領域,適合測量水、油、多種液體、蒸汽、空氣、天然氣、煤氣、石油氣、有機氣體、油渣等。
孔板型

一體化孔板流量計:是將標準孔板與多參數差壓變送器(
或差壓變送器、溫度變送器及壓變送器)配套組成的高量程比差壓流量裝置,可測量氣體、蒸汽、液體及天然氣的流量,廣泛套用於石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
威力巴型

威力巴流量計:適用於氣體、液體和蒸汽的高精度流量測量。威力巴是一種差壓式、速率平均式流量感測器,通過感測器在流體中所產生的差壓進行流量測量。威力巴反映流體真實的流速,其精度達到± 1.0%,
重複性達± 0.1%。威力巴的突出優點是:輸出一個非常穩定、無脈動的差壓信號
威力巴的低壓孔實現本質防堵一般情況下,灰塵、沙子和顆粒在渦街力的作用下,集中在探頭的後部。這就是為什麼秋天的樹葉總是集中在背風的房子後面的原因。其它的探頭由於低壓取壓孔取在探頭尾部真空區,在渦街力的作用下,探頭的低壓取壓孔很快地被渦流帶來的雜質堵死。威力巴的獨特設計,使低壓取壓孔位於探頭側後兩邊,流體分離點和尾跡區的前部。這種設計從本質上防止了堵塞並且能產生一個非常穩定的低壓信號。
具體參數
根據雙紐線原理,出現了增壓器、內燃機等專用空氣流量計,尤其是HOMKOM空氣流量計,雙紐線流量計最大的優點有三,一個就是無負載,沒有節流阻件,測量更準確;第二,感測器是安裝在進風口,法蘭或卡箍連線方式,安裝方便;第三,此流量計為質量流量計,輸出是質量流量值,更直觀。
校準
對蒸汽、氮氣、二氧化碳、氫氣等測量的 氣體流量計的校準要求在不斷增加。由於採用這些氣體進行大規模校準的設施並不多,因此採用另一種流體進行校準幾乎是唯一的選擇,且在許多情況下是一種合理的、可替代的選擇。如果流動條件可以估算出來,那么就可以在與操作條件不同的條件下對氣體流量計進行校準,估算流動條件所採用的參數通常為關於該氣體流量計入口直徑的雷諾數。 首先,將操作條件範圍轉換為雷諾數範圍。其次,所選定的校準設備要符合所規定的雷諾數範圍。然後,在不同的壓力條件下或採用不同的氣體進行校準。在一定精度等級範圍內,標準差壓氣體流量計的雷諾特性是眾所周知的。同樣,靶式流量計的特性也是已知的。 在某些情況下,有必要在進行最終校準之前先進行幾次測試以鑑定該氣體流量計的運行情況是否符合雷諾定標係數。將來,還需要做一些工作來鑑定靶式流量計的性能,並確定高壓氣體情況下靶式流量計和HKC質量流量計流量計的性能。年檢校準的基本要求校準應滿足的基本要求如下:
環境條件校準如在檢定(校準)室進行,則環境條件應滿足實驗室要求的溫度、濕度等規定。校準如在現場進行,則環境條件以能滿足儀表現場使用的條件為準。
儀器作為校準用的標準儀器其誤差限應是被校表誤差限的1/3~1/10。
人員校準雖不同於檢定,但進行校準的人員也應經有效的考核,並取得相應的合格證書,只有持證人員方呆出具校準證書和校準報告,也只有這種證書和報告才認為是有效的。
校準可以找地方計量所或者第三方校準單位,如上海計量測試,廣東省計量科學研究院等非營利性機構,都必須得有國家辦法的CNAS計量資質
產品優勢
(1)氣體渦輪流量計能夠檢測介質的溫度與壓力,井隨之進行自動補償和壓縮因子自動修正。它還可直接檢測氣體的標準體積或飽和蒸汽的質量流量。
(2)氣體渦輪流量計採用先進的微機技術與高性能的集成晶片,利用先進的微功耗高新技術,整機功耗低。該流量計既可憑內電池長期供電運行,又可由外電源供電運行。
(3)流量計採用LCD顯示,清晰直觀,讀數方便。帶有脈衝信號輸出,也可根據用戶需要輸出4~20MA的標準模擬信號。
(4)採用RS485接口與上位機聯網。每台上位機可帶64台流量計,且只須兩根通訊線。安裝費用低,便於用戶集中管理。
因此從油田現場的使用來看,氣體渦輪流量計其性能穩定,維護量小。利用鏇進鏇渦氣體流量計所測得的數據,能夠及日口分析和研究單元區塊的油井產量變化,做到有的放矢的進行管理和施工。
套用
氣體渦輪流量計的基本原理當沿著軸向流動的流體進入流量感測器入時,葉片強迫流體進行鏇轉運動,於是在鏇渦蔓生體中心產生鏇渦流。鏇渦流在文丘利管中鏇進,到達收縮段突然節流使鏇渦流加速。 當沿著軸向流動的流體進入流量感測器入時。當鏇渦流進入擴散段後,因回流的作用強迫進行鏇進式二次鏇轉。此時,鏇渦流的鏇轉頻率與介質流速成正比,並為線性。壓電感測器檢測的微弱電荷信號經前置放大器放大、濾波、整形後變成頻率與流速成正比的脈衝信號,最後送積算儀進行計數處理。
流量積算儀由溫度和壓力檢測模擬通道以及微處理單元組成,並配有外輸信號接口,輸出各種信號。流量計中的微處理器可根據檢測到的介質溫度值查得介質密度和壓力,完成介質的體積流量和質量流量的檢測。流量計中的微處理器可按照氣態方程進行溫壓補償,並自動進行壓縮因子修正。
工作原理

在蒸汽流體中設定三角柱型鏇渦發生體,則從鏇渦發生體兩側交替地產生有規則的鏇渦
,這種鏇渦稱為卡門鏇渦,鏇渦列在鏇渦發生體下游非對稱地排列。氣體渦輪流量計便是依據卡門鏇渦原理進行封閉管道流體流量測量的新型流量計。因其具有良好的介質適應能力,無需溫度壓力補償即可直接測量蒸汽、空氣、氣體、水、液體的工況體積流量,配備溫度、壓力感測器可測量標況體積流量和質量流量,是節流式流量計的理想替代產品。
為提高氣體流量計的耐高溫及抗振動性能,我公司新近開發出了氣體渦輪流量計晶片Ⅱ級感測器,因其獨特的結構和選材使該感測器可在高溫(350℃)、強振動(≤1g)的惡劣工況下使用。在實際套用中,往往最大流量遠低於儀表的上限值,隨著負荷的變化,最小流量又往往會低於儀表的下限值,儀表並非工作在它的最佳工作段,為了解決這一問題,通常採用在測量處縮徑提高測量處的流速,並選用較小口徑的儀表以利於儀表的測量,但是這種變徑方式必須在變徑管與儀表間有長度為15D以上的直管段進行整流,使加工、安裝都不方便。我公司研製的縱斷面形狀為圓弧的LGZ變徑整流器,具有整流、提高流速及改變流速分布多重作用,其結構尺寸小,僅為工藝管內徑的1/3,與渦街流量計作成一體,不僅不需要另外附加一段直管段,還可以降低對工藝管直管段的要求,安裝非常方便。為了使用方便,電池供電的就地顯示型氣體流量計採用微功耗高新技術,採用鋰電池供電可不間斷運行一年以上,節省了電纜和顯示儀表的採購安裝費用,可就地顯示瞬時流量、累積流量等。溫度補償一體型氣體流量計還帶有溫度感測器,可以直接測量出飽和蒸汽的溫度並計算出壓力,從而顯示飽和蒸汽的質量流量。氣體流量計帶有溫度、壓力感測器,用於氣體流量測量可直接測量出氣體介質的溫度和壓力,從而顯示氣體的標況體積流量。
安裝重點
氣體流量計的選型安裝要重點考慮的問題:
1、液化氣體流量計是一種速度式流量計,漩渦分離的穩定性受流速影響,故它對直管段有一定的要求,一般是前10D、後5D;
2、測量液體時,上限流速受壓損和氣蝕現象限制,一般是0.5~8m/s;
3、測量氣體時,上限流速受介質可壓縮性變化的限制,下限流速受雷諾數和感測器靈敏度的限制,蒸汽是8~25m/s;
4、應力式液化氣體流量計對振動較為敏感,故在振動較大的管道安裝流量計時,管道要有一定的減震措施;
5、應力式液化氣體流量計採用壓電晶體作為檢測感測器,故其受溫度的限制,一般為-40~+300℃。
安裝要求
1.前後直管段長度。保證進口直管道≥20×DN;出口直管道≥5×DN。
2.安裝位置。保證流動方向與儀表殼箭頭方向一致。同時保證安裝垂直。
3.插入深度。管子部分沿其長度,配有刻度尺。安裝感測器時,刻度尺是很重要的。要使調整接頭的頂部對準刻度尺上的值,而這個值等於以下的計算值:
·當管徑﹤DN?100(4″)時:(0.3×A)+B+C+2mm
·當管徑≥DN?100(4″)時:(0.2×A)+B+C+3mm
注意事項
根據這種儀表的原理、性能,結合我們的使用經驗及測試情況下面幾個方面值得注意:
1.當儀表的工作條件變換時(如變更介質、環境溫度大幅度變化等),對儀表的零位應重新加以調整。同時,儀表的導管必須水平安裝,要用水平儀校準。否則將增大工作條件變化對零位漂移的影響。機架更不可有震動或搖擺等情況故不宜在船舶上使用。
2.對相當於0—100kg/cm2壓力、0~7標升/小時流量(空氣)範圍內的大量測試數據進行關聯運算,用最小二乘法原理求直線回歸方程,其相關係數λ值均在0.999~0.9999範圍內,證明儀表具有良好的線性度。但線性度與量程大小有著流量越大,非線性越嚴重,所以一般把量程限定在0~4標升/時(空氣)以內,以確保良好的線性度。為了能測量大流量而又保證線性度,可採用分流原理來擴展儀表的量程。如採取旁路管、文丘利管、孔板等配合使用,量程可分別擴大到每小時幾十、幾百、幾千標升,直至幾萬標立方。
3.雖然真實氣體的比熱隨壓力的不同而有變化甚至某些氣體的變動幅度還比較大(見表1),但儀表的測量精度仍能保持桂一定範圍內(見表2)。
4.導管材質的選擇,除了考慮耐腐蝕性以外,以選用導熱性能較好的材料為佳。以測目氮氣為例,同樣在0—100kg/cm2壓力及0~7標升/小時流量的範圍內測試,用鎳管的測量精度為2~2.5%而用不鏽鋼的則為3~4%(鎳的導熱係數約為不鏽鋼的三倍)。
5.由於氣體流量計必須在氣體比熱相對穩定的情況下才能進行正常工作所以凡是氣體成分不穩定、氣體中央帶霧沫以及工作條件逼近氣體的液化臨界區等情況由於比熱值很不穩定,均不宜使用這種儀表。如乙烯液化的臨界點是50 kg/cm2、9.9℃,在測試時發現壓力超過30 kg/cm2時,儀表讀數就開始失穩了。
6.若改換了一種氣體介質,最好重新進行標定。在儀表的說明書里,常介紹不重新標定,而僅根據兩種氣體的比熱來換算未經標定的氣體流量雖簡單方便,但會造成較大的誤差,尤其是在高壓下工作時,我們發現儀表的靈敏度並不完全與比熱成正比關表,更以重新標定為妥。
7.本儀表在使用前必須先開機預熱,在未充分預熱前,儀表上作不穩定。比較好的機型,其開機預熱時間在兩小時以內。
8.在使用過程中,當氣體流量突然改變時,須通過熱量的傳送,管內溫度重新分布,所以輸出訊號的重新穩定需要一定的時間。為了能減小這種滯後現象,製造廠常在儀表的電氣線路中加設微分網路,以使輸出訊號快速反應。這在與其他儀表配合作流量自控時尤為必要。
正確選擇
首先要對各式流量計的優點和缺點有充分認識,其次要對介質的物理性質和化學性質有充分認識,再次對安裝現場的工藝條件和環境有充分認識,,最後還要知道用戶對流量計測量精度要求,考慮介質流量是不是滿足流量計的流量範圍要求,安裝現場是不是滿足流量計的現場安裝要求。還要考慮有那些情況和因素會影響流量計的計量。總結有 1.要重視產品選型2.要有好的產品3.要正確安裝4.要注意日常維護5.要定期送檢。
選型表
正確的選用渦輪流量計是保證用好渦輪流量計的前提條件,需要考慮重要因素:通徑(DN)、安裝方式、介質溫度、輸出信號、介質種類。
型號 | 說明 | ||||||||
HKT | 標準渦輪流量計 | ||||||||
安裝方式 | 2 | 法蘭卡裝式 | |||||||
3 | 法蘭連線式 | ||||||||
4 | 管道對焊式 | ||||||||
5 | 螺紋連線式 | ||||||||
6 | 卡箍連線式 | ||||||||
7 | 固定插入式 | ||||||||
8 | 球閥插入式 | ||||||||
測量介質 | 2 | 液體 | |||||||
3 | 氣體 | ||||||||
4 | 蒸汽 | ||||||||
公稱通徑 | -X | 流量計公稱通徑用2-4位阿拉伯數字表示 例如:DN200用200表示 | |||||||
輸出信號 | -2 | 脈衝頻率信號無顯示 | |||||||
-3 | 脈衝頻率信號帶顯示 | ||||||||
-4 | 電池供電帶顯示 | ||||||||
-5 | 兩線制4~20mA信號無顯示 | ||||||||
-6 | 兩線制4~20mA信號帶顯示 | ||||||||
-7 | 兩線制4~20mA信號帶hart通訊 | ||||||||
-8 | 三線制4~20mA信號帶顯示 | ||||||||
-9 | 三線制4~20mA信號帶RS485通訊 | ||||||||
溫度規格 | 2 | -50~50℃(僅電容式) | |||||||
3 | -20~50℃ | ||||||||
4 | 50~250℃ | ||||||||
5 | 50~320℃ | ||||||||
6 | 50~500℃(僅電容式) | ||||||||
壓力規格 | 2 | 1.6MPa | |||||||
3 | 2.5MPa | ||||||||
4 | 4.0MPa | ||||||||
5 | 更高壓力(最高32MPa) | ||||||||
補償類型 | -P | 一體化壓力補償 | |||||||
-T | 一體化溫度補償 | ||||||||
-PT | 一體化溫壓補償 | ||||||||
特殊類型 | F | 分體式 | |||||||
Q | 潛水型 | ||||||||
S | 縮徑型 | ||||||||
N | 耐腐蝕型 | ||||||||
G | 隔爆型 | ||||||||
B | 本案防爆型 |
口徑範圍
儀表口徑 (mm) | 液體 | 氣體和蒸汽 | ||
測量範圍 (m/h) | 輸出頻率範圍 (Hz) | 測量範圍 (m/h) | 輸出頻率範圍 (Hz) | |
15 | 0.3-6 | 36-446 | 2.4-36 | 260-1600 |
20 | 0.6-40 | 32-396 | 4-50 | 230-1360 |
25 | 1.2~16 | 25~336 | 8.8~55 | 190~1140 |
32 | 1.5-20 | 16-286 | 10-160 | 160-1090 |
40 | 2~40 | 10~200 | 27~205 | 140~1040 |
50 | 3~60 | 8~160 | 35~380 | 94~1020 |
80 | 6.5~130 | 4.1~82 | 86~1100 | 55~690 |
100 | 15~220 | 4.7~69 | 133~1700 | 42~536 |
150 | 30~450 | 2.8~43 | 347~4000 | 33~380 |
200 | 45~800 | 2~31 | 560~8000 | 22~315 |
250 | 65~1250 | 1.5~25 | 890~11000 | 18~221 |
300 | 95~2000 | 1.2~24 | 1360~18000 | 16~213 |
(300) | 100~1500 | 5.5~87 | 1560~15600 | 85~880 |
(400) | 180~3000 | 5.6~87 | 2750~27000 | 85~880 |
(500) | 300~4500 | 5.6~88 | 4300~43000 | 85~880 |
(600) | 450~6500 | 5.7~89 | 6100~61000 | 85~880 |
(800) | 750~10000 | 5.7~88 | 11000~110000 | 85~880 |
(1000) | 1200~1700 | 5.8~88 | 17000~170000 | 85~880 |
>(1000) | 協定 | | 協定 | |
主要種類
渦街流量計、V錐流量計、孔板流量計、智慧型一體孔板流量計、靶式流量計
氣體流量計在我國的發展
氣體流量計在近現代的中國發展迅速,生產量迅速翻翻,在改革開放以來又經歷了技術引進,與國外先進技術企業合資、合作,儀表性能有了很大提高。
2003年專業委員會有關人士估計流量儀表生產企業在450~540家,近年行業內新增加很多生產企業,計量部門人士評估2007年的數據為600餘家生產企業。
相對於檢測儀表行業其它參數儀表,流量儀表的生產技術、加工設備和生產工藝等,比溫度儀表、物位儀表等要求較高。受行業結構調整和市場經濟大潮的衝擊,國有企業技術人才流失,這些人才很多選擇自己或與他人合夥創業,或到民營企業就業,由此衍生出大量民營企業,並得到了強有力的技術支持和發展。
就目前我國流量儀表企業發展水平來看,有部分企業是技術力量薄弱,忽視產品質量的企業低水平重複生產的產品。第一層次從國外進口和跨國公司在本土子公司基地生產的產品。它們或是國內缺少的,或是世界盛行,批量地在中國銷售的前列產品,其中有一部分還返銷母國。
雖然目前來看,我國流量儀表的出口量已經達到世界先進水平,但是我們還是要注意其中的一些潛在的問題,這些問題也許現在不會影響我們的發展,但是在不就得將來,很可能會成為阻礙我們發展的絆腳石。
如何正確選型
氣體流量計的重複性要好;
流量測量系統的總準確度較高;
流量計本身有相當強的流動調整能力,要求較短的直管段,無需流動調整器;
總的永久壓力損失要小、耗能費要少;
流量測量的量程比要較寬,流量計本身有自清掃能力,可測量髒污流體,無需過濾器;
流量計本身耐受流體腐蝕能力要強,性能要長期穩定,可靠耐用;
流量計本身故障率要小,維護與修理費用要少。
在具體工程中還應根據工程的特點選擇合適的流量計,並不需要完全滿足上述選型準則,比如在供熱管網前端的間供熱力站的一次側流量計量,此時就沒必要選擇永久壓損失小的流量儀表,應根據工藝的壓力損失要求進行選擇即可。
