泵房系統組成
整個系統由數據採集與檢測、現場監測與控制、遠端監控指揮三部分組成。
１、數據採集與檢測。數據採集由智慧型模組完成，模組檢測感測器狀態，並將數據通過通訊模組傳送至控制計算機。
２、現場監測與控制。現場監測與控制部分由控制CPU、管理控制軟體、手動集中操作面板組成。控制計算機和管理控制軟體組成自動監控系統，負責將模塊傳輸來的數據整理分析，根據控制策略做出決策，並將數據記錄存儲。手動集中操作面板與自動監控系統平行實現控制功能。
３、 遠端監控指揮。遠端監控指揮部分由計算機、管理軟體、網路傳輸部分組成，通過計算機網路，同步顯示現場工況。遠端監控具有開放的接口，可以擴展功能或接入其他系統。
系統功能
自動採集、顯示水倉水位及水泵的各種運行參數（主排水管路流量、水泵排水壓力、電流、電壓、開停狀態、有功功率、無功功率、有功電量、無功電量、功率因數、軸溫）。 水泵控制系統具有遙控、就地自動、就地手動等多種工作方式。遙控自動方式可由地面自動化控制室監測水泵運行參數和控制開停；就地自動方式則根據水倉水位情況自動控制水泵、電動閘閥以及電磁閥等設備運行；就地手動控制是通過現場排水控制裝置，人工控制水泵、電動閘閥以及電磁閥等設備。 故障時能及時發出報警信號，並根據故障類型自動停泵。 系統可與全礦井綜合自動化系統連線、通訊，能夠把水泵房的參數上傳到地面自動化控制室。通過井下乙太網環網交換機，進行數據傳輸。 根據所監測的水位信號，可設定出低水位、高水位和上限水位信號。低水位時停泵；高水位時2台泵運行；上限水位時3台水泵同時運行。 每台水泵可設定“遠控自動運行”、 “就地自動運行”、“就地手動運行”、“檢修”四種工作方式。 水泵運行方式自動控制功能： 數據顯示及數據記錄以及故障保證功能
系統特點

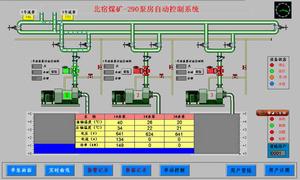

無需人為干預，由下位機自動控制，根據水位自動啟、停水泵，自動實現水泵的輪換工作，做出合理調度； 本系統保留了設備原先手動控制方式，手動控制具有優先控制權，保證了即使系統出現故障，也可以在手動控制下實現水泵的正常工作； 系統的實時性好，對各設備的運行工況能夠實時監測、實時控制； 可以隨時查詢、列印實時趨勢及任意時間段的歷史趨勢； 人機界面顯示的內容豐富、形象、直觀，操作簡單、易懂； 軟體中嵌入了大量的控制策略，可以根據實際情況做出不同的決策，大大提高了系統的自動化程度和智慧型程度； 根據不同時期的具體情況，可以對軟體的運行參數進行調整，以適應複雜的情況，提高了系統的適應性； 系統能夠進行遠距離監控，並可無限擴展；
