簡介
單邊間隙用C 表示，雙邊間隙用Z表示。

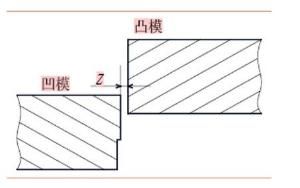

沖裁間隙的概念沖裁間隙指凸模刃口與凹模刃口之間的間隙。 Z=Da—dtZ -沖裁間隙Da -凹模刃口尺寸dt——凸模刃口尺寸Z正常-上下微裂紋重合。有單邊間隙與雙邊間隙之分。
衝壓影響
1、對斷面質量的影響
2、間隙對尺寸精度的影響。由於彈性變形的存在，沖裁結束後出現彈性恢復，使尺寸與凸凹模刃口尺寸產生尺寸偏差，而彈性變形大小與沖裁間隙有直接的關係。
3、間隙對沖裁力的影響沖裁間隙對沖裁力的影晌規律是間隙越小，變形區內壓應力成分越大，拉應力成分越小，材料變形抗力增加，沖裁力就越大。反之，間隙越大，變形區內拉應力成分就越大，變形抗力降低，沖裁力就校間隙達材料厚的5%-20%時，沖裁力下降不明顯。當雙邊間隙Z增大到材料厚度的15%-20%時，卸料力為0。
4、間隙對模具壽命的影響由於工件與凸、凹模側壁之間有磨擦的存在，間隙小，磨擦大，模具壽命短。沖裁過程中，凸模與被沖孔之間凹模與落料件之間均有摩擦，而且間隙越小，摩擦越嚴重。所以過小的間隙對模具壽命極為不利，而較大的間隙可使凸模與凹模的側面與材料間的摩擦減小，井能減緩間隙不均勻的影響，從而提高模具的壽命。
5、合理間隙值的確定-間隙的選取要使沖裁達到較好的斷面質量、較高的尺寸精度，較小的沖裁力，較高的模具壽命。合理間隙指一個範圍值，最大合理間隙，最小合理間隙。間隙的確定是綜合考慮上述各個因素的影響，選擇一個適當的問隙範圍作為合理間隙。其上限為最大合理聞隙，下限為最小合理間隙，即合理間隙指的是一個範圍值。在其體設計模具時，根據工件和生產上的具體要求可按下列原則進行選取- (l)當工件的斷面質量沒有嚴格要求時，為了提高模具壽命和減小沖裁力，可以選擇較大間隙值。 (2)當工件斷面質量及製造公差要求較高時應選擇較小間隙值。 (3)計算沖裁模刃口尺寸時，考慮到模具在使用過程中的磨損會使刃口間隙增大，應當按Zmin值來計算。確定合理間隙的方法-計算法、經驗法、查表法
