水電站副廠房

水電站副廠房

正文

水電站的運行、控制、試驗、管理和運行人員工作、生活的房間。

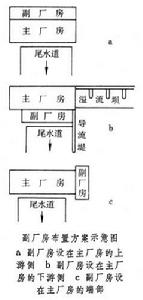

位置　①副廠房設在主廠房的上游側(圖a）。其優點是布置緊湊、電纜短，監視機組方便。缺點是電氣設備的線路與進水系統設備互相交叉干擾，引水管道增長。②副廠房設在主廠房的下游側(圖b)。其優點是電氣設備的線路與進水系統設備互不交叉干擾，監視機組方便。缺點是主廠房的採光、通風和建築外觀受到影響；尾水管加長,工程量增加;中央控制室及繼電保護在尾水管上方，易受振動干擾。③副廠房設在主廠房靠對外交通的一端（圖c）。其優點是主、副廠房的總寬度較小，採光、通風良好。缺點是電纜和母線線路較長，監視機組稍遠，對多機組的廠房較為不利。對於小型水電站可將主廠房適當加寬，將電氣設備和線路集中布置在主廠房內而不設副廠房。

水電站副廠房

組成　一般大中型水電站副廠房房間按性質可分為五類：①直接與運行有關的房間。如中央控制室、電纜室（集纜室）、載波及微波通訊室、蓄電池室、貯酸室、充電機室、通風機室。有的自動化程度高的大型水電站廠房還設有巡迴檢測裝置室和電子計算機室。②輔助設備房間。如發電機電壓配電裝置室（低壓開關室）、廠用變壓器室及母線廊道、空氣壓縮機室、透平油油庫和水泵室等。③生產車間。如機修間、 電修間、 工具室、電氣試驗室、油化驗室等。④辦公室和技術室。如運行分場、檢修分場、各維修班組的辦公室和技術室。非直接生產用的辦公室可設在另建的辦公樓內。⑤衛生用房。如廁所、浴室等。副廠房設定哪些房間及各房間面積，可根據水電站規模、水電站在電力系統中的地位和作用以及水電站自動化程度等因素予以增、減或簡化合併。
布置原則　應以運行安全方便、經濟合理和施工簡易為原則。副廠房中有些房間有特殊要求。

水電站副廠房

①中央控制室（中控室）：副廠房中最關鍵最重要的房間，整座水電站廠房運行、監視、維護、控制的中樞(見彩圖)。它應靠近主廠房，使控制電纜短，同時要求它與低壓開關室及水電站升壓開關站距離短，以縮短電力電纜長度。室內要求通風良好，光線勻調，無噪聲干擾，錶盤布置要求監視方便，避免太陽西曬及光線直射盤面，控制室內溫度和濕度，保證儀表的靈敏度和準確性。中央控制室不宜布置在尾水平台上或主變壓器場的下層，因為出現的噪聲和震動將會影響繼電保護設備的整定值，並使值班人員注意力分散和過度疲勞。
②載波及微波通訊室：主要用來與電力系統中心聯繫，對機組運行進行調度，要求可靠性高，應靠近中央控制室布置，並須滿足隔聲、通風和採光等要求。
③蓄電池系統室：又稱直流電設備室，包括蓄電池室、貯酸室、充電機室和通風機室等。貯酸室內貯存硫酸，專供蓄電池用。充電機將交流電轉化為直流電，送入蓄電池中貯存，主要供給中央控制室的設備和事故照明。當採用可控矽勵磁時，可不單獨設充電機室。蓄電池室與貯酸室相通，為了防止酸氣外溢，設公用的套間（前室）供聯繫，門都要向外開啟，當發生險情時，有利於運行人員迅速跑出。這些房間不可布置在中央控制室或開關室的上方。蓄電池室和貯酸室一般不設窗戶或窗上鑲磨砂玻璃，採用人工照明，牆壁、頂棚應塗耐酸油漆，地板鋪砌瓷磚防酸腐蝕，室內要有防爆措施，設有單獨的排水和單獨通風系統。
