水流量計由感測器和轉換器兩部分構成。它是基於法拉第電磁感應定律工作的,用來測量電導率大於5μS/cm導電液體的體積流量,是一種測量導電介質體積流量的感應式儀表。

基本信息

簡介

除可測量一般導電液體的體積流量外,還可用於測量強酸強鹼等強腐蝕液體和泥漿、礦漿、紙漿等均勻的液固兩相懸浮液體的體積流量。廣泛套用於石油、化工、冶金、輕紡、造紙、環保、食品等工業部門及市政管理,水利建設、河流疏浚等領域的流量計量。

功能特點

數字量處理,抗干擾能力強,測量可靠,精度高、流量測量範圍可達150:1

超低EMI開關電源,適用電源電壓變化範圍大,抗EMI性能好。

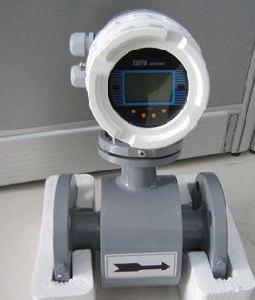

水流量計 水流量計

採用16位嵌入式微處理器,運算速度快, 精度高,可程式頻率低頻矩形波勵磁,提高了流量測量的穩定性,功耗低。

管道內無可動部件,無阻流部件,測量中幾乎沒有附加壓力損失。

高清晰度背光LCD顯示,全中文選單操作,使用方便,操作簡單,易學易懂。

具有自檢與自論斷功能。

小時總量計錄功能,以小時為單位記錄流量總量,適用於分時計量制

內部具有三個積算器可分別顯示正向累計量反向累計量及差值積算量,內部設有不掉電始終,可記錄16次掉電時間。

技術參數

公稱通徑(mm)(特殊規格可定製) 管道式四氟襯裡:DN10~DN1200
管道式橡膠襯裡:DN40~DN1200
流動方向: 正,反,淨流量
量程比: 150:1
重複性誤差: 測量值的±0.1%
精度等級: 管道式:0.5級,1.0級
被測介質溫度: 普通橡膠襯裡:-20~+60℃
高溫橡膠襯裡:-20~+90℃
聚四氟乙稀襯裡:-30~+100℃
高溫型四氟襯裡:-20~+180℃
額定工作壓力:(高壓可定製) DN6-DN80:≤1.6MPa
DN100-DN250:≤1.0MPa
DN300-DN1200:≤0.6MPa
流速範圍: 0.1-15m/s
電導率範圍: 被測流體電導率≥5μs/cm
電流輸出: 負載電阻 0~10mA:0~1.5kΩ
4~20mA:0~750 kΩ
數字頻率輸出: 輸出頻率上限可在1~5000HZ內設定帶光電隔離的電晶體集電極開路雙向輸出。外接電源≤35V導通時集電極最大電流為250mA
供電電源: AC220V、DC24V或3.6V電池
要求直管段長度 上游≥5DN,下游≥2DN
連線方式: 流量計與配管之間均採用法蘭連線,法蘭連線尺寸應符合GB11988的規定
防爆等級: mdIIBT4
防護等級: IP65,特殊訂製最高可達IP68
環境溫度: -25~+60℃
相對溫度: 5%~95%
消耗總功率: 小於20W

流量計 襯裡的選擇:

襯裡材料 主要性能 適用範圍
氯丁橡膠Neoprene 耐磨性好,有極好的彈性,高扯斷力耐一般低濃度酸鹼鹽介質的腐蝕,不耐氧化性介質的腐蝕。 <80°C,一般水,污水,泥漿,礦漿
聚氨酯橡膠Polyurethane 有極好的耐磨性能,耐酸鹼性能略差。 <60°C,中性、強磨損的礦漿,煤漿、泥漿。
聚四氟乙烯PTFE 化學性能最穩定的一種材料,能耐沸騰的鹽酸、硫酸、硝酸和王水,濃鹼和各種有機溶劑,不耐三氟化氯、高溫二氟化氧。 <180°C,濃酸、鹼等強腐蝕性介質,衛生類介質。
F46 化學穩定性、電絕緣性、潤滑性、不粘性和不燃性與PTFE相仿,但F46材料強度、耐老化性、耐溫性能和低溫柔韌性優於PTFE。與金屬粘接性能好,耐磨性好於PTFE,具有較好 的抗撕裂性能。 <180°C,鹽酸、硫酸、王水和強氧化劑等,衛生類介質

電極材料的選擇:

材質 耐腐蝕性能
316L 對於硝酸、室溫下<5%的硫酸,沸騰的磷酸、鹼溶液;在一定壓力下的亞硫酸、海水、醋酸等介質有較強的耐腐蝕性。
哈氏合金HB 耐沸點下一切濃度的鹽酸、硫酸、氫氟酸有機酸等非氧化性酸、鹼、非氯化性鹽酸。
哈氏合金HC 耐氧化性酸如:硝酸、混酸或鉻酸與硫酸的混合物及氧化性鹽類、海水
能耐海水、各種氯化物和次氯酸鹽、氧化性酸(包括發煙硝酸)、有機酸、鹼等的腐蝕,不耐較純的還原性酸(硫酸、鹽酸)的腐蝕,但如酸中含有氧化劑(如硝酸和含有Fe、Cu離子的介質)時則腐蝕大為降低。
具有優良的耐腐蝕性和玻璃很相似,除了氫氟酸、濃硫酸外,幾乎能耐一切化學介質(包括沸點的鹽酸、硝酸和175°C以下的硫酸)的腐蝕,在鹼中不耐腐蝕。

水流量計口徑及流量選擇

公稱通徑(mm) 可測量流量範圍(m3/h) 有效測量流量範圍(m3/h) 公稱通徑(mm) 可測量流量範圍(m3/h) 有效測量流量範圍(m3/h)
10 0.0142~3.3912 0.0848~2.826 300 12.717~3052 76.302~2543
15 0.0318~7.6302 0.1908~6.3585 350 17.31~4154 103.86~3461
20 0.0566~13.5648 0.3392~11.304 400 22.61~5425 135.65~4521
25 0.0883~21.195 0.5298~17.6625 450 28.62~6867 171.68~5722
32 0.1447~34.7258 0.8682~29.9382 500 35.33~8478 211.95~7065
40 0.2261~54.2592 1.3565~45.216 600 50.87~12208 305.2~10173
50 0.3533~84.78 2.1195~70.65 700 69.24~16616 415.4~13847
65 0.5970~143.28 3.5819~119.39 800 90.44~21703 542.6~18086
80 0.9044~217.03 5.4259~180.86 900 114.46~27468 686.7~22890
100 1.413 ~339.12 8.478~282.6 1000 141.3~33912 847.8~28260
125 2.2079~529.87 13.2468~441.56 1200 203.5~48833 1221~40694
150 3.1793~763 19.0755~635.85 1400 277~66467 1662~55389
200 5.652~1356 33.912~1130.4 1600 361.8~86814 2171~72345
250 8.8313~2119 52.9875~1766 1800 457.9~109874 2747~91562

水流量計選型

型號 口徑
OW-LDE 15~2600


代號 電極材料
K1 316L
K2 HB
K3 HC
K4
K5
K6 鉑合金
K7 不鏽鋼塗覆碳 化鎢

代號 內襯材料
C1 聚四氟乙烯F4
C2 聚全氟乙丙烯F46
C3 聚氟合乙烯FS
C4 聚錄丁橡膠
C5 聚氨脂橡膠

代號 功能
E1 0.3級
E2 0.5級
E3 1級
F1 4-20Madc,負載≤750Ω
F2 0-3khz,5v有源,可變脈寬,輸出高端有效頻率
F3 RS485接口
T1 常溫型
T2 高溫型
T3 超高溫型
P1 1.0MPa
P2 1.6MPa
P3 4.0MPa
P4 16MPa
D1 220VAC±10%
D2 24VDC±10%
J1 一體型結構
J2 分體型結構
J3 防爆一體型結構
