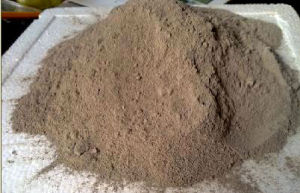

水泥速凝劑

水泥速凝劑，粉狀固體，其摻用量僅占混凝土中水泥用量2%～3%，卻能使混凝土在5min內初凝，10min內終凝。以達到搶修或井巷中混凝土快速凝結的目的。是噴射混凝土施工法中不可缺少的添加劑。它們的作用是加速水泥的水化硬化，在很短的時間內形成足夠的強度，以保證特殊施工的要求。它廣泛用於各種混凝土施工建設中，是經過精心選料、室內試驗、微觀分析由中國建築材料研究所研製成功的一種新型複合外加劑，適用於鐵路、公路、軍工、捷運、城市、地下空間建築，各類型隧道、礦山、井巷、護坡及搶險加固工程的噴射砼施工，擁有廣泛的套用領域。

基本信息

• 中文名：水泥速凝劑

• 類型：建築用品
• 性質：粉狀固體
• 優點：噴料粘聚性好

技術性能

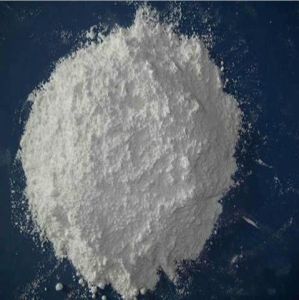

水泥速凝劑

1、凝結時間：初凝1～5min,終凝5～10min,適宜摻量為膠凝材料用量的3—5%；
2、鹼金屬含量<1%，無毒、無味、無剌激；
3、細度：8mm孔篩，篩余物小於10%；
4、噴射砼早期強度高，其28天齡期抗壓強度保存率達80—100%；
5、噴料粘聚性好，對鋼筋無鏽蝕作用，提高抗滲標號，凝結快，一次噴層厚，噴拱可達130mm，噴壁可達200mm以上。

使用方法

水泥速凝劑

先按噴射混凝土配比把所噴物料攪拌均勻，在噴射時隨機添加速凝劑。建議在使用前選擇適宜摻量及凝結時間的測定試驗。
速凝劑分為粉狀和液體狀，加入混凝土拌和後，幾分鐘內混凝土就凝結，一般在隧道支護、邊坡支護使用。

速凝原理

嚴格地說只能是混凝土速凝劑，而不是水泥速凝劑。速凝劑加入混凝土後，其主要成分中的鋁酸鈉、碳酸鈉在鹼性溶液中迅速與水泥中的石膏反應形成硫酸鈉，使石膏喪失其原有的緩凝作用，從而導致鋁酸鈣礦物迅速水化，並在溶液中析出其水化產物晶體。從而使水泥混凝土迅速凝結。
注意事項
1,請不要在物料攪拌時添加該品，因石子、砂子含有大量的水份，速凝劑短期時間內吸水在未噴射時分解其速凝成份，影響凝結時間，降低混凝土強度，將導致噴射砼的不良效果。
2,使用前應針對工程所用水泥品種進行試配試驗，選好摻量，方可大量使用。存放過期水泥不能用，不符合國家標準的水泥不能用。對速凝劑要求妥善保管，防止受潮結塊失效。加強早期噴水養護，確保後期強度。嚴格掌握好水灰比。滲水漏水的工程必須加大摻量。
