水工建築物裂縫觀測

水工建築物裂縫觀測是指對水工建築物產生的裂縫進行位置、 長度、 寬度、深度和錯距等的定期觀測，對水工建築物內部及表面可能產生裂縫的部位，以及預埋儀器設備，進行定期觀測或臨時採用適宜方法進行探測。對於表面裂縫，也應根據情況，確定觀測範圍。裂縫分布位置和長度可仿照土工建築物的量測辦法進行量測。

水工建築物裂縫觀測

正文

對水工建築物產生的裂縫進行位置、 長度、 寬度、深度和錯距等的定期觀測，對水工建築物內部及表面可能產生裂縫的部位，以及預埋儀器設備，進行定期觀測或臨時採用適宜方法進行探測。水工建築物裂縫，比較常見，成因不一，危害程度不同。有些裂縫（如滑坡裂縫等）已是破壞的開始，多數裂縫都會影響建築物的整體性和抗滲性，嚴重的能引起建築物的破壞，甚至失事。裂縫觀測的目的是：查明裂縫情況，掌握變化規律，分析成因和危害，以便採取對策，保證水工建築物安全運行。
水工建築物裂縫觀測，通常可分為以下兩類。

水工建築物裂縫觀測

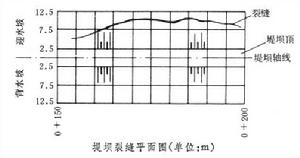

土工建築物裂縫觀測　對於表面裂縫，可對全部裂縫或若干主要裂縫區的裂縫進行觀測。主要裂縫包括：縫寬顯著或長度較長的裂縫、垂直壩軸線的裂縫、明顯的垂直錯縫（指裂縫兩側的表面一高一低不在一個平面上）、 弧形縫、 與混凝土建築物連線部位的裂縫、壩肩基岩地形陡變部位的裂縫等。在觀測範圍內，以土壩、土堤等建築物的軸線為基準線，可按堤壩樁號和距軸線的距離，畫出坐標方格，逐格量測縫的分布位置和沿走向的長度（見圖）。裂縫寬度可在兩側設帶釘頭的小木樁作標點進行量測。裂縫錯距可作刻度尺直接量測。裂縫深度，可選定若干適當位置，進行坑探、槽探或井探。探測前，最好從縫口灌入石灰水，以便觀察縫跡。探測中，應測出土壁上的裂縫分布和寬度，必要時，應取土樣作乾容重、含水量和其他物理力學指標試驗。對於土工建築物內部或表面可能發生裂縫的部位，可在施工時埋設土應變計或改裝的測縫計進行定期觀測。在已成土工建築物上，除可利用上述探測縫深的各種方法外，也可使用對堤壩隱患進行探測的有關方法進行探測，還可利用變形觀測資料進行初步分析判斷，從而有目的地進行探測。
混凝土建築物裂縫觀測　對於表面裂縫，也應根據情況，確定觀測範圍。裂縫分布位置和長度可仿照土工建築物的量測辦法進行量測。裂縫深度，除可用細鐵絲等簡易辦法探測外，常採用超音波探傷儀進行探測，也可採取逐步鑽孔進行壓氣或壓水試驗辦法探測。裂縫寬度，除可用讀數放大鏡直接觀測外，常在縫兩側設金屬標點，用遊標卡尺量測，或將差動式電阻測縫計（變化極微的裂縫，也可用應變計）的兩端分別固定在縫的兩側，用電阻比電橋或其他檢測儀器觀測或自動遙測。貫穿性裂縫的錯距，可在縫的兩側設三向測縫標點進行三個方向的量測。對於大體積混凝土內部或表面預計可能發生裂縫的部位，可在施工時埋設裂縫計（差動式電阻測縫計連線加長桿而成）定期進行觀測。在已竣工工程上，可採用上述探測縫深的辦法進行探測。
