簡介

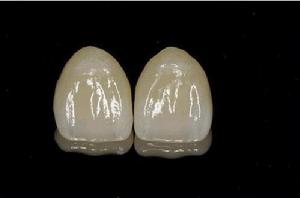

全瓷牙冠即是假牙中完全不含有金屬層，完全由陶瓷切削燒制而成，因為少了不美觀的金屬層，全瓷牙是當今最完美自然的假牙，它可以達到與您自身的自然牙一樣的透明度和美觀。優勢
1、牙齦健康
鎳鉻金屬又稱賤金屬，對牙齦有較嚴重的刺激，部分人(尤其是女性)對其過敏，造成牙齦腫脹、出血，甚至有患者對貴金屬也過敏;全瓷則基本沒有發現敏感病例。
2、透明
這是烤瓷不可能完成的任務，因為金屬內冠的不透明，需用不透明瓷遮蓋金屬基底，影響修復體的透明度，使得烤瓷美容後有明顯的白堊色，蒼白，虛假，在牙頸 部更有金屬基底造成的“黑線”影響美觀。
3、不會造成磨損
烤瓷冠的硬度大於牙釉質，可造成對頜牙的磨損。而全瓷的硬度與牙釉質近似，不對頜。
4、牙齦變色
金屬在口腔內氧化形成灰色氧化物，散在沉積到牙齦邊緣，引起原因變灰，影響美觀;全瓷沒有這種問題。
5、內外冠結合
金屬和瓷的結合是薄弱的一環，經常可以見到瓷和金屬剝離，露出灰黑的金屬的情況。全瓷則是內外冠都是瓷，瓷和瓷的結合不會出現這種情況。
適用症
1、需要根管治療完成或缺損過大的牙齒，可以使用全瓷牙冠來恢復其美觀；2、在缺牙的部分如果無法人工植牙；
3、老舊假牙邊緣已經不密合或以染色發黑的，也建議更換為全瓷牙冠，以防止問題惡化。
禁忌症
1、患者有深咬、磨牙、喜啃食硬物的習慣；2、患者口腔有炎症或牙周疾病。
保養
1、保持口腔衛生，做好口腔保健工作。2、儘量不要咬質地較硬的食物。注意避免過度受側方咬力，尤其應避免用前牙啃瓜子或直接咬骨頭等硬物。
臨床注意事項
1、基牙預備時，切、面預備間隙應為1。5~2。0mm，頰、舌、鄰面預備間隙為1。2~1。5mm，使瓷有一定的厚度以保證其強度和顏色；頸部做肩台，肩台寬度1mm，肩台內角（與已預備的基牙唇頰舌面壁的夾角）應圓鈍，以抵抗來自切緣方向的力量，防止瓷邊緣折裂。2、預備完成後的基牙各面應光滑，線角圓鈍，不能有任何尖銳稜角，以免產生應力集中，造成瓷冠折裂。
3、修整全瓷冠外形時，曾用於金屬的打磨器械不可在瓷上使用，以免金屬顆粒埋入瓷孔隙中引起變色。當接近瓷尖銳邊緣時，砂石應從邊緣向體積較厚的部位移動，以防止瓷邊緣破裂。
4、試戴調色時，要讓患者用唾液將瓷冠與鄰牙打濕，在自然光及白熾燈、螢光燈下評估顏色，最好選配一種在各種光照條件下均能良好匹配的顏色。
5、冠粘固前組織面應清潔、酸蝕並用矽烷偶聯劑，以提高粘結強度。粘結劑可用雙聚合樹脂水門汀或磷酸鋅、玻璃離子，由於粘結劑對半透明瓷冠的最終顏色有一定影響，最好選用顏色相匹配的樹脂水門汀（如A2、C2、B1、B2色）。
6、對刃咬合的牙齒會在修復體切端產生應力，深覆牙會在冠舌側產生張力致半月形折裂，過短牙則固位力不足，因此應儘量避免為對刃、深覆、牙冠過短患者製作全瓷冠。
