氣動架柱式鑽機介紹

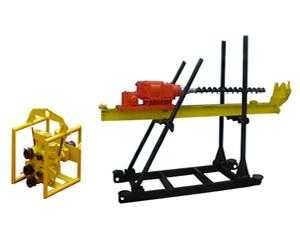

氣動架柱式鑽機氣動架柱式鑽機
氣動架柱式鑽機的工作原理
以壓縮空氣為動力通過迴轉馬達換向閥控制迴轉馬達的迴轉及換向壓縮空氣驅動齒輪馬達旋轉經兩級減速後驅動主軸旋轉進而帶動鑽具工作通過支撐氣缸換向閥控制氣缸的頂緊及鬆開通過進給馬達換向閥控制鑽機的前進及後退。
氣動架柱式鑽機的結構
本機由主機和支撐機構兩部分組成
1.主機由迴轉馬達和進給機構組成
(1)迴轉馬達由馬達、齒輪箱、換向閥等部件組成。換向閥控制馬達的開啟及換向壓縮空氣通過換向閥帶動馬達齒輪及主軸轉動從而帶動鑽具轉動。
(2)進給機構由進給馬達、換向閥、齒條和導軌等部件組成通過換向閥控制進給馬達帶動主動齒輪在齒條上傳動從而帶動迴轉馬達前進及後退達到鑽進的目的。
2.支撐機構由兩個氣缸、四零零零八六零五三七氣缸連線管、氣缸換向閥及副支撐組成。高壓空氣通過換向閥來控制氣缸的升降達到頂緊頂板穩定鑽機的目的副支撐通過調節角度來起到輔助支撐鑽機的作用。
氣動架柱式鑽機的技術參數
型號ZQJC-300/9
工作氣壓0.5Mpa
額定轉矩300Nm
額定轉速290r/min
功率9Kw
鑽孔直徑76-110mm
導軌長度2250mm
導軌推進行程1250mm
最大工作高度1800mm
最小工作高度500mm
主機重280kg
支撐機構重230kg
