氣動攻絲機原理
其結構大致由安裝座,機架,動桿組,機芯,攻絲夾頭,五者組成,新型設備,其各部與套用功能
1. 安裝座,因整機輕巧變於移動,使用該機可安裝於工具機工作檯上,鐵件工件上,永磁座,或移動車
2. 機架:類似於搖臂鑽,可鏇轉或升降
3. 動桿組:能上升降同時彈力投復位,或鏇轉復位
4. 機芯:可鏇轉達到萬向攻絲, 齒輪變速,同時能即時調速,
5. 攻絲夾頭:當扭力過載時保護夾頭,打滑,而不斷絲錐
特點

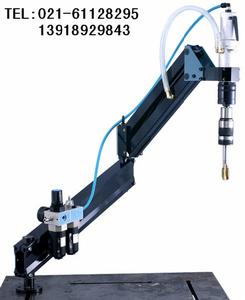

特性： 目前，工業市場主要使用氣動攻牙機、氣動攻絲機，氣動有別於電動，通過空氣壓縮機提供的動力源來工作。氣動攻牙機由氣動主軸、氣管、空氣過濾加油器、鏇臂、伸長臂、固定座、絲攻夾頭構成。 氣動攻牙機主要是輕便，因為有鏇臂、伸長臂、固定座，所以以固定座為原點，以鏇臂、伸長臂為工作半徑，在工作半徑內任意一個點可以輕巧的攻絲。空氣過濾加油器主要是用來將氣源再過濾一次，以保證壓縮氣體沒有太多的水份，氣體被過濾後經過加油器，將油霧化後隨氣源經過氣管到達馬達口。
主軸有正反開關，1、正把手開關摁下，主軸正轉；2、在摁住正把手開關的情況下，同時摁住反轉摁鈕，主軸反轉；3、主軸下端有連線絲攻夾頭的快換接口；4、主軸在停止時可以變速，針對不同的攻絲大小。
絲攻夾頭用來夾持絲錐，然後裝夾到主軸的快換接口上。絲錐夾頭分為安全扭力絲攻夾頭和無扭力絲攻夾頭。
我們通過以上部件的連線並安裝在工作檯上，就可以需要加工的產品進行攻絲。
特點：
1、壓縮空氣驅動，安全快速高效。
2、較小氣壓力和氣量(5-8Kg/cm2)，超大扭力輸出。
3、能對各種鋼材、鐵、銅、鋁、塑膠等材料攻絲。
4、筒夾帶過載保護裝置，絲攻損傷較少，螺牙精度高。
5、操作簡單輕便，完全不需要經驗和力量。
6、加工成本較使用CNC加工中心，銑床帶攻絲器或手動攻絲低許多。
7、較重的工作物不需要定位裝置或移動，裝加萬向頭可輕鬆搞定。
8、定位迅速快和較高的切削速度，增加生產量。
9、透孔或盲孔，絲攻均不致斷裂、垂直、水平(萬向)角度均能攻絲。
三、套用領域
套用領域 適用於汽車或機車的車身、車架、底盤、連桿、發動機、汽缸及各種機械零部件、工具機工具、五金製品、金屬管、齒輪、泵體、閥門、緊固件等零部件加工。攻絲機是一種在機件殼體、設備端面、螺母、法蘭盤等各種具有不同規格的通孔或盲孔的零件的孔的內側面加工出內螺紋、螺絲或叫牙扣的機械加工設備。攻絲機也叫攻牙機、螺紋攻牙機、螺紋攻絲機、自動攻絲機等。根據驅動動力種類的不同，攻絲機可以分為手動攻絲機、氣動攻絲機、電動攻絲機和液壓攻絲機等；根據攻絲機主軸數目不同，可分為單軸攻絲機、二軸攻絲機四軸攻絲機、六軸攻絲機、多軸攻絲機等；根據加工零件種類不同，攻絲機又可分為模內攻絲機、萬能攻絲機、熱打螺母攻絲機、法蘭螺母攻絲機、圓螺母攻絲機、六角螺母攻絲機、盲孔螺母攻絲機、防盜螺母攻絲機等多種型號；根據攻絲機加工過程的自動化程度不同，攻絲機可分為全自動攻絲機、半自動攻絲機和手動攻絲機等；根據攻絲機攻牙時是否同時鑽孔，攻絲機又分鑽孔攻絲機、擴孔攻絲機等。全自動攻絲機自動化程度最高，工作時，只要把零件毛坯放入料斗中即可自動進料，自動定位，自動夾緊，自動攻牙、自動卸料，一個工人可以同時操作多台設備，生產效率高，可顯著節約勞動力成本！優質攻絲機具有設計新穎、結構合理、簡便易用、自動化程度高、使用方便、效率高、免維護、性價比極高等特點，優質的螺母攻絲機加工出的各種螺母螺紋光潔度高，成品合格率高。 氣動
攻絲機原理
氣動攻絲機採用壓縮空氣驅動，安全快速高效；較小氣壓力和氣量（0.4-0.8mpa），超大扭力輸出；能對各種鋼材、鐵、銅、鋁、塑膠等材料攻絲；筒夾帶過載保護裝置，絲攻損傷較少，螺牙精度高；操作簡單輕便，完全不需要經驗和力量；加工成本較使用CNC加工中心，銑床帶攻絲器或手動攻絲低許多；較重的工作物不需要定位裝置或移動，工作面積特大（半徑100-2100mm範圍內）；定位迅速快和較高的切削速度，增加生產量；透孔或盲孔，絲攻均不致斷裂、垂直、（萬向）角度均能攻絲；加工範圍大：(M4-M24)。產品，使用壽命的保證。
氣動攻絲機配有精密扭力筒夾，筒夾自身帶有過載保護裝置。扭力筒夾採用汽車離合器的原理，即便是盲孔，也不必擔心會扭斷絲攻，有效地對扭力的進行控制，保證絲錐不易扭斷或損壞；螺牙精度達到7級或以上，透孔或盲孔攻絲時均不出現斷牙、壞牙現象。 套用範圍
氣動攻絲機面向市場以來，以它輕便、靈活、高效以及具有其它類似設備無法取代的優點，深受廣大用戶的關愛。它避免了車床、鑽床或手動攻絲的局限，且省時、省力、不易爛牙、絲錐不易折斷等，其顯著的特點受到用戶的廣泛好評和採用。此機適用於所有機械製造行業，現大陸客戶涵蓋了工具機、模具(廠)機械、塑膠機械、印刷機械、包裝機械製造廠、工程機械、汽車機車零部件、航空發動機、機車車輛、菸草機械以及通用機械等行業 攻絲機特點
氣動攻絲機輕便、靈活、高效以及具有其它類似設備無法取代的優點。 重複定位迅速快，工作範圍大，操作安全，普通氣泵5-8公斤即可，新款氣動攻牙機避免了車床、鑽床或手動攻牙的局限，省時、省力、不易爛牙、絲錐不易折斷等。攻絲機夾頭具有高扭力保護，氣動攻牙機適用於所有機械製造行業，工具機、模具(廠)機械、塑膠機械、印刷機械、包裝機械製造廠、工程機械、汽車機車零部件、航空發動機、機車車輛、菸草機械以及通用機械等行業。
產品名稱: TR-12
TR-12氣動攻絲機面向市場以來，以它輕便、靈活、高效以及具有其它類似設備無法取代的優點，深受廣大用戶的關愛。它避免了車床、鑽床或手動攻絲的局限，且省時、省力、不易爛牙、絲錐不易折斷等，其顯著的特點受到用戶的廣泛好評和採用。此機適用於所有機械製造行業，現大陸客戶涵蓋了工具機、模具(廠)機械、塑膠機械、印刷機械、包裝機械製造廠、工程機械、汽車機車零部件、航空發動機、機車車輛以及通用機械等行業。
TR-12氣動攻絲機 技術參數
型號TR-12
攻絲能力M4-M24
工作半徑1200mm
工作氣壓0.4-0.8mpa
重量28KG
轉速90/250rpm
標準配置
氣動攻絲機主軸，迴旋臂，固定座，油水分離器，八個安全扭力筒夾，扭力調節扳手一把，六角扳手一套，螺絲刀兩把
可選配置
扭力筒夾，萬向頭，磁座，氣泵
可選轉速 90/250rpm,160/500rpm,250/800rpm
型號MJ424
英國馬頭牌氣動攻牙機，攻絲機,您現在為台室攻絲機工作範圍小？老是斷絲錐？盲孔攻不到底？手攻絲效率低發愁嗎？
英國 “馬頭牌”氣動攻絲機出現，所有問題都解決了。
技術革新
拓爾氣動攻絲機採用壓縮空氣驅動，安全快速高效；較小氣壓力和氣量（0.4-0.8mpa），超大扭力輸出；.能對各種鋼材、鐵、銅、鋁、塑膠等材料攻絲；筒夾帶過載保護裝置，絲攻損傷較少，螺牙精度高；操作簡單輕便，完全不需要經驗和力量；加工成本較使用CNC加工中心，銑床帶攻絲器或手動攻絲低許多；較重的工作物不需要定位裝置或移動，工作面積特大（半徑100-2100mm範圍內）；定位迅速快和較高的切削速度，增加生產量；透孔或盲孔，絲攻均不致斷裂、垂直、水平（萬向）角度均能攻絲；加工範圍大：(M4-M24)。產品，使用壽命的保證。
拓爾氣動攻絲機配有精密扭力筒夾，筒夾自身帶有過載保護裝置。扭力筒夾採用汽車離合器的原理，即便是盲孔，也不必擔心會扭斷絲攻，有效地對扭力的進行控制，保證絲錐不易扭斷或損壞；螺牙精度達到7級或以上，透孔或盲孔攻絲時均不出現斷牙、壞牙現象。
套用範圍
氣動攻絲機面向市場以來，以它輕便、靈活、高效以及具有其它類似設備無法取代的優點，深受廣大用戶的關愛。它避免了車床、鑽床或手動攻絲的局限，且省時、省力、不易爛牙、絲錐不易折斷等，其顯著的特點受到用戶的廣泛好評和採用。此機適用於所有機械製造行業，現大陸客戶涵蓋了工具機、模具(廠)機械、塑膠機械、印刷機械、包裝機械製造廠、工程機械、汽車機車零部件、航空發動機、機車車輛、菸草機械以及通用機械等行業
型號TR-16 國產攻絲機，氣動攻絲機又名：攻絲機攻牙機氣動攻牙機萬能攻絲機萬能氣動攻絲機萬能能氣動攻牙機 萬向氣動攻絲機的標準配置 氣動三點組合，氣動馬達，伸長臂，固定座，筒夾快換系統，潤滑裝置 氣動攻絲機的主要技術參數介紹 馬達轉速：400轉/分鐘 攻絲範圍： M3至M12 扭力夾頭(進口）：M3、M4、M5、M6、M8、M10、M12 工作最大半徑：900MM
氣動攻絲機的主要優點
1、新型專利產品，壓縮空氣驅動，安全快速高效。
2、較小氣壓力和氣量(5-8Kg/cm2)，超大扭力輸出。
3、能對各種鋼材、鐵、銅、鋁、塑膠等材料攻絲。不易斷絲。
4、筒夾帶過載保護裝置，絲攻損傷較少，螺牙精度高。
5、操作簡單：手握馬達，對準孔，按住開始按鈕，開始攻絲，攻到預定深度，按住退出按鈕，絲錐頭自動退出，完成一次攻絲作業。
6、加工成本較使用CNC加工中心，銑床帶攻絲器或手動攻絲低許多。
7、較重的工作物不需要定位裝置或移動，裝加萬向頭可輕鬆搞定。
8、定位迅速快和較高的切削速度，增加生產量。
9、透孔或盲孔，絲攻均不致斷裂、氣動攻絲機特有的安全扭力夾筒使絲錐在攻絲中遇到盲孔時，自動打滑，保護了絲錐頭，高精度的絲錐保證了攻絲的高精度。
10.重複定位迅速，可以在一塊工件上連續攻絲作業，免去了老式攻絲機每攻絲一次，重新調整工件位置的不便，大幅度提高生產效率； 工作活動範圍大，特有的萬向頭，可以保證攻任何角度的螺.
三、硬體功能特點
1.恆力矩64細分驅動器
2.進口先進滾動導軌結構
3.高精度步進電機
4.適宜各種工作環境
5.高精度高頻氣閥
注意事項
一、調節垂直：1、讓氣動馬達下方的快換接頭與工作桌面或工件的平面接觸，確定快換接頭與工作桌面垂直，(快換接頭與工作桌面無間隙)，然後再鎖緊垂直板或萬向頭之4隻固定螺絲。
2、將空氣管接於三聯件與馬達之間。
二、氣動馬達操作
1、氣動馬達壓下前端之“扳機”則馬達正轉；攻絲，同時壓下後端之“反轉按鈕”則氣動馬達反轉；退出。 2、平行臂能很輕易的移動至攻絲位置，不要很用力往下壓，讓絲錐就像導螺桿似地、無阻力地進出螺孔。
三、空氣要求：
1、進氣管必須在3/8吋或10mm以上，長度不宜超過10M。
2、設定壓力在3-6KG。
3、調整空氣三聯件之滴油速度為每分鐘3至5滴，若滴油太快則馬達上端會因排氣中含油太多而變得濕潤.
4、每天檢查油杯中的油量、油質和滴油速度。
5、請使用氣動工具專用油 (黏度30左右)；推薦：縫紉機潤滑油，清淡的潤滑油。
日常保養
1.經常給空壓機排水。空壓機要經常排水，如果空壓機水太多沒及時排掉，會帶到氣動馬達裡面，時間久了，軸承變的不靈活。2.氣動攻牙機慮水的杯子（左邊的杯）要經常排水。
3.雙聯件的油杯（右邊的杯）要加油。氣動攻牙機的氣動馬達裡面只要是軸承和齒輪構成，很需要潤滑。加油了，工作就靈活，氣動攻牙機就經久耐用。
