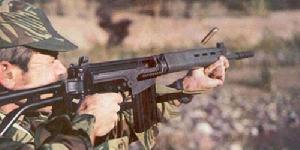

產品名稱:FN FAL 7.62mm 自動步槍
FN FAL 7.62mm Automatic Rifle生產單位:[研製單位]比利時國營赫斯塔爾公司(FN公司)
FN Herstal SA, BE
現狀:裝備
概 述
FN FAL(法文fusil Aotomatique Légère的首字母縮寫,意為輕型自動步槍)
步槍於1951年由迪多恩·塞夫開始研製,最初設計發射德國二次大戰中研製的7.92×33,mm短彈,後由於美國研製的T65式7.62mm槍彈被選定為北約的統一口徑,也採用了7.62mm口徑。FN FAL自動步槍有4種型號:FAL50-00式,為標準型,採用固定槍托、標準槍管;FAL50-64式,也配標準槍管,但用的是向右摺疊的金屬槍托;FAL50-63式,槍托與FAL50-64式相同,但槍管較短;FAL50-41式,採用固定式槍托,配兩腳架和重槍管,作輕機槍用,有時也稱FAL HB。
1953年,比利時、加拿大和澳大利亞決定採用FN FAL自動步槍。1954年,英國也決定裝備。不到6年時間,聯邦德國、以色列、紐西蘭等國都裝備了FN FAL自動步槍。在使用該槍的國家中,有的是特許生產,有的則是仿製時稍加改進以適合本國需要。該槍在奧地利叫做58式突擊步槍,在德國被稱為G1式,在英國被稱為L1A1式,在加拿大被稱為C1式。該槍曾銷售到90多個國家,直到80年代初還有40多個國家的軍隊裝備。目前,除FAL50-41式停產外,其餘型號仍在生產。
結構特點
FN FAL自動步槍堅實可靠,精度好,使用方便,分解簡單,氣體調節器結構新穎,
1.槍
該槍採用導氣式工作原理,整個導氣裝置位於槍管上方。導氣箍前端有可調整的螺旋頂塞,當調整到正常射擊位置時,頂塞上的孔就和槍管上的導氣孔對正,氣體便可以進入導氣箍進而作用於活塞頭。此時,頂塞上方露出字母A。再旋轉180°時,導氣孔即被堵住,槍呈非自動狀態。此時,頂塞上方露出字母Gr,意即發射槍榴彈。活塞筒的前端置於導氣箍內,與氣體調節器相連線。調節器上有三個孔,和導氣管上的排氣孔對準的孔越小,作用於活塞上的火藥氣體就越多。由於整個導氣裝置裝在槍管上方,所以全槍的重心落在槍膛軸線上,因此射擊時槍的後坐不會引起槍口上跳。槍管前端有消焰器(兼作槍榴彈發射器座)。
槍機框位於槍機上方。機框連桿用鉸鏈結合於機框後端。機框後坐時,通過連桿壓縮槍托中的復進簧,復進簧伸張,又通過連桿推動機框復進。機框內有開、閉鎖斜面,在自動循環過程中與槍機上對應的開、閉鎖斜面相互作用,使槍機後端上抬或下落,完成開、閉鎖動作。機匣左側有機柄和拉桿,關上機柄的保險卡筍,拉桿就不能向後移動。快慢機有保險、單發和連發三個位置。
發射機座後端與槍托及槍托內的復進簧套管相連線。發射機座內裝有機匣卡筍、扳機、擊發阻鐵、擊錘和不到位保險阻鐵。槍管護木後端卡在固定環中,前端由橫銷固定。後期生產的型號用金屬護筒代替了木製護木。
2.瞄準裝置
該槍採用機械瞄準具,柱形準星高度可調,準星護翼和導氣箍連為一體。覘孔式立框表尺板可以橫向移動。
3.彈藥
該槍使用北約7.62mm槍彈。
性能數據
50-00式 | 50-64式 | 50-63式 | 50-41式 | |
口徑 | 7.62mm | 7.62mm | 7.62mm | 7.62mm |
初速 | 840m/s | 840m/s | 840m/s | 840m/s |
有效射程 | 650m | 650m | 650m | 650m |
槍口動能 | 3417J | 3417J | 3417J | 3417J |
理論射速 | 650~700發/min | 650~700發/min | 650~700發/min | 650~700發/min |
自動方式 | 導氣式 | 導氣式 | 導氣式 | 導氣式 |
閉鎖方式 | 槍機偏轉式 | 槍機偏轉式 | 槍機偏轉式 | 槍機偏轉式 |
發射方式 | 單發、連發 | 單發、連發 | 單發、連發 | 單發、連發 |
供彈方式 | 彈匣 | 彈匣 | 彈匣 | 彈匣 |
容彈量 | 10發、20發 | 10發、20發 | 10發、20發 | 10發、20發 |
全槍長 | 1090mm | 1150mm | ||
槍托打開 | 1095mm | 1020mm | ||
槍托摺疊 | 845mm | 770mm | ||
槍管長 | 533mm | 533mm | 533mm | 533mm |
膛線 | 4條,右旋,纏距305mm | |||
全槍質量(不含彈匣或刺刀) | 4.25kg | 3.9kg | 3.75kg | 6.0kg |
瞄準裝置 | ||||
準星 | 柱形 | 柱形 | 柱形 | 柱形 |
照門 | 覘孔式 | 覘孔式 | 覘孔式 | 覘孔式 |
配用彈種 | 北約7.62×51,mm槍彈 |
