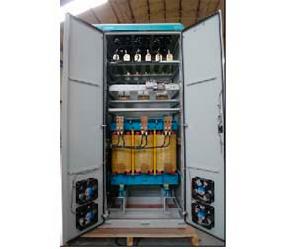

正弦波濾波器簡介
正弦波濾波器，就是將SPWM調製波濾成近似正弦的電壓波形。
正弦波濾波器特點
1.延長電機壽命
2.保護電機絕緣
3.減小電機軸承電流
4.增加傳輸距離
5.提高系統可靠性
SWF正弦波濾波器6.套用該濾波器後普通電機可以取代變頻電機7.對電磁干擾的抑制效果好
8.由於變頻器的輸出含有高頻諧波，增加了動力電纜及電機的損耗；同時極高的dv/dt會引起數MHz的輻射干擾；如果電機需要長線傳輸時(電機線纜超過50米)，由於行波反射引起電機端電壓疊加，使電機絕緣破壞，甚至使電纜爆裂。
9.對於諧波電流，可以通過改變調製方式，降低諧波分量但並不能完全消除。由dv/dt引起的射頻干擾，可以加裝dv/dt電磁濾波器，但只能對一定長度的電纜有效，並不適合任意長度的電纜。
10.能同時解決以上問題的有效方法使在變頻器輸出側加裝正弦波濾波器，將SPWM調製波濾成近似正弦的電壓波形，正弦波濾波器由高頻出相電抗器，RC迴路，共模電抗器組成。可以有效的抑制高頻損耗及dv/dt射頻干擾，並使電機和變頻器的線纜延長至500米，甚至使3千米。
正弦波濾波器的功能
正弦波濾波器的作用是將變頻輸出的PWM波轉換成正弦波。在電機電壓為50Hz時，使用正弦波濾波器其畸變係數約為5% （部分品牌的變頻器套用後，畸變率會大於此數據）。
其主要的功能包括兩個方面：1、調整變頻器輸出的波形。變頻器輸出的波形為PWM波，是介於方波和正弦波之間的波形，加上正弦波濾波器之後，會把PWM波改造成比較像正弦波的波形；2、實現變頻器的遠距離傳輸。一般情況下，國產的變頻器與負載的距離，超過50米，就必須要加電抗器，如果對變頻器輸出波形有要求的話，就要加正弦波濾波器；對於進口變頻器來講，一般情況下，距離超過100米，就要加。這個距離，指的是連線的長度。由於正弦波濾波器的價格比較高，一般情況下，如無特殊要求，加個變頻器專用濾波器就夠了。關於DV/DT濾波器，其實，就是變頻器專用濾波器，只有專業廠家生產的變頻器專用濾波器，才具有DV/DT抑制功能的。而DV/DT，就是指的電壓變化率，是衡量電壓突變的一個指數。
選擇及使用正弦波濾波器的注意事項：
1.使用正弦波濾波器後，變頻器的負載能力將低於系統額定的數值。
2.正弦波濾波器會使經過濾波後的電壓產生一定比例的壓降。在基波頻率50Hz時，壓降約為10% 。其比例與基波頻率的變化成正比。
3.濾波器在將PWM波濾波為正弦波過程中會濾除大量高次諧波成分，因此導致濾波器在空載時變頻器會有約占變頻器額定輸出電流5%~7.5%的空載電流（380V 50Hz條件下。此電流與基波頻率及變頻器輸出電壓成正比）。
4.使用正弦波濾波器後的可接導線長度參見產品說明書。
5.濾波器在使用時應保證良好通風
正弦波濾波器套用場合
變頻傳動系統：提升機、水泵、風機等
交流電源：風力發電、UPS等
正弦波濾波器覆蓋行業
冶金、煤炭、石化、水處理、新能源
正弦波濾波器必須安裝的情況
正弦波濾波器必須安裝的情況變頻器需要經長線電纜(電纜長度大於300米)接電機
變頻器經過變壓器接電機
正弦波濾波器主要技術規格
| 額定電壓(線-線)（UN） | 380VAC，660VAC，1140VAC |
| 額定功率(PN) | 5kW-250kW(更大功率需定製) |
| 輸入電壓形式 | PWM波 |
| 適用開關頻率 | 適用變頻器載波頻率2-10kHz |
| 基波頻率 | 10-60Hz |
| 負載形式 | 典型電機負載;標準升壓變壓器;其它線性負載 |
| 到電機的最遠距離 | 5000米 |
| 耐電壓 | 線-外殼3000VAC，2秒 |
| 電流過載能力 | 150%IN，1分鐘，每小時 |
| 電壓降 | 小於10%UN，於50Hz 空載電流小於10%IN |
| 環境溫度範圍 | -25~+50℃ |
| 品牌 | 薩頓斯 |
正弦波濾波器型號定義
正弦波濾波器型號定義見右圖
