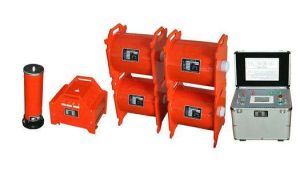

檢驗用諧振升壓裝置

檢驗用諧振升壓裝置

電容式電壓互感器(CVT)在進行校驗時,試驗頻率必須在50Hz的條件下進行,同時現場地理條件複雜,傳統的實驗諧振裝置已經很難滿足現場搬運、試驗的要求,XZB-H型可調諧振升壓裝置是國內最先用於現場效驗的可調試諧振裝置,已廣泛用於國內500kV及以下的電容式電壓互感器的現場校驗。

產品概述

檢驗用諧振升壓裝置

隨著 BY-CVT(電容式電壓互感器)技術的不斷成熟, CVT得到不斷的推廣。採用傳統的方式對CVT進行校驗,由於 BY CVT的主電容量比較大,一般為0.005~0.02霧,因此,對試驗電源的容量要求就很高,通常為幾十上百千伏安甚至幾百千伏安,現場往往難得找到這么大容量的電源,而且,這么大容量的電源重量為好幾百公斤甚至好幾噸,不易於搬動,不易於現場試驗。因此,我們採用了串聯諧振的原理,採用了無極手動調感的技術,研發出了新一代的CVT校驗專用工頻串聯諧振升壓裝置,使得所需電源、試驗設備體積和重量幾十倍的下降,方便的滿足35kV、66kV、110kV、220kV、330kV、500kV電壓等級各類型CVT校驗的升壓要求。該系列裝置採用多節電抗器串聯的方式,體積小、重量輕,接線操作簡單,是電力計量、高壓測試專業人員理想的新型換代產品。
電容式電壓互感器(CVT)在進行校驗時,試驗頻率必須在50Hz的條件下進行,同時現場地理條件複雜,傳統的實驗裝置已經很難滿足現場搬運、試驗的要求,XZB-H型可調諧振升壓裝置是國內最先用於現場校驗的可調式諧振裝置,已廣泛用於國內500kV及以下的電容式電壓互感器的現場校驗。

根據用戶要求,電抗器分為固定電抗器和可調電抗器兩種方式。

別稱

諧振升壓裝置、升壓諧振、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器串聯諧振升壓試驗設備

系統主要技術指標

使用條件 環境溫度:10℃~+40℃

相對濕度:≤90%
工作頻率 50HZ
輸入電壓 AC220(單相)
輸出電壓波形失真度 優於0.5%
額定輸入容量 5KVA(2台電抗器)

5KVA(4台電抗器)

10KVA(6-8台電抗器)
額定輸入電壓 220V(4台電抗器)
額定輸入電流 22.7A/45.4A
額定輸出電壓 76.2KV(2台電抗器)
額定輸出電壓 152.4KV(4台電抗器)
額定輸出電壓 209.6KV(6台電抗器)
額定輸出電壓 303.1KV(8台電抗器)
額定輸出電流 0.5A/1A
單台電抗器耐壓 40KV/60KV
單台電抗器容量 20KVA/40KVA/60KVA
單台電抗器容量 45㎏/60㎏

檢驗用諧振升壓裝置的特性

1、輸出電壓電流波形良好,失真度小於0.5%;
2、需要電容量小。所需電源容量為試驗容量的1/Q倍,而Q值可以做到20-60;
3、不需要過壓保護。當試品發生擊穿時,系統失諧,諧振高壓消失,電抗器立即起到限制短路電流的作用,不會加劇對試品的損壞;

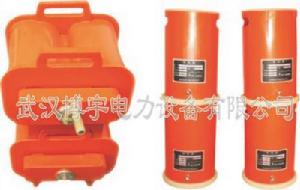

4、檢驗用諧振升壓裝置為乾式組合串聯諧振裝置,由勵磁變壓器和多個諧振電抗器組成。
5、檢驗用諧振升壓裝置將調壓控制箱和勵磁變壓器合二為一,做成一體化結構,體積小,重量輕,接線簡單。

6.保護功能完善,具備零位保護(電壓輸出控制旋鈕不在零位時,禁止系統啟動),過壓保護,過流保護,閃
絡保護等功能,保證了系統的可靠性。

7、便於現場搬,該裝置為乾式組合串聯諧振裝置,由勵磁變壓器和多個諧振電抗器組成,單個組成單元體積
小,重量輕,便於搬動,適合現場使用。

參數

電抗器台數 控制箱容量
(kVA) 勵磁變容量
(kVA) 勵磁變電壓
(kV) 裝置輸出電壓
(kV)
110kV 2 5 5 6 80
220kV 4 5 5 10 160
330kV 6 10 10 15 240
500kV 8 10 10 20 320
