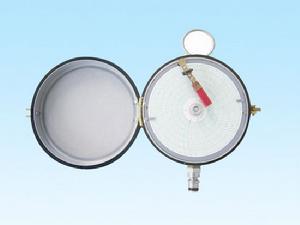

機械式圓圖儀

用途

主要用於測量記錄礦井綜采支架或單體支柱液壓缸內部液體受頂板作用的壓力變化曲線，亦記錄液壓系統內部非蝕流體的壓力曲線。

技術參數

精度等級：2.5級
測量範圍：0-60MPa
外觀尺寸：φ170*60㎜
連續記錄時間：一周
錄紙速度：1轉24小時
接口：內螺紋M10

結構

屬機械能式記錄儀，由測量機構和記錄機構兩部分組成。

使用方法和注意事項

1、儀表在出廠前已調試好，不得隨意拆卸。
2、換紙前將筆架機構抬起，取下壓紙帽，將圓圖紙平整放好，並校準時間刻度，上緊壓紙帽，放下筆架，將儀表外蓋鎖緊。
3、記錄筆頭要輕壓在記錄紙上。
4、鐘錶機芯注意保護，不宜上滿弦，用力不宜過大。
5、筆架有調零裝置，抬起機構上下調整旋鈕，用戶可根據需要進行調整。
6、儀表出現故障時及時與廠家聯繫，有廠家安排或指導維修。
