標準型氣液增壓缸

標準型氣液增壓缸是能將輸入壓力變換，以較高壓力輸出的液壓元件。森拓氣液增壓缸是將油壓缸與增壓器相結合，利用增壓器的大小不同受壓截面面積之比，以及帕斯卡能源守衡原理而工作。因為壓力不變，當受壓面積由大變小時，則壓強也會隨大小不同而變化的原理，從而達到將氣壓壓力提高到數十倍的壓力效果，以預壓式增壓缸為例：當工作氣壓壓在液壓油（或活塞）表面時，液壓油會壓縮空氣作用而流向預壓行程腔，此時液壓油會迅速推動式件作位移，當工作位移遇到阻力大於氣壓壓力時缸則停止動作，此時，增壓缸的增壓腔因為電信號（或氣動信號）動作，開始增壓從而達到成型產品的目的。

標準型氣液增壓缸介紹

標準型氣液增壓缸（立式氣液增壓缸）：本產品結構合理，操作方便，快捷，穩定，出力大。可訂製出力1-100噸。安裝方式為正裝或水平安裝。

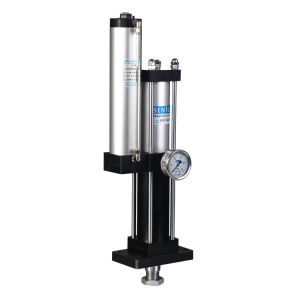

標準型氣液增壓缸

適合：產品衝壓，裁斷，成型，鉚接，裝配等工作場合。

操作說明

·產品名稱：jra 1～80T增壓缸
·作動方式：雙動
·作動條件：4～7kg/cm²壓縮空氣 ·液壓抗磨油：VG68#抗磨液壓軸
·工作溫度：0～60℃
·操作速度： 50～40mm/s
·油缸耐壓：300kg/ cm²
·氣缸耐壓：12kg/ cm²
·預壓行程公差：+1.00mm 0.00mm
·力行程公差:+0.20mm 0.00mm
·工作頻率：25～45次/min(與行程長短成反比)
·高壓出力：1～80噸

產品特點

·結構合理，維護保養簡便；
·出力速度平穩，工作狀態穩定；
·適用於：擠壓，彎曲，沖孔，成型，鉚合，
修毛邊，裝配及等作業：
·安裝方式：正裝
·可接受特殊規格訂製

輸出力參數表

​					​	​	​	​
缸徑及噸位	4kg/cm²		5kg/cm²	​	6kg/cm²		6kg/cm²
增壓出力	回程力	增壓出力	回程力	增壓出力	回程力	增壓出力	回程力	​
63/1T	985	80	232	100	1478	120	1725	140
80/5T	4000	140	5000	180	6000	220	7000	260
100/10T	6240	240	7800	300	9360	360	10920	420
125/20T	14000	360	17500	540	21000	540	24500	630
125/30T	20000	360	25000	450	30000	530	35000	620
160/40T	21000	650	26000	800	31000	1050	37000	1100
220/60T	42000	1100	52600	1380	63000	1650	73600	1930
220/80T	59300	1300	74200	1650	89000	1980	103800	2300

　備註：上表提升為理論數據，實際回程拉力建議不要超過以上數據的50%方不影響動速度。
