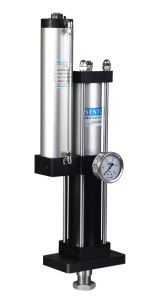

複合式增壓缸

複合式增壓缸

增壓缸是結合是氣缸和油缸優點而改進設計的,森拓增壓缸是液壓油與壓縮空氣嚴格隔離,缸內的活塞桿接觸工作件後自動啟程,動作速度快,且較氣壓傳動穩定,缸體裝置簡單,出力調整容易,相同條件下可達到油壓機之高出力,能耗低,軟著陸不損模具,安裝容易並且特殊增壓缸可360度任意角度安裝,所占用的空間小,故障少無溫升之困擾,壽命長,噪聲小,等核心特性。

增壓缸介紹

複合式增壓缸:外形小巧精美,又名迷你型增壓缸.其特點在於:速度特快(有一定行程限制),工作速度穩定,缸體體積短小,安裝方式為正裝。
操作說明
·
產品名稱:STA 1~200T增壓缸
增壓缸增壓缸

·作動方式:雙動
·作動條件:4~7kg/cm²壓縮空氣
·液壓抗磨油:VG68#抗磨液壓軸
·工作溫度:0~60℃
·操作速度:50~40mm/s
·油缸耐壓:300kg/ cm²
·氣缸耐壓:12kg/ cm²
·預壓行程公差:+1.00mm 0.00mm
·力行程公差:+0.20mm 0.00mm
·工作頻率:30~60次/min(與行程長短成反比)
·高壓出力:1~200噸

產品特點

·外形結構簡單輕巧,
·動作速度,出力大,平穩
·操作維護簡便,
·適用於:擠壓,彎曲,沖孔,成型,鉚合,修毛邊,裝配及等作業:
·安裝方式:正裝
·可接受特殊規格訂製
產品提升及理論高壓出力對照表
缸徑及噸位 4kg/cm² 5kg/cm² 6kg/cm² 7kg/cm²
增壓出力 程力 增壓出力 回程力 增壓出力 回程力 增壓出力 回程力
50/1T 780 50 920 63 1160 70 1350 90
63/2T 1250 50 1550 100 1850 120 2150 140
63/3T 2000 80 2500 100 3000 120 3500 140
80/5T 4000 160 5000 200 6000 240 7000 280
100/8T 5000 240 6250 300 7500 360 8700 420
1OO/10T 7850 220 9800 300 11800 375 13800 430
100/14T 9700 250 11900 310 14300 375 16700 435
備註:上表提升為理論數據,實際回程拉力建議不要超過以上數據的50%方不影響動速度。
