東遠芯睿SC-VG75全覆蓋式顯示卡水冷頭

東遠芯睿SC-VG75全覆蓋式顯示卡水冷頭

水冷散熱器東遠芯睿SC-VG75全覆蓋式顯示卡水冷頭散熱方式: 東遠芯睿SC-VG75全覆蓋式顯示卡水冷頭 支持公版HD7950等系列顯示卡水冷頭散熱

基本信息

基本參數

散熱器類型:

水冷散熱器
東遠芯睿SC-VG75全覆蓋式顯示卡水冷頭東遠芯睿SC-VG75全覆蓋式顯示卡水冷頭

散熱方式:

水冷

適用範圍:

支持公版HD7950顯示卡,核心、顯存、供電部位散熱

水冷參數

型號 SC-VG75
支持平台
東遠芯睿SC-VG75全覆蓋式顯示卡水冷頭東遠芯睿SC-VG75全覆蓋式顯示卡水冷頭

支持公版HD7950等系列顯示卡水冷頭散熱
材質 紫銅
表面處理 電鍍環保質感處理
接頭 標配G1/4-8鍍黑快擰
套用 支持公版HD7950系列顯示卡核芯、顯存、供電散熱

製作工藝

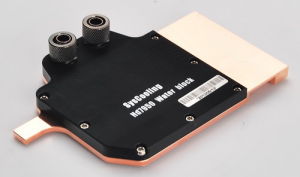

東遠芯睿SC-VG75全覆蓋顯示卡水冷頭採用全覆蓋式的設計,底座銅片使用微切割工藝,使銅片與顯示卡接觸距離大大縮短到1.0mm,超低水阻設計,超密集並聯水道,更強吸熱效率。底座銅片採用鍍亮鎳處理,提升散熱器的防腐蝕、氧化性和耐久度。東遠skving技術,超大吸熱面積,最大限度從熱源帶走熱量,先進的密封技術等級工藝,防漏,更可靠

產品安裝

首先,準備好安裝用具,將東遠芯睿SC-VG75全覆蓋顯示卡水冷頭背面的保護膜撕掉。

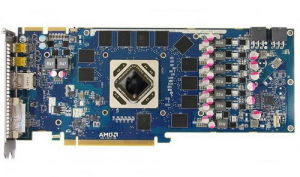

在這次安裝中使用的是訊景7950顯示卡,這款顯示卡是一款專為遊戲用戶設計的顯示卡,擁有雙風扇設計,性能表現非常的出色。
東遠散熱有限公司為該款水冷頭顯示卡冷頭標配導熱貼1.5mm厚,共25片。用於固定水冷頭M2.5*6螺絲7顆,針管式導熱矽脂1個
用十字螺絲刀將訊景7950顯示卡的原裝風扇卸下,把拆卸下的原裝螺絲收拾好幾放置,以便在今後對顯示卡進行售後維修時使用。
在訊景7950顯示卡的顯存及供電模組,貼上導熱貼,同時,要把核心處的導熱矽脂擦除乾淨,重新塗抹廠家標配的導熱矽脂。(注意均勻塗抹導熱矽脂,切不可塗抹的太厚。太厚反而會影響散熱能力)
東遠芯睿SC-VG75全覆蓋顯示卡水冷頭安裝在顯示卡上,在安裝時儘量把顯示卡與冷頭的孔距對齊,以防在安裝背板螺絲時導致顯示卡上的導熱貼錯位,影響散熱效果。
在這可以教大家一個檢查東遠芯睿SC-VG75全覆蓋顯示卡水冷頭,安裝是否貼合顯示卡的小竅門,把安裝好的水冷頭再次拆卸下來,看看導熱貼和導熱矽脂是否於冷頭的銅面完全貼合,如上圖的則是正確的結果。
最後,再把11顆2.5*6的螺絲固定在顯示卡背板上,然後把導液管在熱水中浸泡一段時間變軟後套在G1/4-8鍍黑快擰外環上,用彈簧卡把導液管固定在彎頭上即可。
