概述
智慧型液位變送器智慧型液位變送器顯示儀適用於石油化工、冶金、電力、製藥、供排水、環保等系統和行業的各種介質的液位測量。精巧的結構，簡單的調校和靈活的安裝方式為用戶輕鬆地使用提供了方便。4～20mA、 0～5v、 0～10mA等標準信號輸出方式由用戶根據需要任選。
工作原理
用靜壓測量原理：
當智慧型液位變送器器投入到被測液體中某一深度時，感測器迎液面受到的壓力公式為：Ρ = ρ .g.H + Po
式中：
P ：變送器迎液面所受壓力
ρ：被測液體密度
g ：當地重力加速度
Po ：液面上大氣壓
H ：變送器投入液體的深度
同時，通過導氣不鏽鋼將液體的壓力引入到感測器的正壓腔，再將液面上的大氣壓 Po 與感測器的負壓腔相連，以抵消感測器背面的 Po ，使感測器測得壓力為：ρ .g.H ，顯然 , 通過測取壓力 P ，可以得到液位深度。
功能特點
◆穩定性好，滿度、零位長期穩定性可達 0.2%FS/ 年。在補償溫度 0 ～ 70 ℃範圍內，溫度飄移低於 0.2%FS ，在整個允許工作溫度範圍內低於 0.5%FS 。
◆具有反向保護、限流保護電路，在安裝時正負極接反不會損壞變送器，異常時送器會自動限流在 30mA以內。
◆固態結構，無可動部件，高可靠性，使用壽命長。
◆安裝方便、結構簡單、經濟耐用。
主要技術參數
測量範圍： 0-0.1 米～ 0-35 米
最大過載： 不超過管長1.5倍
測量形式： 平衡罩式
精度等級： 0.5%F · S
電源電壓： 24VDC
負載電阻： ≤ 500 Ω
測量介質： 各種液體
長期穩定性： ± 0.2% F · S/ 年
環境相對濕度： 0 ～ 95%
補償溫度： 0 ～ 70 ℃
工作溫度： -40 ～240℃ 最高溫度可以做到 350 度（需定做）
結構特點
外殼： 壓鑄合金鋁
主體結構材料： 1Cr18Ni9Ti
電氣接口： M20×1.5
調試方法
擰下保護蓋，即可看到調零和滿程電阻器，外接標準電源及電流表（0 . 2極以上），即可調整，步驟如下：
◆在變送器沒有液體的情況下，調節零點電阻器，使之輸出電流4 m A，
◆變送器加液到滿量程，調節滿程電阻器，使之輸出電流20 m A，
◆反覆以上步驟兩三次，直到信號正常。
◆調節完畢，擰緊保護蓋。
注意事項 :
◆凡供貨產品均帶有使用說明書及合格證，其中有產品編號、技術參數、出廠日期等，請認真核對，以免用錯。
◆接供電電源時應嚴格按照我公司接線說明進行連線。
◆使用中發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門聯繫。
◆運輸、儲存時應恢復原包裝，存放在陰涼、乾燥、通風的庫房內。
◆18個月質保。

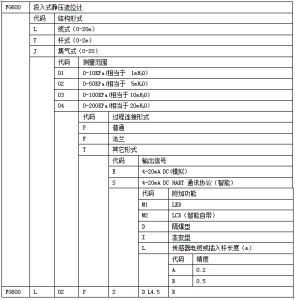

●選型表
| 型 譜 | 說明 | ||
| ST601/602系列 | 智慧型液位變送器 | ||
| 類質 | 1 | 沉入纜式液位變送器 | |
| 2 | 插入桿式液位變送器 | ||
| 變送器類型 | G | 標準型 | |
| D | 隔爆型（Exd ⅡCT6 1區不含乙炔） | ||
| I | 本安型（Exd ⅡCT4 1區） | ||
| 過程連線型 | T | 外螺紋連線管M20×1.5 | |
| F | 法蘭DN50 PN 0.6MPa GP9119.6-88 | ||
| E | 法蘭DN100 PN 0.6MPa GP9119.6-88 | ||
| S | M27×2外螺紋 | ||
| Y | 約定的特殊要求 | ||
| 密封要求 | 4 | 耐強腐蝕 | |
| 8 | 抗結晶 | ||
| 指示表頭 | M1 | 指針表頭 | |
| M2 | 數顯表頭 | ||
| 精度等級 | 02 | 0.5% | |
| 05 | 1% | ||
| 07 | 1.5% | ||
| -□ | 線長（mm） | ||
| -□ | 液位量程（mm） |
性能優勢
它可將各種物位參數的變化轉換成標準電流信號，遠傳至操作控制室，供二次儀表或計算機進行集中顯示、報警或自動控制。其良好的結構及安裝方式，可適用於 高溫、高壓、 強腐蝕、易結晶、防堵塞、防冷結以及 固體粉狀、粒狀物料等特殊條件下的液位，料位或物位的連續檢測，可廣泛套用於各種工業過程中的檢測控制。
特點：
結構簡單：無任何可動或彈性元件，因此呆靠性極高，維護量極少。
安裝方便：內裝式結構尤其顯示出這一特點，無需任何專用工具。
調整方便：零位、量程兩個電位器可在液位檢測有效範圍內任意進行零點遷移或量程的改變，兩個調整互不影響。
用途廣泛；適用於高溫高壓、強腐蝕等介質的液位測量。
主要技術指標
有效檢測範圍：0-0.2-20m
精 度：0.5級、1級、1.5級
承壓範圍：負壓、常壓、高壓(32MPa以下)
工作溫度：-50～240℃
環境溫度：-20～75℃
適用介質：酸、鹼、鹽或對聚四氟乙烯無腐蝕的任意介質
輸出信號：4-20mA、二線制
供電電源：負載電阻 0-750Ω DC24V
固定方式：螺紋安裝M20×1.5、M27×2 法蘭安裝DN15、DN25、DN50、DN80。
現場顯示：模擬顯示0-100%、數字顯示、現場深度
選型資料
S 代號 名稱
ABGLT02 擴散矽液位變送器
代號 設計序號
A1 擴散矽感測器
B1 陶瓷感測器
代號 現場顯示
1 無
2 0－100%等分刻度
3 3 1/2位LCD
4 3 1/2位LED
代號 測量範圍
1 0-1m
2 0-5m
3 0-10m
4 0-20m
5 0-35m
6 0-70m
7 0-100m
代號 精度
B 0.25%F.S
C 0.5%F.S
代號 測量探頭形式
1 節流型
2 防阻塞型
代號 防爆方式
N 普通不防爆
I 本安防爆
E 隔離防爆
代號 結構方式
1 投入式
2 直桿式
3 螺紋式
4 法蘭式
