概述

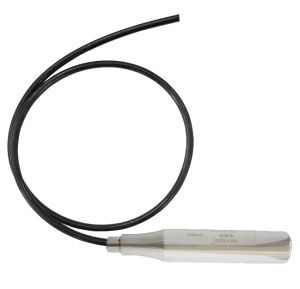

智慧型投入式液位變送器採用先進的隔離型擴散矽敏感元件製作而成,直接投入容器或水體中即可精確測量出水位計末端到水面的高度,並將水位值通過4-20mA電流或RS485信號對外輸出。

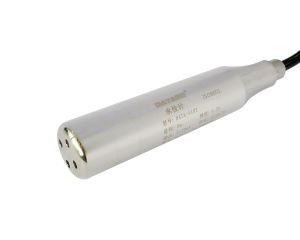

![智慧型投入式液位變送器DATA-51系列](/img/e/7f1/nBnauM3XxUDN1YDM5IjM3IDM3QTMzYjN3UTMyQTNwAzMwIzLyIzL1AzLt92YucmbvRWdo5Cd0FmLzE2LvoDc0RHa.jpg)

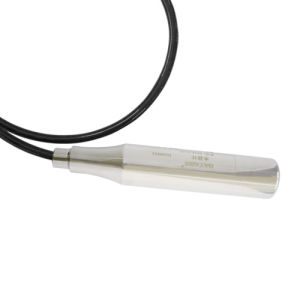

![智慧型投入式液位變送器DATA-51系列](/img/f/08b/nBnauM3X1gjN4YTMygjM2IjM3QTM5cDO5gjMyQTNwAzMxAzL4IzL0QzLt92YucmbvRWdo5Cd0FmLxE2LvoDc0RHa.jpg)
套用行業
智慧型投入式液位變送器DATA-51系列廣泛套用於城市供排水、污水處理、地下水、水庫、河道、海洋等水位監測、石油、燃氣、化工 、城建、電力、醫藥、冶金、輕紡靈敏度高,回響時間≤1ms。參數
測量介質:液體或氣體(對不鏽鋼殼體無腐蝕)量程:0-1MPa
精度等級:0.1%FS、0.5%FS(可選)
穩定性能:±0.05%FS/年;±0.1%FS/年
輸出信號:RS485、4~20mA(可選)
過載能力:150%FS
零點溫度係數:±0.01%FS/℃
滿度溫度係數:±0.02%FS/℃
防護等級:IP68
環境溫度:-10℃~80℃
存儲溫度:-40℃~85℃
供電電源:9V~36VDC;
結構材料:外殼:不鏽鋼1Cr18Ni9Ti 密封圈:氟橡膠
膜片:不鏽鋼316L 電纜:φ7.2mm聚氨酯專用電纜
特點
靈敏度高,回響時間≤1ms。精度等級高,可達0.1級。
全不鏽鋼密封結構,IP68防水。
聚氨酯導氣電纜,耐高溫、耐腐蝕。
體積小巧,便於安裝、投放。
技術指標
測量介質:液體電 源:24V DC(正常工作電壓範圍:10.5~40V DC)
輸出信號:二線制,4~20mA DC輸出,疊加HART協定數字通訊。
測量範圍:
量程代碼 量程範圍(KPa) 測量範圍(KPa)
3 0.8~7.5KPa 0~7.5KPa
4 1.0~37.4KPa 0~37.4KPa
5 4.7~186.8KPa 0~186.8KPa
6 17.3~690.KPa 0~690KPa
7 51.7~2068KPa 0-2068KPa
防爆標誌:隔爆型Exd IICT6,本安型Exia IICT6
防護等級:IP68
環境溫度:-40~85℃(LCD表頭為-30~70℃)隔爆型:-30~70℃ 本安型:-30~60℃
接液溫度:-40~80℃
儲存溫度:-40~85℃
環境濕度:0~100%RH
啟動時間:2s
性能指標
量程比:100:1精度等級:0.1級
量程比影響:0.1級:在量程比為1:1到10:1時,為調校量程的±0.1% ,在量程比為10:1到100:1時,為±[0.05×(1+0.1×量程比)]%
穩定性:0.1級:36個月誤差為最大量程的±0.25%
溫度影響:0.1級:零點誤差為最大量程的±0.2%/28℃,包括量程和零點的總誤差,為最大量程的±0.3%/28℃
超壓極限: 小於感測器上限值的2倍
量程誤差:量程誤差為最大量程範圍的-1.5±0.2 5%零點誤差,量程誤差均為系統誤差,安裝前可按實際靜壓調校、消除這個壓差。
電源影響:小於輸出量程的0.05%
振動影響:在任意軸向上,引起的誤差為最大量程範圍的±0.05%/g
負載影響:只要輸入變送器的電壓高於10.5V,在負載工作區內無負載影響。
安裝影響:傳壓膜處於垂直位置時,可能產生零點變化最大為0.25KPa誤差。
傳壓膜處於水平位置時,可能產生零點變化最大為0.98KPa(對於插入式法蘭可附加插入長度變化量)但對量程無影響,此誤差可校正消除。
電磁輻射:符合IEC801標準
結構指標
隔離膜片:316不鏽鋼、哈氏合金C、蒙乃爾合金、鉭、鍍金排氣/排液閥:316不鏽鋼、哈氏合金C、蒙乃爾合金
O型圈(與測量介質接觸):氟橡膠、丁腈橡膠、乙烯-丙烯、聚四氟乙烯
灌充液:矽油、惰性液
法蘭和接頭:316不鏽鋼、哈氏合金C、蒙乃爾合金
螺 栓:碳鋼鍍鋅、不鏽鋼
電氣殼體:低銅鋁合金
塗 層:內層導電氧化,外層聚酯環氧樹脂
引壓過程連線:高壓側:管道尺寸2"、3"或4",公稱壓力150Ib或300Ib
低壓側:1/4~1/2NPT(錐管螺紋)
電氣連線:1/2-1/4NPT帶螺紋端導線密封接頭
重 量:3. 5kg(不包括選件)
特點
直接投入到介質內部測量液位採用高性能離子矽壓阻式感測器
投入電纜及接隔離膜片材料可選作方便
內置抗雷擊電路,方便雷雨多地方使用
全不鏽鋼氬弧焊技術保證滴水不漏
環保尼龍製品
通過CE認證
符合防爆國家標準
GB3836真正高品質
隔爆接頭
智慧型HART
手持編程器
三按鍵現場調試
優勢
電磁兼容符合NAMVR標準電路採用數字式頻率符合記錄,精度更高
模組化設計,電子適配單元及控制獨立單元獨立組成
RROFIBVS-PA協定可選,可取代HART產品
完善的數據備份與恢復多功能,現場免維護
真正全隔離,感測器與主電路隔離電壓高壓500VRMS
