靜壓式液位變送器介紹

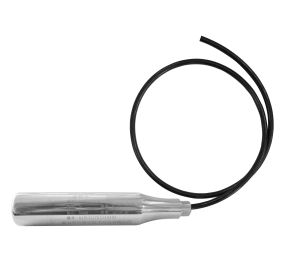

靜壓式液位變送器投入式靜壓液位變送器是基於所測液體靜壓與該液體高度成正比的原理，採用擴散矽或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正，轉換成4-20mADC標準電流信號輸出。 投入式靜壓液位變送器的感測器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用極為方便。
套用
靜壓式採用德國SENSE壓力感測器原裝組件生產，主要用於城市給排水，水處理廠、水庫、河流、海洋、儲油罐、及石油、化工、電力等部門的液位測量，被測介質可以是水、油、酸性、鹼性及粘稠性液體。儀表輸出二線制4～20mADC標準電流信號，具有技術先進、精度高、質量穩定可靠，安裝使用方便等優點，是一種過程檢測控制系統中理想的液位儀表。
靜壓式液位變送器是基於所測液體靜壓與該液體高度成正比的原理，採用擴散矽或陶瓷敏感元件的壓阻效應，將靜壓轉成電信號。經過溫度補償和線性校正。轉換成4-20mADC標準電流信號輸出。靜壓式液位變送器的感測器部分可直接投入到液體中，變送器部分可用法蘭或支架固定，安裝使用極為方便
特點
穩定性好，精度高
直接投入到被測介質中，安裝使用相當方便。
靜壓式液位變送器固態結構，無可動部件，高可靠性，使用壽命長從水、油到粘度較大的糊狀都可以進行高精度測量，不受被測介質起泡、沉積、電氣特性的影響 寬範圍的溫度補償。
具有電源反相極性保護及過載限流保護。
其優點
▲ 固態結構，無可動部件，高可靠性，使用壽命長；
▲ 從水到污水，從油到粘度較大的液體都可以進行高精度測量，不受介質起泡、沉積等影響；
▲ 附帶多用途安裝支架，安裝使用方便；
▲ 具有良好的抗干擾、防雷電能力；
▲ 具有電源反極性保護及過載限流保護；
▲ 新型材料不易疲勞磨損，抗振動、衝擊、過載能力強
主要技術指標
測量範圍：0.3～100m（由用戶自選）
精 度：0.2、0.5、1.0級
工作溫度：-20～80℃
輸出信號：二線制4～20mADC
電源電壓：標準24VDC（12～36VDC）
不靈敏區：≤±1.0%FS
負載能力：0-600Ω
相對溫度：≤85%
防護等級：IP68
防爆標誌：ExiaⅡCT4-6
| 選型表 |
| 型 譜 | 說 明 | |||
| HAKK-500 | 投入式靜壓液位變送器 | |||
| 類質 | 1 | 纜式 | ||
| 2 | 桿式（感測器裝在底部，直接接觸液體介質） | |||
| 3 | 防腐式 | |||
| 4 | 導壓桿式（感測器裝在上部，不直接接觸介質） | |||
| 過程連線形式 | T | 支架安裝 | ||
| N | 法蘭安裝DN40 PN1.0 | |||
| Y | 特別約定 | |||
| 感測器連線材料 | 1 | 304 | 桿式 | |
| 2 | 316 | |||
| 3 | 316L | |||
| 4 | 丁晴橡膠與聚氯乙烯複合物 | 纜式 | ||
| 5 | 聚四氟乙烯，（聚丙烯法蘭） | |||
| 防爆方式 | O | 不防爆 | ||
| E | 本安防爆Exia ⅡCT6 | |||
| 顯示方式 | O | 不帶現場指示 | ||
| Z | 帶電流表指示(0-100%刻度) | |||
| X | 帶液晶數字顯示 | |||
| 配重情況 | O | 無需配重 | ||
| W | 需要配重 | |||
| -□ | 安裝高度(mm) | |||
| -□ | 測量高度(mm) | |||
| -□ | 被測介質密度(g/cm3) |
結構原理
靜壓式液位計變送器是通過測量液體高度而產生的靜壓力來測定液體液位的。當把液位變送器的感測器部分投入到液體介質中時，感測器把液體的靜壓轉換為電壓信號，該電壓信號經放大後轉化成4～20mADC標準電流信號輸出。
優勢分析
結構簡單：無任何可動或彈性元件，因此呆靠性極高，維護量極少。
安裝方便：內裝式結構尤其顯示出這一特點，無需任何專用工具。
調整方便：零位、量程兩個電位器可在液位檢測有效範圍內任意進行零點遷移或量程的改變，兩個調整互不影響。
用途廣泛；適用於高溫高壓、強腐蝕等介質的液位測量。
主要技術指標
有效檢測範圍：0-0.2-20m
精 度：0.5級、1級、1.5級
承壓範圍：負壓、常壓、高壓(32MPa以下)
工作溫度：-50～240℃
環境溫度：-20～75℃
適用介質：酸、鹼、鹽或對聚四氟乙烯無腐蝕的任意介質
輸出信號：4-20mA、二線制
供電電源：負載電阻 0-750Ω DC24V
固定方式：螺紋安裝M20×1.5、M27×2 法蘭安裝DN15、DN25、DN50、DN80。
現場顯示：模擬顯示0-100%、數字顯示、現場深度
