易開封薄膜

易開封膠袋型薄膜易剝離型易開封薄膜，是易開封薄膜中套用較多的品種。 本節介紹用利用共擠出流涎法生產熱封合基膜，然後再通過乾法複合製造易開封薄膜。 該膜採用的易開封熱封合樹脂，對多種不同材料的杯體，均有良好的熱封合效果。

簡介

材料主要成份：PE樹脂等

易開封薄膜

材料主要功能：果凍、龜苓膏、速食麵等杯蓋包裝和餐後點心等相關休閒食品的包裝
別名：易撕膜、易剝離膜
易開封薄膜，主要用套用於餐後點心等相關休閒食品的包裝，是應方便使用的要求而發展的起來的一類功能性包裝材料。按照人們傳統的觀念，對於包裝的要求是要儘可能地牢固，認為包裝越牢固對商品的保護效果越好因而也就更加可取，然而隨著社會的發展，特別是近年來，由於老年化社會的到來，出現了對方便開封的強烈需求，以前片面地強調包裝對商品的保護、犧牲開封性的理念，受到了極大的衝擊；同時出現了一種新的思維：要求包裝，特別是方便食品之類商品的包裝，既要能夠有效地保護其包裝的內容物，又要具有方便開封的功能，於是易開封類功能性薄膜——易開封薄膜的開發套用應運而生。

易剝離型易開封薄膜

用途及簡介

用於塑膠杯、碗等包裝容器的蓋材。也有專用的易開封膠袋型薄膜。

易開封膠袋型薄膜

易剝離型易開封薄膜，是易開封薄膜中套用較多的品種。易剝離型易開封薄膜生產的基本原理，通常是通過特定的配方，使薄膜熱封合後的剝離性強度適度下降，以實現既能有效地保護包裝的內容物，又能方便開封的初衷；易剝離型易開封薄膜一般採用多層複合結構，至少有主層及熱封層兩層。主層的作用是賦予薄膜較高的剛性及較高的拉伸強度、撕裂強度，同時通常使易剝離型易開封薄膜的主層具有高的熔點，使主層和熱封層之間，具有較大的熔融溫度差，從而改善薄膜的熱封合加工性能；熱封層亦稱粘合層，其功能主要是賦予薄膜的密封可靠性及薄膜的易剝離的性，顯而易見，熱封層材料的選取，對於易開封薄膜性能的優劣，是至關重要的。為了獲得優質的易剝離型易開封薄膜，熱封層的材料，常採用專用黏合劑或者專用配方；對產品的要求不高時，熱封層的材料也可使用特定牌號的通用樹脂配製。薄膜剝離後封口有兩種情況，一種是乾淨無殘留，一種是局部有少量殘留，這兩種易剝離原理相似，所用原料有所不同，可根據用戶需求進行設計。基本性能

1、與被封合容器間有良好的熱封合及易開封性能比較理想的熱封合強度，在7N/15mm～12N/15mm之間；2、具有良好的抗熱封合污染性，指即在使薄膜封合面被內容物污染，仍具有良好的熱封合性能。由於實際套用中，杯體往往有較高的填充率（例如果凍填充率在95%以上），在容器灌、封過程中，杯口的污染往往難於避免，因此易開封薄膜的良好的抗熱封合污染性是十分重要的；
3、具有一定的耐熱性 套用易剝離型易開封薄膜包裝的不少食品，在灌、封包裝之後，往往還要經過巴氏滅菌處理，因此要求薄膜要能適應80℃，40min的消毒處理的需要； 除了上述三點之外，易開封薄膜還應該具有較寬的熱封合溫度範圍，在該溫度範圍之內，封合強度在比較理想的熱封合強度範圍之內（7N/15mm～12N/15mm之間）。

易剝離型易開封薄膜的生產

易剝離型易開封薄膜，通常由承載層和熱封層組成，熱封層兼有剝離層的功能，是薄膜的核心部分，熱封層的料常採用專用黏合劑或者專用配方，要求不高時，也可使用特定牌號的通用樹脂，除了熱封層樹脂的選用之外，生產工藝對於易開封薄膜的性能，也有重大的影響。下面以示例的方式，介紹易剝離型易開封薄膜的生產方法：
Ⅰ.採用乾法複合法生產易剝離型易開封薄膜
本節介紹用利用共擠出流涎法生產熱封合基膜，然後再通過乾法複合製造易開封薄膜。該膜可用於聚乙烯容器、聚丙烯容器、聚苯乙烯容器、ABS容器以及聚氯乙烯容器等多種塑膠容器的可開封蓋膜，核心部分是五層熱封合基膜的生產。
生產實例：
⒈設備：義大利Prandi公司生產的五層共擠出複合薄膜流涎生產線。其主要組成如下：

五層共擠出複合薄膜生產線設備

⑴擠出機台:ABC三台擠出機。A、C均為：φ=55，L/D=30；B擠出機為φ=45，L/D=30；
⑵共擠出平模模頭：模唇寬1300mm，有效值1050mm；
⑶電暈處理裝置:美國AB公司產品；
⑷測厚儀：美國NDC公司產品；
生產流程：易開封熱封合專用黏合劑料 →擠出機A→A層熔融料PE1→擠出 →B層熔融料（PE1）↓PE2→擠出機C → C層熔融料（PE2）→共擠出平模模頭→流涎→冷卻→測厚並反↑→B層熔融料（PE1）PE3 →擠出機D→D層熔融料（PE3）饋調節厚度→電暈處理→成品薄膜收卷、包裝。
原料的選取：易開封熱封合用黏合劑料，可採用EVA、EMA等專用熱封合樹脂，

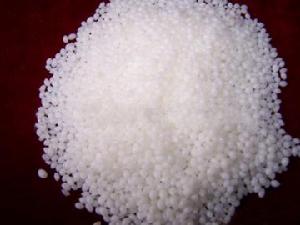

原料：熱封合樹脂

或者EVA+增粘劑，或者共混料等，本例採用熱封合樹脂。易開封熱封合樹脂一般採用改性EVA，如美國杜邦公司的APPEEL53007、日本東洋公司的TOPCO L-3388、法國LOTRYL公司的20MA08、日本HIRODINE公司的WT231等。PE1：應與熱封合樹脂APPEEL有良好的粘合性，共擠出薄膜不產生層間分離現象；PE2應具有較高的密度，能賦予薄膜良好的剛性；PE3：它是後繼加工中與乾法複合膠粘劑直接接觸的層面，要求與膠粘劑之間具有良好的粘合性，電暈處理後要有較高的表面張力，同時要防止放卷困難，因此需要對料中的助劑予以重視，例如最好不含或者少含爽滑劑（如油醯胺），而採用無機類開口劑（如二氧化矽）。各層物料的熔融體應具有相接近的流動性，以利於製得各層厚度均勻性良好的五層共擠出複合薄膜，因此採用的幾種聚乙烯，應採用具有相近的FMR值。
工藝條件：擠出溫度 180℃-230℃熔體溫度 250℃±5℃冷卻水溫度1區 23℃±1℃2區 22℃±1℃電暈處理電流 21A收卷張力 30N3、成品薄膜總厚 55μm±2μm 結構 易開封熱封合樹脂/PE1/PE2/PE1/PE3 該膜的易開封熱封合樹脂層厚19μm，乾法複合面（PE3）表面張力 ≥38mN/m（剛成膜時電暈處理強度為40 mN/m左右）；封合溫度：95℃即可封合，封合後的薄膜可以揭下。熱封合溫度高時，蓋膜的封合強度提高。必須強調指出，由於蓋膜應當具有易開封性，過大的熱封合強度是不可取的。國外工業已開發國家通常所採用的易開封包裝的熱封合強度，一般在7 N/15mm～12N/15mm範圍之內，我國目前裝卸、運輸條件較差，熱封合強度可以適當地高一些。五層熱封合基膜，通過常規乾法複合工藝，與PET等薄膜複合，即得到性能優良的易剝離型易開封薄膜。該膜採用的易開封熱封合樹脂，對多種不同材料的杯體，均有良好的熱封合效果。需要注意的是，雖然在熱封合溫度升高時，各種杯體的熱封合強度均有上升的趨勢，但不同杯體封合強度上升的幅度是不同，因此各種杯體的最佳封合溫度亦不相同，應當根據封口可靠、剝離方便的原則對熱封合溫度分別加以選取。

易撕裂型易開封薄膜

用於製造易撕開的塑膠包裝袋。
易撕裂型易開封薄膜，目前套用較少，文獻報導也不多見。理想的易撕裂型易開封薄膜則不僅僅要薄膜具有較低的撕裂強度，而且要求薄膜撕開時，具有比較良好的直線裂口性，在薄膜袋開封時，裂縫沿著我們期望的方向擴展，防止不規則破袋導致內容物散失，因此製備易撕裂型易開封薄膜，除了特定的配方（或特定牌號的樹脂）之外，常常需要適當的加工工藝（適度拉伸），使薄膜中的大分子產生特定的定向。易撕裂型易開封薄膜，既可以是單層結構，也可以是由單層易撕裂型薄膜與雙向拉伸薄膜複合所製得的多層複合薄膜。
