旋轉供料器

簡介

旋轉供料器,俗稱關風機,卸料器,旋轉給料閥,旋轉卸料閥,旋轉閥等,是散狀物料輸送的主要設備.以可靠性強,價格實惠等優點廣泛套用在糧食加工,化工原料,塑膠冶金,能源礦業,建材水泥,碼頭等行業.啤酒廠麥芽車間、釀造車間輸送大麥,麥芽等均使用旋轉供料器。

結構

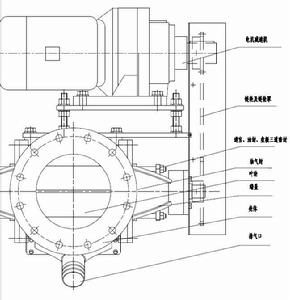

旋轉供料器主要由主閥(殼體,端蓋,葉輪,密封結構等),電機減速機,防護裝置(鏈輪,鏈輪罩等),排氣口等組成.

部件檢修與維護

開機檢查

旋轉供料器開機後,必須檢查傳動系統運行狀,況運行時噪音應很小，無異常聲音。電機及減速器軸承運行可靠，溫度應≤環境溫度+70℃。潤滑油位應在1膽～2/3處，如果油位低應補充。聯軸器、鍵應完好無損。

停機檢修

打開上蓋檢查潤滑油油質及油位，潤滑鈉應無雜質，不變質。如果有雜質應及時更換，油位控制在1/2- 2/3處。檢查電機與蝸桿聯軸器的同心度，同心度偏差<O.1Omm.檢查聯軸器保險彈簧，聯軸器彈簧應無斷裂，完好無損。檢查聯軸器是否有影響運行的缺陷，聯軸器應無嚴重磨損。檢查鍵、鍵槽磨損情況，鍵、鍵槽應無嚴重磨損。檢查減速器減速螺栓是否緊固。檢查減速器殼體有無破損、裂紋。檢查轉子有無破損。

減速機解體檢修

拆下電機地腳螺栓,將電機與減速機分開。拆下蝸桿座螺栓，將支座取下。用油盆接好，將渦輪室端蓋拆下放油。將渦輪定位螺栓拆下取出渦輪鍵。將兩側牆板螺栓拆下，取出牆板,取出轉子。將牆板軸承取出。將蝸桿從支座上取出，取下軸承。用洗油（汽油）清洗渦輪、蝸桿、軸承，清洗渦輪室蝸桿支座。

電機安裝維護

安裝前檢查軸承，磨損超差應更換。檢查渦輪蝸桿，膳損嚴重應更換，安裝軸承可用銅棒、尼龍棒輕輕敲擊到位。將軸承安裝到蝸桿上，注滿潤滑脂，安裝到蝸桿支座上。將轉子裝到殼體內，裝好兩側牆板，裝好軸承，外側軸承加滿潤滑脂。裝渦輪，安裝好鍵，緊固好定位螵栓。將渦輪支座裝到渦輪室上，調整好中心緊固好螺柱。裝好渦輪室端蓋，注油至1/2～2/3處。注意安裝渦輪室端蓋墊應完好，不能泄漏。裝彈簧、蝸桿聯軸器，電機裝到支座上，調整好同心度，緊同好螺栓。安裝蝸桿時調整好與渦輪同心度，偏差小於O.1mm.電機軸與蝸桿同心度上下左右偏差小於0.1mm安裝完畢後應手動盤車，運轉自如。

單機運行試車

組裝完，進行運行前檢查。接通電源，空載起動，運行應輕快，無雜音，工作電流在額定40%~50%範圍內檢修完畢,可以待用.
