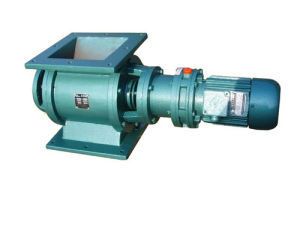

卸料器

卸料器是除塵設備排灰、送風及其他設備給料的主要設備，適用於粉狀物料和顆料狀物料。分普通型、耐壓型、耐高溫型三大類。卸料器可以以勻速驅動，按照控制速率連續排出物料，或者以不定的速度驅動，將卸料器作為餵料機使用。

基本信息

• 中文名：卸料器
• 英文名：Unloader

• 用途：除塵，給料
• 類型：電力設備

介紹

卸料器 ，是除塵設備排灰、送風及其他設備給料的主要設備，適用於粉狀物料和顆料狀物料。分類：卸料器主要分為A型卸料器，B型卸料器。

特點

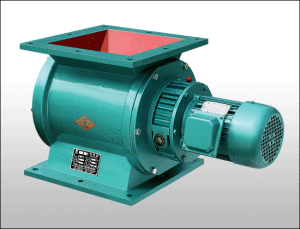

卸料器

(1)卸料器通過採用行星轉動原理,輸入輸出在同一軸線上,而且有與電機直聯一體的獨特性,因而結構緊湊造型美觀新穎、體積小、重量輕.

(2)卸料器運轉可靠平穩、噪音低、故障少、壽命長、齒合件採用球墨鑄鐵與軸承鋼等.使用性能好、耐磨性高.

(3)軸承、齒箱、遠離閥體、避免高溫灰塵的影響,前後端蓋密封性能好,防止灰塵外泄,延長機動件、潤滑系統的使用壽命.

(4)卸料器具有過載能力強,耐衝擊慣性力矩小,適用於起動頻繁和反正轉.

(5)用戶如需特種規格,電機、鏈輪傳動等卸料器,均可製做.

工作原理

卸料器 分普通型、耐壓型、耐高溫型三大類。卸料器可以以勻速驅動，按照控制速率連續排出物料，或者以不定的速度驅動，將卸料器作為餵料機使用。

卸料器普通型：可以用在150度以下及常溫的通常物料上，可以連續均勻向輸料管內供料，而在系統和分離收塵部，它又可以作為卸料器功能。

卸料器耐壓型：它採用封閉型轉子，可以廣泛用在吸送式、壓送式氣流輸送系統和負壓輸送設備上，鏇轉卸料器可以保證輸送管內的氣流壓力不泄漏，能夠安全的輸送和收結物料，所以在這方面稱為萬鎖氣器，它不但可以耐壓，同時兼備普通型功能。

外形尺寸

型號	A	B	C	E	F	M	H	h	ф
YJD02型	240	200	150	650	420	122.5	225	12	9
YJD04型	260	230	180	758	526	140	280	15	11
YJD06型	280	250	200	778	536	150	300	15	11
YJD08型	300	270	220	798	546	160	320	15	13
YJD10型	320	290	240	880	628	170	340	18	13
YJD12型	340	310	260	900	638	180	360	`18	17
YJD14型	360	330	280	920	648	190	380	20	17
YJD16型	380	350	300	960	678	200	400	20	17
YJD18型	400	370	320	980	688	220	440	22	17
YJD20型	420	390	340	1000	698	230	460	22	17
YJD26型	480	450	400	1150	740	260	520	24	17
YJD30型	520	490	440	1190	755	280	560	24	17

B型卸料器 外形尺寸

型號	фA	фB	фC	E	F	M	H	h	ф
YJD02型	250	210	150	650	420	122.5	225	12	9
YJD04型	280	240	180	758	526	140	280	15	11
YJD06型	300	260	200	778	536	150	300	15	11
YJD08型	320	280	220	798	546	160	320	15	13
YJD10型	340	300	240	880	628	170	340	18	13
YJD12型	360	320	260	900	638	180	360	`18	17
YJD14型	380	340	280	920	648	190	380	20	17
YJD16型	400	360	300	960	678	200	400	20	17
YJD18型	420	380	320	980	688	220	440	22	17
YJD20型	440	400	340	1000	698	230	460	22	17
YJD26型	500	460	400	1150	740	260	520	24	17
YJD30型	540	500	440	1190	755	280	560	24	17

精度

星型卸料器加工精度高,具有鎖氣功能,可用於粉碎,分級系統的粉料定量供料器,又可作為分離,收塵等系統的卸料器或用於壓送式,吸送式氣力輸送系統.星型卸料器適用於將壓力狀態下的粉塵或顆粒狀物連續地,順利地排入大氣,是氣力輸送和通風除塵網路中的一種重要設備.帶有壓力平衡裝置,可用在正壓,負壓輸送系統.星型卸料器分普通型,耐壓型,耐高溫型三大類.星型卸料器的上,下法蘭口基本是方形或圓形,也可以由用戶選定.星型卸料器的特點:結構緊湊,造型美觀,使用方便.運轉平穩,噪音低.由於軸承,齒箱離開殼體一段距離,對於高溫,潤滑都有較大改善.本廠也可按用戶要求設計製造.星型卸料器一般都安裝在除塵器灰斗下部，為保證連線處的嚴密不漏風，在迴轉卸灰閥的上部應經常保持（儲存）一定高度的粉塵。因為葉輪轉動時，卸完粉塵後葉輪轉上的那一面經常是沒有粉塵的，所以容易使空氣漏入。為了保持一定高度的灰柱，而且不致卸空，最好在灰斗內裝設料位信號設施，並與卸塵閥的電動機建立連鎖。

硬度

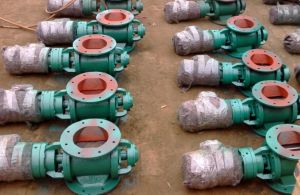

卸料器

介於化工行業環境比較苛刻，此行業專用星型卸料閥使用不鏽鋼材質，以滿足行業需要。不鏽鋼星型卸料閥集性能、外觀和使用特性於一身,耐空氣、蒸汽、水等弱腐蝕介質和酸、鹼、鹽等化學浸蝕性介質腐蝕,可用在食品,醫藥,化工等行業,有鏈傳動和直連式兩個系列,進出料口分圓形法蘭和方形法蘭兩種,用戶可根據需要自行選擇。

不鏽鋼星型卸料閥材質中含有合金元素如:鎳、鉬、鈦、鈮、銅、氮等,以滿足各種用途對不鏽鋼組織和性能的要求,星型卸灰閥比普通鋼長久耐用耐腐蝕性好強度高,表面美觀,不必表面處理,維護簡單清潔,光潔度高焊接性能好,具有無磁或弱磁性,硬度高的優點。

注意事項

1、使用前，檢查減速機內潤滑油的數量和油的種類，運行一個月後更換新油，以後每年換油一次。

2、連線氣源接口，同時檢查該接口是否被異物堵塞，要保證接口乾淨暢通；

3、使用前，一定要確信轉子的鏇轉方向為順時針（從減速機伸出軸端看，與鏈輪

罩殼上箭頭一致）；

4、使用前，打開鏈輪罩殼檢查鏈條的張緊度，在運行過程中應定期檢查；同時給鏈條和鏈輪加塗合適的潤滑脂；

5、在整個使用過程中，調整減壓閥使密封處壓力要大於閥體內物料壓力0.05MPa為宜，該氣體為無油、乾燥的壓縮空氣；

6、在整個使用過程中，密封處氣源始終存在，只有在確信該閥停運以後，才可以關閉該氣源；

7、使用時，密封填料會因老化或磨損而降低密封效果，需定期更換，並用填料壓蓋均勻壓緊填料，使之保持最佳密封效果；

8、使用過程中，定期檢查葉片與殼體之間的間隙，並進行調整，已確保物料均勻、平穩排出。
