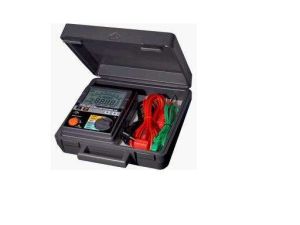

數顯兆歐表概述
數顯兆歐表,簡稱兆歐表。適用於在各種電氣設備的維修、試驗及檢定中作絕緣測試。數顯兆歐表由中大規模積體電路組成。本表輸出功率大,短路電流值高,輸出電壓等級多(有四個電壓等級)。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極,從而產生一個從E到L極的電流,經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。
數顯兆歐表主要特點
●31/2LCD大螢幕數字顯示,解析度高,讀數方便。●有三種額定絕緣測試電壓,負載能力強。
●操作便捷,攜帶方便,準確、可靠、穩定。
●低耗電、用6×1.5V(AA, R6)電池供電,使用時間長。
●電池電壓不足,有欠壓標誌符“ ”顯示。
●具有防震、防塵、防潮結構,適應惡劣工作環境。
●保護功能完善,能承受短路和被測電器殘餘電壓衝擊。
數顯兆歐表技術指標
數顯兆歐表主要指標
額定電壓:500V、1000V、2500V三檔測量範圍:0-20GΩ(20000MΩ)
輸出短路電流:≥1mA
數顯兆歐表其他指標
● 絕緣電阻: ≥50MΩ (1000V)● 耐壓: AC 3kV 50Hz 1min
● 工作溫度和濕度: -10℃ ~ +50℃ <85%RH
● 貯存溫度和濕度: -15℃ ~ +55℃ <90%RH
● 電源: 6×1.5V(AA, R6)電池或充電電池。
● 耗電: ≤150mA;
● 外形尺寸: 255mm(L)×135mm(W)×80mm(D)
● 重量: ≈1kg
