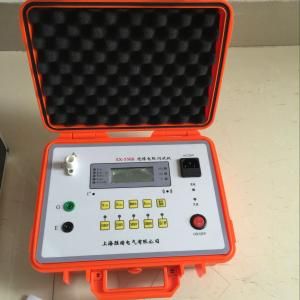

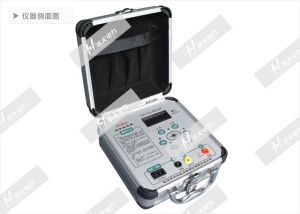

HT2670高壓數字式兆歐表高壓數字式兆歐表簡介：
HT2670數字兆歐表由中大規模積體電路組成。此數字兆歐表輸出功率大，短路電流值高，輸出電壓等級多(有四個電壓等級)。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極，從而產生一個從E到L極的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。
英文名稱：HT2672 Digital Megohmmeter 高壓數字式兆歐表輸出功率大，短路電流值高，輸出電壓等級多。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極，從而產生一個從E到L極的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。
產品別名
數字兆歐表、數字式兆歐表、數顯兆歐表、絕緣表、絕緣電阻測試儀、高壓絕緣電阻測試儀、絕緣電阻測量儀、絕緣特性測試儀、電動搖表、數字搖表、數顯搖表、數字兆歐計、數字式兆歐計、高壓數字絕緣電阻測試儀、數字高壓絕緣電阻測試儀、數字高壓兆歐表、數字式高壓兆歐表、高壓數字式兆歐表、數字絕緣表、數顯絕緣表、電子式絕緣電阻測試儀、數字式絕緣電阻測試儀、數顯式絕緣電阻測試儀、數顯絕緣電阻測試儀、絕緣電阻儀、數字式電動兆歐表、數字式高壓兆歐表、大功率高壓兆歐表高壓數字式兆歐表特性：
1、輸出功率大、帶載能力強，抗干擾能力強。
2、高壓數字式兆外殼由高強度鋁合金組成，機內設有等電位保護環和四階有源低通濾波器，對外界工頻及強電磁場可起到有效的禁止作用。對容性試品測量由於輸出短路電流大於1.6mA，很容易使測試電壓迅速上升到輸出電壓的額定值。對於低阻值測量由於採用比例法設計故電壓下落並不影響測試精度。
3、高壓數字式兆不需人力作功，由電池供電，量程可自動轉換。一目了然的面板操作和LCD顯示使得測量十分方便和迅捷。
1、輸出功率大、帶載能力強，抗干擾能力強
本表外殼由高強度鋁合金組成，機內設有等電位保護環和四階有源低通濾波器，對外界工頻及強電磁場
可起到有效的禁止作用。對容性試品測量由於輸出短路電流大於1.6mA，很容易使測試電壓迅速上升到輸出電
壓的額定值。對於低阻值測量由於採用比例法設計故電壓下落並不影響測試精度
2、此數字兆歐表不需人力作功，由電池供電，量程可自動轉換。一目了然的面板操作和LCD顯示使得測量十
分方便和迅捷
3、本表輸出短路電流可直接測量，不需帶載測量進行估算
高壓數字式兆歐表參數：
1 使用條件環境溫度：0℃～+45℃ 相對濕度：≤85%RH
2 輸出電壓等級、測量範圍、解析度、誤差
輸出電壓等級：100V，250V，500V，1000V
測量範圍：0～19990MΩ
分 辨 率：0.01MΩ，0.1MΩ，1.0MΩ，10.0MΩ
相對誤差：≤±4%±1d
3 輸出最高電壓帶載能力及短路電流
電壓/負載：1000V/20MΩ
電壓跌落：約10%
短路電流: >1.6mA
4、電源適用範圍、功率損耗
直流：8×1.5V(AA，R6)電池
交流：220V/50Hz
功耗：靜態功耗≤160mW；最大功率≤2.5W
5、體積與重量
體積：235×200×135mm3
重量：＜1.4kg
注意事項及其它
1. 注意安全，‘L’為高壓端！‘E’一定要接大地！2. 檢查儀表的好壞，不可在測試電源工作時突然接入的方法檢查，而應在測試電源未啟動前，先接電阻，後按高壓開關。工作中應儘量避免打火放電！因為高壓打火放電其電脈衝容易損壞本儀表的積體電路器件，也有損計量用的標準電阻器或被測量對象。
3. 儀表的電池充電電路按恆壓限流充電法充電，每次充電至滿約需要6～8小時，充滿電的電池約可供本儀表連續工作6～8小時，為了保證電池的壽命，儀表存放期應每三個月充電一次。
4. 儀表現象與故障排除方法
| 現 象 | 原 因 | 排除或修理方法 | |
| 1 | 工作電源指示燈不亮 | 儀表內電池組電壓不足10V | 需要及時充電。 |
| 2 | 機殼帶電擊人 | 儀表未接大地！！ | 一定要安全接地！！ |
| 3 | 充電8小時以上，充電指示燈還不變成黃綠色 | 電池損壞 | 取出電池，以新電池重新配組。 |
| 4 | 無高壓輸出 | 多數屬於被測擊穿後不及時退出高壓使高壓推動的功率三極體過負荷燒壞 | 更換功率三極體BU406和它的前置C2482三極體。 |
| 5 | 輸出高壓很高，不能調節 | 多數屬於測量對象頻繁擊穿打火脈衝竄入造成運放損壞。 | 更換高壓發生電路板上的CA3140運放。 |
| 6 | 電阻顯示為-1不動或其它不動的數字 | 多數屬於同上原因造成。 | 更換電阻表頭的雙積分AD變換集成塊 |
| 7 | 電阻讀數搖擺不穩或超差 | 多數屬於強幹擾引起，例如附近有強放電，用戶外加的測量導線搖擺不定或絕緣差 | 採用參考電阻檢查。 |
