數字相位表是測量交流電信號間相位差的數字儀表。主要用於工頻電網及電子電路中。

數字相位表

正文

測量交流電信號間相位差的數字儀表。其相位分辨力高，被測信號的頻率範圍寬。主要用於工頻電網及電子電路中。

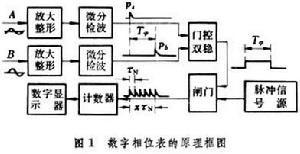

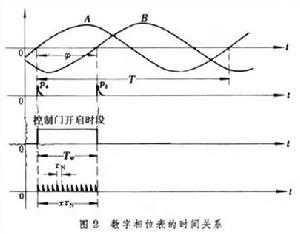

數字相位表的原理示於圖1，時間關係見圖2。信號A經過零值時，起始脈衝形成器產生脈沖Pa，使控制門開啟。信號B 經過零值時,終止脈衝形成器產生脈衝Pb,使控制門關閉。這樣,兩信號間的相位差φ被轉換為與之成比例的控制門開啟時段Tφ。在時段Tφ內,脈衝信號源產生的周期為τx的標準脈衝信號通過控制門進入計數器。計數器記錄到的標準脈衝數x=Tφ/τx,因此x正比於相位差φ。例如,周期為T的信號，若標準脈衝信號的周期τx=T(360×60)=T/21600,則計數器記下的每個脈衝相當於信號的相位差為1分。

數字相位表

數字相位表

由於τx為定值，被測信號的頻率越高，相位表讀數的有效位數越少。80年代生產的數字相位表的上限工作頻率為100千赫左右。
