簡介：

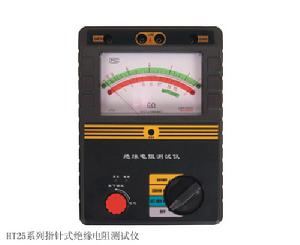

數字式絕緣電阻測試儀 英文全稱：Digital Insulation Resistance Tester數字式絕緣電阻測試儀由中大規模積體電路組成。本表輸出功率大，短路電流值高，輸出電壓等級多（有四個電壓等級）。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極，從而產生一個從E到L極的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。
特點：
1、 輸出功率大、帶載能力強，抗干擾能力強。本表外殼由高強度鋁合金組成，機內設有等電位保護環和四階有源低通濾波器，對外界工頻及強電磁場可起到有效的禁止作用。對容性試品測量由於輸出短路電流大於1.6mA，很容易使測試電壓迅速上升到輸出電壓的額定值。對於低阻值測量由於採用比例法設計故電壓下落並不影響測試精度。
2、本儀表不需人力作功，由電池供電，量程可自動轉換。一目了然的面板操作和LCD顯示使得測量十分方便和迅捷。
3、本表輸出短路電流可直接測量，不需帶載測量進行估算。
2 技術指標
主要指標
額定電壓：500V、1000V、2500V三檔測量範圍：0-20GΩ（20000MΩ）
輸出短路電流：≥1mA
其它指標
● 絕緣電阻: ≥50MΩ (1000V)● 耐壓: AC 3kV 50Hz 1min
● 工作溫度和濕度: －10℃ ～ +50℃ <85%RH
● 貯存溫度和濕度: －15℃ ～ +55℃ <90%RH
● 電源: 6×1.5V(AA， R6)電池或充電電池。
● 耗電: ≤150mA；
● 外形尺寸: 255mm(L)×135mm(W)×80mm(D)
● 重量: ≈1kg
準備工作
1）熟讀接地電阻測量儀的使用說明書，應全面了解儀器的結構、性能及使用方法。2）備齊測量時所必須的工具及全部儀器附屬檔案，並將儀器和接地探針擦拭乾淨，特別是接地探針，一定要將其表面影響導電能力的污垢及銹漬清理乾淨。
3）將接地幹線與接地體的連線點或接地幹線上所有接地支線的連線點斷開，使接地體脫離任何連線關係成為獨立體。
測量步驟
1）將兩個接地探針沿接地體輻射方向分別插入距接地體20m、40m的地下，插人深度為400mm，如下圖所示。接地電阻測試使用圖解
接地電阻測試使用圖解：a）實際操作 b）等效原理
2）將接地電阻測量儀平放於接地體附近，並進行接線，接線方法如下：
①用最短的專用導線將接地體與接地測量儀的接線端“E1”（三端鈕的測量儀）或與C2、”短接後的公共端（四端鈕的測量儀）相連。
②用最長的專用導線將距接地體40m的測量探針（電流探針）與測量儀的接線鈕“C1”相連。
③用餘下的長度居中的專用導線將距接地體⒛m的測量探針（電位探針）與測量儀的接線端“P1”相連。
3）將測量儀水平放置後，檢查檢流計的指針是否指向中心線，否則調節“零位調整器”使測量儀指針指向中心線。
4）將“倍率標度”（或稱粗調旋鈕）置於最大倍數，並慢慢地轉動發電機轉柄（指針開始偏移），同時旋動“測量標度盤”（或稱細調旋鈕）使檢流計指針指向中心線。
5）當檢流計的指針接近於平衡時（指針近於中心線）加快搖動轉柄，使其轉速達到120r/min以上，同時調整“測量標度盤”，使指針指向中心線。
6）若“測量標度盤”的讀數過小（小於1）不易讀準確時，說明倍率標度倍數過大。此時應將“倍率標度”置於較小的倍數，重新調整“測量標度盤”使指針指向中心線上並讀出準確讀數。
7）計算測量結果，即R地=“倍率標度”讀數ד測量標度盤”讀數。
技術參數：
1、 量 程：2KΩ2、 測量精度：2%
3、 解析度： 0.001Ω
4、 測試電流：10mA
5、 測試頻率：128Hz
6、 最大輸出電壓：75V
7、 最大允許迴路電阻：7.5KΩ
8、 工作電源：AC220V+15%，50Hz或者
接地電阻測試儀的選用
接地電阻為什麼至今仍然是一個被大家所忽視的問題呢？主要是沒有適合理想測量儀器，接地搖表由於眾所周知的原因，測試值精度很差，有時同一個接電阻成了一個抽象的物理量，使人很難捉摸。隨著科學儀器的發展，先進接地電阻測試儀完全控制了地電阻測試的要領，可以做到測試值正確無誤。目前智慧型式接地電阻儀非但功能強大；而且可以應付現場各種複雜情況，如有效地排除干擾，自動跟蹤最合適測試條地件，出現各種問題當即智慧型提示等等，象 GEOX、ET3000等地阻儀還能直接測干擾頻率，干擾電壓，自動校零等特點。 除上述地電阻測試儀表外，法國 CA 公司 6412、6415 單鉗口式地阻儀也是當前較為熱門的一種地阻測試儀，國內生產同類產品的有ET2000型，基本功能與CA公司類似，由於儀器體積小巧，操作又十分簡便，因此每逢霉雨季節，或者年中、年終巡視接地裝置好壞最理想的地阻儀。如需要測試精度高一點，又要方便輕鬆，那就可以用ET3000雙鉗口接地電阻測試儀，象輸出電線桿塔、微波塔、避雷針等接地裝置的接地電阻測量及良好接地條件的輔助裝置(水龍頭，水管裝置)的場合，都可以用這種雙鉗口式接地電阻儀進行接地電阻的測量。對於大型的系統接地、網路接地、土壤電阻率的測試應該選擇 HTDW-3A 等地阻儀為好，利用三線、四線測量方法，由於儀器的獨特功能，保證地阻測量值的重複性、穩定性，且HTDW-3A 地阻儀的測量精度高達3%，其測試電流<3A。
