工作原理
本表採用中大規模積體電路，由機內電池作為電源經DC/AC變換產生的直流高壓由E到L極的電流，經過1/V變換通過除法器完成運算，直接將被測的絕緣電阻值由LDC顯示。
性能特點
本表能輸出四個等級電壓：500V、1000V、2000V、2500V相當於四塊手搖指針式兆歐表；
輸出功率大，帶載能力強，抗干擾性能好，不需人力做功；
量程可自動轉換，一目了然的面板輕觸鍵操作使測量更加方便、迅捷，使用電源可以交直流兩用；
測量結果由LCD數字顯示，讀數直觀，消除了指針式儀表的視覺誤差；
儀表開啟高壓鍵後一分鐘時，自動報警，鎖定示值5秒鐘，以便計算吸收比（R60秒/R15秒）；
不怕短路，輸出短路電流大於1.6mA，可直接測量，不需帶載測量估算。
技術參數
1. 輸出電壓等級：500V,1000V,2000V,2500V

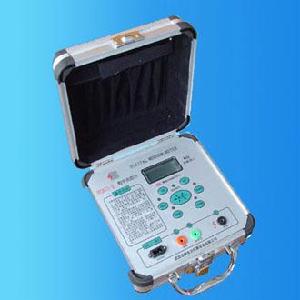

BY2671數字式絕緣電阻測試儀 2. 測量範圍：0～19999MΩ
3. 相對誤差：≤±4%±1d
4. 解析度：0.01 MΩ，0.1 MΩ，1.0 MΩ,10.0 MΩ
5. 電壓負載：2500V/20 MΩ
6. 電壓跌落：約10%
7. 短路電流：>1.6mA
8. 電源適用範圍，功率損耗
直流：7－9V（6節5#可充電電池），外接交流220V電源進行充電。
功耗：靜態功耗≤160mW；最大功率≤2.5W。
9. 使用條件
環境溫度：0℃～+45℃
相對溫度：≤85%RH
10．體積與重量
體積：220mm×200mm×105mm
重量：
