直流高壓試驗器

直流高壓試驗器是指根據新的中國電力待業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計製造的新一代攜帶型直流高壓發生器。

產品描述：

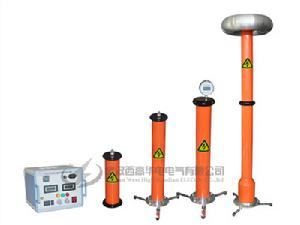

XGZG-300 直流高壓試驗器（西高華電電氣）

XGZG-300 直流高壓試驗器是西高華電根據新的中國電力待業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計製造的新一代攜帶型直流高壓發生器。主要適用於電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。

直流高壓試驗器-功能特點

● 採用高頻倍壓電路，套用PWM脈寬調製技術和大功率IGBT器件。
● 採用電壓負反饋，輸出電壓穩定度高，紋波係數小≤1%。
● 全量程平滑調壓，電壓調節細度好調節精度≤0.5%，穩定度≤1%，電壓電流誤差1%（讀數±0.2kV），電流誤差±1個字。
● 升壓電位器零起升壓。
● 75%UDC1mA功能按鈕，方便氧化鋅避雷器試驗，精度1%讀數±1%。
● 過壓保護採用拔碼設定，一目了然，誤差±1%。
● 倍壓採用新型材料，輕巧、堅固。外表塗特種絕緣材料，電氣性能好，防潮能力強。
● 摺疊式撐腳，直徑面積大，穩定性能好。
● 一體化設計、高壓拖地電纜引出，方便現場試驗。
● 產品符合DL/T848.1-2004技術要求，並經電力部電氣設備質量檢測測試中心型式試驗，嚴格執行企標出廠。

直流高壓試驗器-技術參數

一體機

規格 技術參數	40/3	60/2	60/3	60/5	80/2	100/2	120/2	120/5
額定電壓（kV）	40	60	60	60	80	100	120	120
額定電流（mA）	3	2	3	5	2	2	2	5
額定功率（W）	120	120	180	300	160	200	240	600
機箱重量（kg）	7	2	2	4.5	2	3	3	4.5
倍壓重量（kg）	一體	2.5	3	3.8	2.5	4	4	4.5
倍壓高度（mm）	一體	400	400	500	400	500	500	500
電壓測量精度	數顯表±（1.0%讀數±2個字）
電流測量精度	數顯表±（1.0%讀數±2個字）
波紋係數	≤1%
電壓穩定度	隨機波動，電源電壓變化±10%時≤1%
過載能力	空載電壓可超出額定電壓10%使用十分鐘最大充電電流為1.5倍額定電流
電源	單相交流50Hz 220V±10%
工作方式	間斷使用
	一次連續時間最長為30分鐘
工作環境	溫度：-10～40℃
	相對濕度：室溫為25℃時不大於85%（無凝露）
	海拔高度：1500米以下
帶 電 容負荷能力	被試品電容量無限制
	可用1.5倍的額定電流充電
結構特點	環氧玻璃鋼電氣絕緣倍壓筒
	空氣絕緣、無泄漏之慮
操作箱特點	高精度0.75UDC1mA單觸按鈕（精度≤1.0%）最適合氧化鋅避雷器試驗
	過壓保護採用撥置，一目了然
	機箱倍壓放置一個鋁合金箱，整機一手可提

分體機

規格 技術參數	200/2	200/5	250/3	300/2	300/5	400/3	400/5	其它等級
額定電壓（kV）	200	200	250	300	300	400	400	500～1000kV等契約定 做
額定電流（mA）	2	5	3	2	5	3	5
額定功率（W）	400	1000	750	600	1500	1200	2000
機箱重量（kg）	4.5	4.5	4.5	5.5	5.5	5.5	5.8
倍壓重量（kg）	7.9	8.3	9	11	11.5	38	45
倍壓高度（mm）	965	965	1030	1250	1250	1900	1900
電壓測量精度	數顯表±（1.0%讀數±2個字）
電流測量精度	數顯表±（1.0%讀數±2個字）
波紋係數	≤1%
電壓穩定度	隨機波動，電源電壓變化±10%時≤1%
過載能力	空載電壓可超出額定電壓10%使用十分鐘最大充電電流為1.5倍額定電流
電源	單相交流50Hz 220V±10%
工作方式	間斷使用
	一次連續時間最長為30分鐘
工作環境	溫度：-10～40℃
	相對濕度：室溫為25℃時不大於85%（無凝露）
	海拔高度：1500米以下
帶 電 容負荷能力	被試品電容量無限制
	可用1.5倍的額定電流充電
結構特點	環氧玻璃鋼電氣絕緣倍壓筒
	空氣絕緣、無泄漏之慮
操作箱特點	高精度0.75UDC1mA單觸按鈕（精度≤1.0%）最適合氧化鋅避雷器試驗
	過壓保護採用撥置，一目了然
	控制箱小，方便現場

註：因產品不斷更新，以實際產品為準，本公司保留解釋權。
