採用環行器的收發公用器
如下圖所示為採用環行器的收發公用器的基本結構圖。通常這類公用器套用在收發採用同一頻段兩個不同波道的設備中。收信和發信頻率信號可利用環行器分隔開。根據環行器的工作原理，當環行器的三個連線埠都匹配時，由發信機輸出的信號將右環行器的1連線埠進入，從2連線埠輸出至天線，而不會由3連線埠輸出進入接收設備；同樣，由天線接收的信號從環行器的2連線埠進入，由3連線埠輸出到接收設備，而不會從1連線埠輸出到發信側。從而實現收發公用一副天線，且收發通道之間是相互隔離的。
在實際套用中，由於環行器的隔離性能一般只有20~30dB，為了進一步減小收發之間的相互串擾，通常在環行器與收發信機之間分別接入一個以該路頻率為中心頻率的帶通濾波器。該濾波器應具有較高的選擇性。

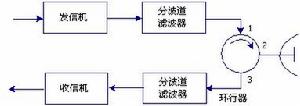

收發公用器採用環行器構成的收發共用器方框圖
採用極化分離器的收發公用器
下圖給出了採用極化分離器收發公用器的結構圖。這種方法是利用無線電波的極化特性，將收發信微波處理成相互正交的不同極化形式電磁波，利用其正交性來實現收發信號之間的隔離。如發信信號採用水平極化（和垂直極化），而收信信號則採用垂直極化（或水平極化）。
收發公用器採用極化分離器的收發公用器方框圖
