產生原因
攪模器在電信、加擾器或混合裝置誘導模式在光纖耦合,或設備本身,表現出一個統一的輸出強度剖面獨立輸入模式體積或模態的激發條件。攪模器是用來提供一個獨立模態分布的光學來源為目的的實驗室製造,實地測量或測試。
IEEE 802.3 10 gbase-lrm乙太網標準之前,需要一個特定範圍的模式功率分布在纖維興奮的半導體雷射器,攪模器是主要用來提高多模光纖的頻寬測量的重現性。
功能
攪模器的基本作用是使雷射器發射的少量模式轉變到均勻而又過量地(空間和角度) 注入, 這種注入能容易地重複產生。
攪模器光輸入到測試光纖的注入條件對測量的頻寬有重大的影響。因為雷射二極體的輻射圖如光束一樣, 且相當窄，所以光線可能選擇較高或較低的角度進入光纖。不同的注入條件必然產生不同的模間色散和頻寬。認識到這點以後，電子工業協會和國際電話電報諮詢委員會都已經建立了注入條件標準。

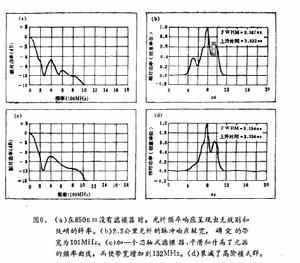

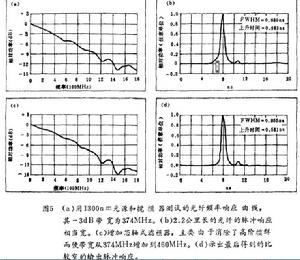

攪模器電子工業協會推薦在雷射源和光纖之間使用攪模器。攪模器本質上是將雷射源的小模式體積轉換成均勻且過充滿( 在空間和角度上) 的注入, 這種注入是容易重複的。另一方面, 國際電報電話諮詢委員會建議的注入條件, 將在光纖輸入端產生穩態模分布(EMD)。當光傳輸幾公里距離之後, 在光纖中可以建立這種穩態模結構。使用攪模器注入, 並在輸入光學系統中加上限制器或芯軸式濾模器, 就可以實現穩態模分布。國際電話電報諮詢委員會最近正在考慮的一個修正方案, 就提出了用穩態模分布或過充滿注入。理論上, 這兩種方法產生同樣的結果, 因為當達到穩態模分布時, 預期濾波器能消除的模式和自然消除的模式相同。不管穩態的論據如何, 過充滿和欠充滿方法都不能測出相同的模分布。圖5 和圖6說明在兩種光纖中, 用濾模器消除了時間分離的模群, 得到了不同的帶 寬。
雖然攪模器大大減小了由雷射源的輻射特性引起的偏差, 可是在攪模器輸出端也許仍然存在著可能引起偏差的不均勻性。

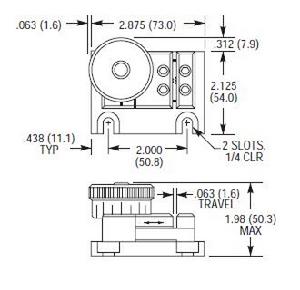

FM-1攪模器
攪模器FM-1攪模器產生一個穩定的模式分布在纖維和低插入損耗的光發射條件。這個條件在當時是很重要的，進行精確測量和損失纖維的組件。其精密機制和特別設計的波形之間的纖維使FM-1 攪模器產生一個穩定的模式分布在纖維和低損耗插入的光發射條件。其精密的設計機制使得波形之間的纖維表面造成光纖的微彎。這大大增加了模式耦合在引導模式(稱為模式混亂)和耦合的高階制導模式輻射模式(模式過濾)。之間的能量分配模式，以及獨立的光的發射條件,模擬分布實現光纖經過幾公里後的狀態。
