攜帶型動力觸探儀

產品用途

panda2 動力觸探儀已經列入歐洲規範(編號XPP94—105)用於密實度檢測，特別對於壓實填土的密實度檢測已有規範標準。
PANDA2在岩土領域有廣泛的用途，一方面可以對4～8米地基進行勘探，且輕便、快速、高效而又經濟；另一方面，對各類回填土工程密實度檢測不僅速度快、精度高，而且能對施工程式有一定的指導意義。
可套用於：

PANDA2動力觸探儀

土質調查
● 初勘（道路，管道等）
● 土壤研究（建築物、獨立房屋、塔、檯燈）
● 診斷和評估（乾燥、空隙、擾動等）
● 遙控受限訪問的原位勘查
密實度檢測
● 符合法國標準XP P94-105
● 質量檢測
● 土層厚度檢測
● 密室均勻性檢測
● 溝渠密度檢測（變窄、污水等）
● 各類地基密實度檢測（道路）

產品概述

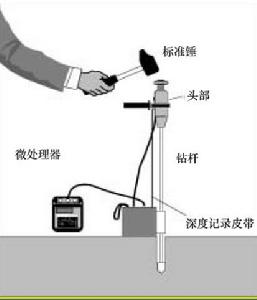

儀器原理圖

儀器的主要原理是用一個一定質量的標準重錘錘擊探桿頂部的活塞，通過探桿將錐形探頭貫入土內。對於每次錘擊，根據活塞內部感測器測得的衝擊速度，由微處理器內計算器計算出貫入的能量。同時，卷帶盒內另一記錄器測量錐形探頭觸入的深度。根據這兩個數據，運用傳統的荷蘭公式便可立即計算出錐形探頭的動力阻力qd。所有這些數據均可被記錄在微處理器內，並可以在檢測完成之後，傳輸到機PC機上用相應的後處理軟體進行編輯處理。
軟體
PANDA軟體可以找回並將動力觸探儀獲得的數據（相對於深度的錐尖阻力）與標準參照值（土類和密實度）進行比較。
● 對試驗數據比較時，參照值和判別曲線能夠允許對基礎全深度的質量進行評估
● 對於不規則的情況，PANDA軟體能夠依據法國標準NF XP P94-105對缺陷進行嚴肅確認
● PANDA軟體能夠從PANDA試驗中獲取並列印數據，報告還可以增加
◆ 地址剖面圖
◆ 地下水位
◆ 海拔

產品優點

PANDA攜帶型動力觸探儀易於使用、超輕便攜(總重量只有20公斤)，與傳統的動力觸探儀相比，其效率大為提高：試驗僅需兩至三人進行操作，一般場地條件下一個6m深度的測試孔歷時25分鐘即可完成，結束後可很方便地搬遷至另一個測點；更為突出的是這套設備充分利用了現代計算機和感測器技術，整個試驗過程全部採用微機操作，測試精度及數據的採集、存儲、傳輸和處理都由微機執行， 自動化程度獲得了極大提高；微機存儲量大，即使在不進行數據的傳輸下，一次試驗可保存100,000組數值。
