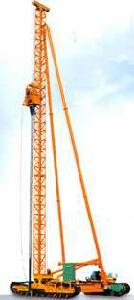

插板機

插板機

插板機是一種新型打樁機械,主要用於沿海軟基處理,圍海造地施工領域。

名稱表述

英文名稱: Spile Machine

插板機 插板機

中文全稱:塑膠排水板打樁機

結構及工作原理

插板機就位後通過振動錘對準插孔位下沉,排水板從套管內穿過與端頭的錨靴相連,套管頂住錨靴將排水板插到設計入土深度,拔起套管後,錨靴連同排水板一起留在土中,然後剪斷連續的排水板,即完成一個排水孔插板操作。

主架

主架高度為20-30米,打設深度為20-25米。頂部配有滑輪頭用於振動錘的起降。

底盤

底盤為履帶式、鋼軌式、液壓步履式。其中鋼軌式插板機用於較軟地質,履帶式用於偏硬地質,液壓步履式行走方便靈活,可360°迴轉。

動力系統

配11KW-33KW振動錘,通電後產生激振力將插管打入土中。整機行走也有電動機或者液壓系統控制。

分類

1、鋼軌式插板機

2、履帶式插板機

3、壓步履式插板機

套用領域

主要用於沿海地區軟弱地基處理,打入塑膠排水板。

發展趨勢

插板機在世界流行圍海造地的今天,越來越能發揮它的優勢,軟弱地基必須經過處理才能使用,所以插板機在今後的建築行業中仍占有一席之地。
