簡介

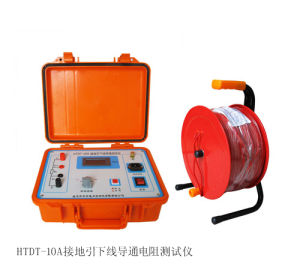

英文翻譯：HTDT-10A Ground Continuity Tester接地裝置的各部分及與各設備之間的電氣連線性，即直流電阻值，也稱為電氣導通性。電力設備的接地引下線與地網的可靠、有效連線是設備安全運行的根本保障。接地引下線是電力設備與地網的連線部分，在電力設備的長時間運行過程中，連線處有可能因受潮等因素影響，出現節點鏽蝕、甚至斷裂等現象，導致接地引下線與主接地網連線點電阻增大，從而不能滿足電力規程的要求，使設備在運行中存在不安全隱患，嚴重時會造成設備失地運行。接地裝置的地下接地極及其連線部分也可能出現鏽蝕、甚至斷裂現象。
因此，定期對接地裝置進行電氣完整性測試是很有必要的。電力行業標準DL/T475-2006《接地裝置特性參數測量導則》規定電氣導通性應選用專門的儀器進行測量，儀器解析度為1mΩ，準確度不低於1.0級。此標準研製的HTDT-10A接地引下線導通測試儀是一種自動化程度很高的攜帶型測試儀, 專門用於接地裝置的電氣完整性測試，其各項技術指標均達到或優於相關標準要求。儀器操作簡單方便、精度高、測試速度快，複測性好、讀數直觀，是符合規程要求的理想的專用儀器，大大方便了試驗項目的開展，提高了工作效率。
別稱：接地引下線測試儀
主要特點：
1抗干擾能力強：在嚴重干擾條件下，液晶屏最後一位數據能穩定在±1個字範圍內，讀數穩定，重複性好。2使用壽命長：全部採用高精度電阻，有效的消除環境溫度對測量結果的影響，同時軍品接外掛程式的使用增強了抗振性能。
3操作簡單：只需按下測量鍵即可得到測量結果。測量結果採用LCD液晶背光顯示,讀數直觀,重複性好。
4攜帶方便：採用攜帶型設計，體積小、重量輕。面板與機箱成一體結構，具有很好的抗震性。
技術參數：
1、測量範圍：1～1999mΩ2、分 辨 率：1mΩ
3、測試電流：DC 1A、2A、5A、10A 四個固定電流檔位
4. 測量精度：±（0.5%+2d）
5. 測量半徑：50米
6. 顯示方式：LCD背光顯示
7. 工作方式： 連續
8. 工作電源：AC220V±10% 50Hz
9. 工作環境：溫度- 10℃～40℃ 濕度：≤80 %RH
10. 體積：300×270×200 mm3
11. 重量：5kg
測試操作步驟
1）首先檢查用於試驗的電流線、電壓線和地網線是否有斷路現象（可以用萬用表測量），地樁上的鐵鏽是否清除乾淨，其埋進深度是否合適（>0.5米），同時檢查測試線與地樁的連線是否導通，如未導通，請處理後重新連線。2）電流測試線與電壓測試線的長度比為1：0.618，電流測試線的長度應是地網對角線的3—5倍。
3）電流測試線和電壓測試線按規定的長度將一端與儀器相接後平行放出。另一端分別接在兩支地樁上（如圖2所示）。
4）將已放好的測試線檢查一遍，將萬用表一端接電流線或電壓線，另一端接地網線如無阻值顯示即為斷路，確認完好再進行測試。
5）檢查連線無誤後，給儀器接上AC220V/50HZ電源，對儀器進行通電。
6）按測量鍵，開始測量。
7）儀器顯示測試結束後，記錄測試數據（本儀器可多次重複測量）。
8）關掉儀器電源後，拆除連線，測試過程結束。
注意事項
1.為使測試順利進行，測試前請先用萬用表檢查測試導線與地樁的接觸點是否完好，並測量已放好的線是否有斷路現象。2.四極法測量時儀器會自動消除接線誤差。
3.當游標在電流上時候，按一下“確認”鍵,在螢幕左下角會出現或消失印表機小符號,代表選擇或取消自動列印功能。
