執行標準：GB6587-86 GB6593-86
產品用途
電力設備的接地引下線與地網的可靠、有效連線是設備安全運行的根本保障。接地引下線是電力設備與地網的連線部分，在電力設備的長時間運行過程中，連線處有可能因受潮等因素影響，出現節點鏽蝕、甚至斷裂等現象，導致接地引下線與主接地網連線點電阻增大，從而不能滿足電力規程的要求，使設備在運行中存在不安全隱患，嚴重時會造成設備失地運行。最新頒布的《電力安全工器具預防性試驗規程》中要求必須定期對攜帶型短路接地線及個人保護接地線做成組直流電阻試驗。

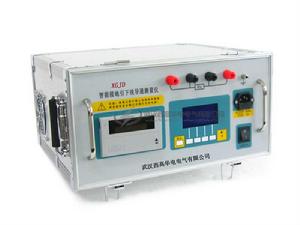

XGJD接地引下線導通測試儀本測試儀是我公司研製的一種自動化程度很高的攜帶型測試儀,專門用於測量攜帶型短路接地線以及個人保護接地線的直流電阻。儀器採用高性能單片機控制，可實現測試過程智慧型化，操作簡單方便、精度高、測試速度快，複測性好、讀數直觀，是符合規程要求的理想的專用儀器，大大方便了試驗項目的開展，提高了工作效率
本產品符合國家標準GB6587-86《電子測量儀器環境試驗總綱》及GB6593-86《電子儀器質量檢定規則》的要求。
技術特性
| 項目 | 技術指標及參數 | 備註 |
| 測試電流 | 10A，20A | |
| 測量範圍 | 10A 1μΩ~2Ω20A 1μΩ~1Ω | |
| 測量準確度 | ±0.2%（滿量程） | |
| 顯示方式 | 128×64點陣顯示 | 電阻顯示為4 1/2位 |
| 最大解析度 | 0.1μΩ | |
| 電源 | AC 220V±22V，50Hz±2 Hz | 保險管5A |
| 最大功耗 | 600W | 測試電流為20A時 |
| 工作環境 | 環境溫度:0°～40° 相對濕度:≤80% |
尺寸、重量
| 項目 | 參數 | 備註 |
| 體積 | 400╳200╳425 (mm) | |
| 重量 | 10kg | 帶配件 |
