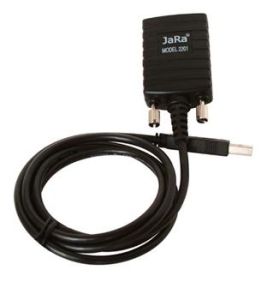

接口轉換器

接口轉換器也叫協定轉換器，簡稱協轉。接口轉換器也就是網橋，它能使處於通信網上採用不同高層協定的主機仍然互相合作，完成各種分散式套用。它工作在傳輸層或更高。接口協定轉換器一般用一個ASIC晶片就可以完成，成本低，體積小。它可以將IEEE802.3協定的乙太網或V.35數據接口同標準G.703協定的2M接口之間進行相互轉換。

概述

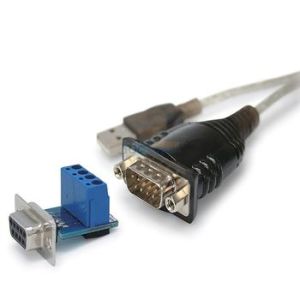

接口轉換器

目前許多重要的設備仍然使用RS-232接口界面設計，然而，RS-232是一個點對點的界面，限制設備和計算機之間的傳輸距離只能為15米。為了克服這個限制，許多用戶使用RS-232到RS-422／485轉換器，將RS-232設備連到工業RS-422或RS-485網路，傳輸數據時距離超過1.2km。
CONV422是一款通用級低成本的RS-232／RS-422轉換器，採用袖珍型外形設計，配有可插拔接線端子，安裝簡便，輕巧。它能夠從RS-232接口的TXD、RTS和DTR信號獲取電源，即使在只有TXD信號供電時亦能正常工作。廣泛用於考勤、門禁、雲台控制、售飯和停車場等系統中。

特點

體積小巧，安裝簡便，接受靈敏度高。
特有串口取電技術，無須額外供電　
功耗極低，保證串口在三線工作時，仍能正常工作
採用DSAC技術，自動判別和控制數據傳輸方向
自動偵測串口信號速率。
通訊指標：標準符合EIARS-232，RS-422標準RS-232信號TX，RX，GND
RS-422信號T＋，T-，R＋，R-，GND工作方式異步工作，點對點，4線全雙工
方向控制採用DSAC技術，自動判別和控制數據傳輸方向波特率300-115200bps，自動偵測串口信號速率。
負載能力傳輸距離RS-422端1200米（115200bps時），RS-232端建議不超過5米接口保護600W浪涌保護15KV靜電保護
接口形式RS-232端DB-9母頭，RS-422端DB-9公頭或3位端子環境指標：工作溫度-20℃到70℃，存儲溫度-40℃到85℃，濕度相對濕度5％到95％，電源指標：輸入電源
無需外接電源，從RS-232口的TXD、RTS、DTR信號獲取電源功耗靜態功耗10mA以內，動態功耗平均值40mA以內。
