扁圓線成圈機用途：
扁圓線成圈機適用於圓線、扁護套線成圈及打扎。該產品生產效率高、排線質量好，解決了業界圓線、扁護套線成圈打扎與大線盤聯動生產的難題。
扁圓線成圈機配置參數：
1、線盤外徑：Φ400mm
2、線盤內芯：圓線Φ130mm、扁線Φ160mm（選裝120、150、160mm）
3、線盤寬度：50～80mm（可調，根據用戶選裝）
4、扁護套電線成卷最大線徑：Φ6.8×12mm（或162以下圓電線）
鞏義市長城海綿電線設備廠成圈機5、圓線線徑範圍（或平方）：3～8mm（1.5～102）
6、成卷打扎時間：1分鐘
7、電機功率：2.2kw（2.2kw變頻電機）
8、放線盤規格：PN500、630、800（根據用戶線盤內孔製作）
9、護套電線平方：1.5、2.5、4、6（102鋁塑、銅塑電線單芯線徑）
10、放線盤升降形式：絲槓式（升降電機1.5kw-4級）
11、放線盤安裝形式：有軸式
扁圓線成圈機結構

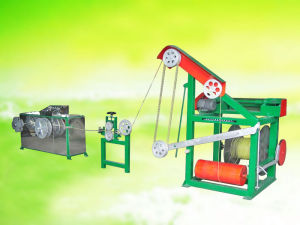

扁圓線成圈機由自動漲緊放線架、計米裝置和扁圓線成圈主機組成。
扁圓線成圈機結構
1、自動漲緊放線架
自動漲緊放線架，採用絲槓式升降線盤裝置，放線不會亂線。
2、計米裝置
計米輪採用半米輪裝置。壓輪採用橡膠輪，計米輪與壓線輪採用單向軸承，方便用戶設定計米輪周長，達到用戶成卷打扎計米長度之目的。
3、成圈主機
1)採用漲力排線裝置，排線層繞速度快。
2)漲力排線靠線材自漲力，可保證排線節距不受線徑大小的影響，使線材平行排列形成層繞式卷繞收卷。
3)收卷頭的內芯採用自動漲縮裝置，電線成圈後在機器上綑紮即可取下。
4)採用變頻控制軟啟動與自動剎車技術，變頻器有自動剎車功能使電機停止運轉。
5)停機採用減速停機方式，電子計米器輸出信號控制變頻器進入減速停車。
扁圓線成圈機安裝
1、打開包裝箱，先檢查產品各部分情況。
2、為保證成圈打扎的效果，必須按安裝圖要求擺放，用膨脹螺栓固定，如地基安裝圖所示。
六、扁圓線成圈機操作
1、安裝放線盤前需鬆開剎車漲力。
2、根據不同放線盤直徑的大小，調整放線漲力。
3、計米輪不要壓得太緊，以免壓壞電線外表層塑膠。
4、漲縮盤的調整：漲縮盤的開檔寬度需根據不同的線材規格進行調整。
5、根據各廠家成卷打扎電線長度之要求，調整電子計米器預置長度。
6、自動漲緊放線機上的自動剎車裝置，應根據線盤直徑的大小、重量，調整自動剎車旋鈕。
七、扁圓線成圈機維護保養
1、軸承應運轉500小時加注一次潤滑油油脂。
2、計米裝置上的手輪絲槓應根據實際情況不定期加注潤滑油。
