配置結構

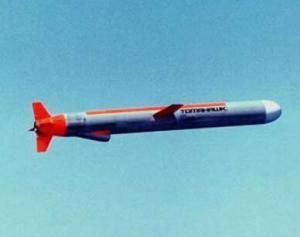

戰斧飛彈戰斧飛彈，射程為3000公里，發射方式採用，二節推進，固態燃料，為慣性引導系統。
戰略核飛彈BGM－109A的戰鬥部為W－80彈頭，靠觸發引信爆炸殺傷區域半徑為3公里。非核動力BGM－109C裝有穿甲戰鬥部；BGM－109D為子母式戰鬥部，它含有近166枚BLU－97B小口徑炸彈。戰術飛彈BGM－109B裝有B－61爆破戰鬥部或WDU－25B戰鬥部。
武器性能
戰斧飛彈，從發射到轉入巡航狀態時間約1分鐘，海上可在7～15米高度飛行，陸地可在60米以下高度飛行，可躲避敵艦或雷達搜尋系統，還可自行改變高度和速度進行高速攻擊。
戰斧對地核攻擊飛彈（BGM－109A），射程為戰斧飛彈發射2500千米，命中精度30米，主要用於實施對地核攻擊。射擊精確度高，核彈頭當量大，可有效地摧毀防禦較強的小面積目標。據美專家鑑定，一枚“戰斧”飛彈擊毀可承受每平方米70公斤剩餘壓力的防護設施的機率為85%，而“海神”飛彈僅為10%。
戰斧反艦飛彈，射程463～556千米，用於攻擊遠方艦船。戰斧對地常規攻擊飛彈，射程1112～1297千米，命中精度30米。戰斧飛彈既可在海上由艦船發射，也可從陸地和空中發射。
“戰斧”巡航飛彈，是一種全天候潛艇或者水面艦隻發射的對地攻擊巡航飛彈。在發射之後，由飛彈的固體燃料助推向前推進飛彈，最後再由小型渦輪風扇發動機推進飛彈，完成飛彈的最後飛行。是一種遠程、高存活、無人駕駛對地攻擊武器系統，它具有極高的精確度。美海軍水面艦隻的縱深打擊能力取決於“戰斧”巡航飛彈系統，它是經過實踐檢驗了的、證明是執行應急任務的最佳武器選擇。
套用領域
“戰斧”飛彈在美潛艇和水面艦艇上的廣泛使用（本世紀末可生產近4000枚），促使五角大樓在一定程度上考慮將該系列飛彈作為第一攻擊武器。美有關機構在參加縮減戰備武器的談判時，故意將海基飛彈不包括在戰備進攻實力之內，而且簽訂的縮減戰略飛彈武器的契約中有意用現代化“戰斧”飛彈取代了“海神”舊式飛彈。這實際上大大提高了海軍實施各種戰役的能力。核潛艇上用魚雷發射器和MK45垂直發射器存放的發射“戰斧”飛彈，水面採用的是MK143裝甲箱式或MK41垂直發射器。
用於攻擊各種固定目標
“戰斧”對地攻擊巡航飛彈用於攻擊各種固定目標，包括在極危險情況下攻擊敵人的防空系統和通訊設施。對地攻擊“戰斧”巡航飛彈由慣性和地形匹配(TERCOM)雷達制導。地形匹配製導雷達利用存貯參考地圖與實際地形相比較，確定飛彈的位置。必要的話，飛彈就會改變路線，從而使把飛彈置於正確的路線上。在目標區域的末端導航由光學數字場景匹配區域關聯繫統來提供，這一系統將利用存貯的目標圖像與實際的目標圖像相比較。
“戰斧”巡航飛彈是一種技術成熟的飛彈武器系統，現在投入使用的有BlockII、III、C型(單彈頭)、D型(多彈頭)。C型和D型“戰斧”巡航飛彈的不同之處在於它們的彈頭：C型屬於常規的單一彈頭，而D型則屬於一種常規子彈藥彈頭(多彈頭型)。從外表上看，二者沒有什麼區別；但是，從能力上看是不同的。這種飛彈概念是木彈的一種。交付給美海軍水面艦隻和潛艇使用的飛彈屬於全套裝備飛彈(AUR)，它包括執行任務的飛彈、啟動飛行的助推器、運輸中用來保護飛彈的飛彈箱(水面艦隻的飛彈裝運箱，潛艇的飛彈密封艙)、貯存倉庫和貯藏艙。
“戰斧”巡航飛彈將作為聯合部隊的一個完整部分在沿海地區作戰。在地區衝突前期的危急時刻，“戰斧”巡航飛彈同其它對地攻擊系統和戰術飛機一道阻止或者推遲敵方部隊的向前推進，壓制敵人從事空中作戰的能力，打擊敵人的防空系統。另外，“戰斧”巡航飛彈攻擊敵人的高價值目標，包括發電設施、指揮與控制機構、武器集結/貯存設施。因此，它成了打擊增援、強硬目標的武器選擇。
目前，“戰斧”巡航飛彈預定的作戰環境將通過美海軍制定的預案體現出來。根據這些預案，美海軍將呼籲在地區衝突、危機反應方面捍衛美國的利益，或者執行美國的國家政策。
武器系統
戰斧武器系統由四個重要組成部分組成：戰斧巡航飛彈，戰區任務計畫制定中心(TMPC)/艦上計畫制定系統(APS)，水面艦隻戰斧武器控制系統(TWCS)和潛艇作戰控制系統(CCS)。
水面艦隻和潛艇有著不同的武器控制系統(WCS)。水面艦隻擁裝備有垂直發射系統(VLS)，而攻擊潛艇則不同。所有的攻擊潛艇都是通過魚雷管來發射飛彈的；另外，有些攻擊潛艇的前端安裝有垂直發射系統--也就是在耐壓船體之外，它具備有裝填和發射功能。水面艦隻和潛艇的火力控制系統(FCS)具有通訊管理、資料庫管理、作戰計畫制定、發射控制功能。這些系統為飛彈初始化、飛彈發射、以及環境保護提供飛彈和火力控制系統的接合面。水面艦隻的火力控制系統是ATWCS(AN/SWG-3)的戰斧武器控制系統(TWCS)；而潛艇的火力控制系統是MK1作戰控制系統(CCS)、MK2作戰控制系統(CCS)、或者AN/BSY-1。
聯合司令部司令官針對發展變化的戰略形勢制定出應急計畫，從而實現國家指揮當局指定的目標。聯合司令部司令官將戰斧對地攻擊飛彈(TLAM)任務開發的任務指派給負責陸地任務計畫制定的巡航飛彈支援活動(CMSA)。美國國家測繪局提供制定計畫必要的資料庫。目標與繪圖是為地形匹配(TERCOM)和數字場景匹配區域關聯(DSMAC)服務的。威脅資料庫還提供了飛彈消耗分析。聯合司令部、合作、以及作戰大隊司令官下達任務部署和使用命令。打擊計畫者選擇、指派、協調戰斧對地攻擊飛彈打擊。
發射平台的火力控制系統準備、並執行戰斧對地攻擊飛彈任務。發射平台發射飛彈。飛彈向前推進，並轉變成為巡航飛行，然後在預定的路線上航行。在飛行當中，飛彈將利用地形匹配、數字場景匹配區域關聯、和全球定位系統(BlockIII)導航。在飛行中，有些執行精確打擊戰斧飛彈任務(PST)也可能通過與衛星通訊相聯的地面站轉換其態勢。“戰斧”飛彈執行其計畫的終端機動，而對於戰斧對地攻擊C型飛彈來說，它能夠打擊一個單一目標，而對於戰斧對地攻擊D型飛彈來說，它能夠打擊一個或多個目標。戰斧”巡航飛彈的型號
發展歷史
1981年1月，美海軍開始對“戰斧”巡航飛彈BlockIII進行作戰評估，從而決定是否進入大批量生產階段。這次作戰評估分六個階段。前三個階段涉及到對潛射“戰斧”巡航飛彈的測試：潛射反艦“戰斧”巡航飛彈(TASM)、常規對地攻擊C型飛彈(TLAM/C)、以及核對地攻擊飛彈型號(TLAM/A)從1981年開始測試，到1983年10月結束。後三個階段涉及到水面艦隻飛彈變種的發射測試，這三個階段的測試從1983年12月開始，到1985年3月結束。在所有的這六個階段，飛彈是否具備有全套裝備性能，則是根據其是否具有潛在作戰效用和潛在作戰適用性來決定的，然後，才能決定是否進入大批量生產階段。1988年4月，美海軍開始對常規對地攻擊子彈藥飛彈(TLAM/D)進行測試。測試表明，它具有潛在作戰效用和潛在作戰適用性，並在部隊有限推廣。
隨著飛彈技術的進步和飛彈的改進，後續測試與評估一直在進行著。美海軍對BlockII飛彈進行了改進，並於1987年7月-9月對其所有的型號進行了測試。其中的一些改進包括改進的火箭助推器、巡航飛彈雷達調度計、數字場景匹配區域關聯繫統。
1990年10月，美海軍開始對BlockIII飛彈進行作戰評估，這是用全球定位系統協助飛彈導航的第一次。這次測試在各種環境條件下對水面與水下艦隻都進行了測試，一直持續到1994年7月。常規型C型和D型飛彈都進行了測試，而結果都很理想，兩種型號的飛彈都被證明是具有作戰效用和作戰適宜性，並在整個海軍推廣。
美海軍對“戰斧”巡航飛彈的性能測試仍在進行。1995年，美海軍開始對對地攻擊飛彈的性能進行為期5年的研究與測試；同時還測試的項目還有作戰測試發射(OTL)項目。作戰測試發射項目的目的就在於在統計上嚴肅認真的態度，核實飛彈的性能、準確性、可靠性，以滿足作戰需求的需要。按照這個項目進行的測試大約是每年測試8枚飛彈：2枚對地攻擊飛彈和6枚對地攻擊C型、D型飛彈。這些測試都注重作戰的真實測試預案，包括對水面艦隻和潛艇能夠發射的BlockII和III飛彈作戰大隊作戰。
自海灣戰爭以來，美海軍一直在改進BlockIII型飛彈的作戰反應、突入目標、射程、和準確程度。美海軍為BlockIII飛彈添加了全球定位系統制導、重新設計了彈頭和發動機，這就是BlockIII改進型，這種型號的飛彈於1993年3月開始服役。“戰斧”對地攻擊飛彈BlockIII系統升級包括：整合了抗干擾全球定位系統(GPS)系統接收器，提供一個更小、更輕的彈頭，擴展了射程、到達時間，並提高了精確程度。加裝了全球定位系統之後，戰斧對地攻擊路線計畫制定就不會受到地形特徵的制約，而任務計畫制定時間也降低了。美海軍加利福尼亞中國湖海航站設計、開發、並具備有有4年內生產WDU-36彈頭的資格，以滿足改進的“戰斧”飛彈不靈敏炸藥靈活性和增程的需求，與此同時，又能保持或者增強彈藥的有效性。WDU-36彈頭在中國湖海航站利用彈頭技術研究成果，採用新的材料PBXN-107型炸藥和FMU-148號引信，和BBU-47引信助燃器(為PBXN-7型炸藥開發和配製的)。BlockIII於1995年在波士尼亞首次投入使用；1996年，在對伊拉克的“沙漠打擊”行動中再次使用。
美海軍接下來的主攻武器就是BlockIV型“戰術戰斧”飛彈。目前，美海軍計畫採購1253枚BlockIV飛彈，並將BlockII升級為BlockIV。在對“戰斧”在主要地區衝突(MRC)中的用途、以及與之相關的再供給和支持水平進行了廣泛的分析之後，美海軍作戰部同與“戰斧”飛彈相關的艦隊指揮官一起制定了一個採購目標計畫，採購3440枚BlockIII、IV戰斧飛彈。
“戰斧”飛彈的作戰作用
在1991年對伊拉克的“沙漠風暴”行動中、1993年6月和1995年對波士尼亞打擊中、1996年對伊拉克的“沙漠打擊”行動中，“戰斧”飛彈得到了廣泛的套用。在這些行動中，大約有400枚“戰斧”飛彈投入了戰場。最近的一次就是在“伊拉克自由行動”中，美軍發射了大量的“戰斧”飛彈，多達802枚，也就是它打響了對伊戰爭的第一炮。
在海灣戰爭中，兩艘潛艇和多艘水面艦隻發射了“戰斧”巡航飛彈。根據美海軍的報導，在發射的290枚飛彈中，有242枚飛彈擊中了目標。不過，戰斧對地攻擊飛彈在“沙漠風暴”行動中的表現並沒有美國防部向美國會遞交的報告中所說的那樣，也低於美國防部內部人士的估計。在“沙漠風暴”行動中，從海軍一艘艦隻或者潛艇發射一枚飛彈的一個戰斧對地攻擊飛彈任務需要載入307次，在使用過程中，海軍人員大約經歷了30719次問題。在發射的290枚飛彈中，有2枚發射失敗；在實際發射的288枚飛彈中，6枚存在有助推問題，而不能轉換成巡航飛行。
海灣戰爭、以及的來的多次應急作戰，包括1996年9月對伊拉克軍事設施的攻擊，這些行動表明，遠程飛彈可以執行一些攻擊機執行的任務，同時，又能夠降低飛機墜毀、飛行員喪生的威脅。
自1991年到1995年，儘管能夠發射“戰斧”巡航飛彈的艦隻(包括攻擊潛艇)的數目增長不多，由原來的112艘增長到119艘，但是，美海軍發射對地攻擊飛彈的整體能力大大增加了。這是因為美海軍越來越多的水面艦艇能夠發射這種飛彈，而水面艦艇比潛艇能夠攜帶更多的“戰斧”飛彈。。到1996，美海軍一共有140艘能夠發射“戰斧”飛彈的艦隻，有6266個發射架。在這140艘艦隻中，有70艘是潛艇，共有發射架696個；70艘水面艦隻，共有發射架5570個。截止1996年，美軍一共擁有4000枚“戰斧”巡航飛彈。
技術參數
“戰斧”式巡航飛彈基本參數
長度 5.5米 6.25米 with booster
速度 885千米/小時
指導 TERCOM DSMAC GPS
戰鬥部 454kg blast/fragmentation
實驗成功
2015年2月11日，美國海軍的戰斧巡航飛彈試驗成功，飛彈成功刺穿正在移動的金屬貨櫃，這標誌著美軍將遠程武器套用於移動目標技術的進一步提升。試驗地點位於加州聖尼古拉島附近海域。
戰斧飛彈從一艘基德號驅逐艦射出，在海面上飛行了相當長一段距離後，成功刺穿移動船隻上的金屬貨櫃，命中目標後仍在海面上迅速前進。
美國海軍協會（USNI）報告稱，倘若美國海軍能進一步改進飛彈的裝載技術，戰斧巡航飛彈將使得制導驅逐艦的攻擊距離擴大1000海里(約1852公里)，並能彌補海軍缺少遠程反地飛彈的缺陷。戰斧系列武器系統(PMA-280)的項目負責人喬·毛瑟（Joe Mauser）海軍上校表示，這次試驗的成果表明，戰斧飛彈是一件網狀武器，它既可以命中固定點，也可以命中移動目標。
