簡介
該電廠由成都威斯特再生能源公司投資5.4億元建設的洛帶城市生活垃圾焚燒發電廠,裝機容量2×1.2萬千瓦,建設地點位於成都市龍泉驛區洛帶鎮長鐵村四組,規劃占地面積約105.83畝(含綠化代征地25.83畝)。建設規模設計日處理城市生活垃圾1200噸,年處理40萬噸。 基本技術路線採用爐排爐焚燒加煙氣處理加餘熱發電。 項目總投資約5億元人民幣,預計2008年6月投入商業運營。根據《國家發展改革委關於印發〈可再生能源發電價格和費用分攤管理試行辦法〉的通知》(發改價格〔2006〕7號)規定,成都洛帶城市生活垃圾焚燒發電廠投產後,上網電價按每千瓦時0.583元執行。
項目背景
成都洛帶城市生活垃圾焚燒廠工程是成都市政府批准的特許經營管理項目,經過嚴格的國內公開招標程式,“上海環境投資有限公司與上海海灣投資管理有限公司”的投標聯合體中標。成都市計委與中標人2005年6月30日上海正式簽署了本項目的“特許權協定”。根據“特許權協定”,成都威斯特再生能源有限公司作為本工程的業主,負責洛帶焚燒廠紅線內的投資、建設,投資約4.7億元人民幣;市計委負責洛帶焚燒廠征地拆遷及紅線外配套工程的投資、建設,投資約6000餘萬元人民幣。本工程預計2007年底建成並投入試運行,2008年7月正式投入商業運營。焚燒廠的特許期為25年(含建設期)。在特許期內,由市計委或市政府指定的其他管理部門,對項目的投資、建設、運營實施監督管理。
工藝流程
本工程採用“三爐兩機”配置:單台爐處理規模為400噸/日,總規模為1200噸/日;單機額定發電額定容量為12MW,全廠總裝機容量為24MW。垃圾焚燒爐及其自動控制系統、煙氣線上監測系統等採用進口設備,其餘為國產設備設備。焚燒廠產生的電力除廠內自用外,剩餘電力採用110KV電壓等級併網。(1)項目的主要設計技術經濟指標:
全廠垃圾年處理能力 40萬噸以上(不足時按40萬噸計)
垃圾焚燒處理貼費 71元人民幣/噸進廠垃圾
外售電價 0.5元人民幣/度
日處理垃圾量(進廠垃圾) 1600噸/日
日處理垃圾量(入爐垃圾) 1200噸/日
焚燒爐年正常工作時間 >8000小時
焚燒線 3條
年上網電量 1.275億度/年
餘熱鍋爐出力 37.6 t/h
汽輪發電機組 2台
汽輪機額定功率 12 MW
項目總用地面積 105 畝(含綠化代征地25畝)
總建築面積 約3.8萬m2
單位投資規模 39.09萬元/噸/日
建設周期 30個月(含試運行期)
環保措施
本工程垃圾焚燒產生的煙氣處理,採用“冷卻反應+活性炭吸附+袋式除塵器”的組合工藝,執行《生活垃圾焚燒污染控制標準》(GB18485-2001)和歐盟92標準(二個標準中的同一指標,取其嚴格者),可確保污染物的達標排放。
垃圾滲濾液處理採用“生化法”預處理,通過“MBR”法,最終使滲濾液達到《生活垃圾填埋污染控制標準》(GB16899-1997)三級標準後排入城市污水管網,進入城市污水廠集中處理。
垃圾焚燒產生的爐渣,運往成都長安垃圾填埋場處置。本項目擬採用國際先進的螯合劑對飛灰進行穩定化處理,處理後送至危險廢物安全填埋場處置。
設計亮點
(1)爐排長度達14.43m,一次風溫度高達280℃,對於焚燒高含水率、低熱值的垃圾,具有極強的針對性。
(2)煙氣淨化採用“冷卻+石灰乾粉管道噴射+袋式除塵”的工藝,節省了投資,可提高設備運行的穩定性,降低運行成本;同時,必要時,可將冷卻水改為“NaOH 的稀溶液”,以提高酸性氣態污染物的淨化效率,工藝的靈活性、對未來排放標準的適應性很強。
(3)滲瀝液處理採用“厭氧”預處理工藝,產生的沼氣回噴爐內燃燒,可提高1-2%的發電量。此為國內、外首先採用的工藝。
(4)飛灰的處理採用“螯合劑+水泥固化”的工藝,在國內為首例。
(5)運營管理將採用本公司自行開發、具有自主智慧財產權的“全廠生產及行政自動化管理系統”,實現以下功能:全廠日/周/月/年報表自動生成;生產狀態/狀況的線上遠程監視;技術及管理檔案電子信息化、隨時線上查閱;重要生產信息的定時遠程傳送。

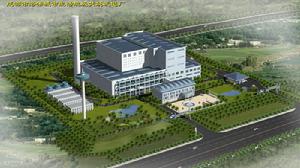

煙囪造型創佳績
成都洛帶城市生活垃圾焚燒廠工程是恩菲設計的又一個大型現代化城市生活垃圾焚燒廠,設計規模為日處理生活垃圾1200t,配置3台400t/d垃圾焚燒爐和2台12MW汽輪發電機組,焚燒爐由日本日立造船株式會社引進,該工程由“上海環境投資有限公司”通過競爭獲得特許經營權,進行BOT建設,該項目為四川省和成都市的重點項目,目前恩菲正在進行施工圖設計。
中冶集團恩菲按業主要求,希望提供一個新穎的、現代化的以及具有標誌性建築特點的方案。為了使客戶滿意,體現中冶恩菲的設計水平。建築工程所在接到任務後積極構思,在很短的時間內做出了一個三角形造型的設計方案,該方案得到業主以及成都市計委和投資方“上海環境投資有限公司”有關領導的高度讚賞,為中冶恩菲贏得了榮譽。
電廠作用
2008年8月7日位於洛帶的成都市首個城市生活垃圾焚燒廠將正式啟動焚燒爐,正式試運行。試運行期間,生活垃圾
“生產”的電力將首次併入成都電網。據悉,該城市生活垃圾焚燒廠投資5.5億。“紅色的金屬鐵爪,抓起已經經過分揀的生活垃圾,一‘轉身’,就將垃圾全部投到高高的焚燒爐中……”據介紹,在對生活垃圾中的金屬、塑膠、玻璃等有用物質進行回收利用後,剩餘垃圾將在焚燒廠內進行發酵,管道將收集由此產生的沼氣並導出。此後,經過脫水淨化後的垃圾將進入焚燒爐……明日起,城市生活垃圾焚燒廠將這樣對城市生活垃圾進行處理。“在1000度左右的高溫焚燒下,這些城市生活垃圾可產生大量的熱能,熱能可帶動發電機運轉,從而轉化為電能。”焚燒廠進入正式運轉階段後,年處理生活垃圾達到40-50多萬噸,1年發電約1.3億度,其中約1.1億度將輸入成都電網。此外,2010年前,我市還有兩座生活垃圾焚燒廠建成,分別是成都九江環保發電廠、成都祥福環保發電廠。○釋疑一流處理技術保障排放無害化對於市民關心的氣體排放問題,廠方有關人員解釋稱,“垃圾發電廠採用的是世界一流的垃圾焚燒技術,它是遵循循環再生利用的原理,資源化、減量化、無害化的規則來處理生活垃圾。因此,其間的焚燒工藝和污染物處理工藝可有效保證其環保功能”。相關人員稱,焚燒城市生活垃圾產生的氣體在通過80米的高煙囪前,存在的二氧化硫、重金屬等有害物質,會被大量的活性炭、石灰等處理物吸附,從而有效保證其氣體排放達到歐洲標準。“‘零污染’氣體不會對成都大氣造成污染!”。
項目建設採用三爐兩機配置,總裝機2×12MW,採用110KV電壓等級上網,年最大上網電量1.275億度,日處理垃圾1200噸,年處理垃圾42萬噸。該項目總投資5.35億元,計畫在2008年初建成並投入使用,項目建成後將消納城區三分之一的生活垃圾,有助於實現我市城市生活垃圾處理的減量化、資源化,對保護人民身心健康,美化城市環境,提高人民的生活質量,構建和諧社會具有重要意義和推進作用。
