懸臂式擋土牆

懸臂式擋土牆由底板和固定在底板上的直牆構成，主要靠底板上的填土重量來維持穩定的擋土牆，主要由立壁、趾板及踵板三個鋼筋混凝土構件組成。

基本信息

• 中文名：懸臂式擋土牆

• 中文名：懸臂式擋土牆
• 外文名：cantilever retaining wall
• 建築類型：建築工程

• 組成：立壁、趾板及踵板三個鋼筋混凝土
• 特徵：頂寬>0.15m，路肩牆>0.2m
• 優 點：結構尺寸較小、自重輕等
• 套用場所：石料缺乏和地基承載力較低的地段
• 學 科：公路交通科學技術

結構

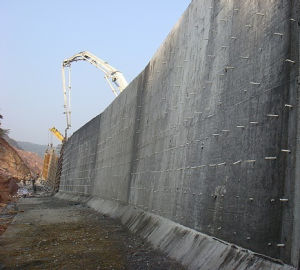

懸臂式擋土牆

懸臂式擋土牆構造簡單，施工方便，能適應較鬆軟的地基，牆高一般在6m-9m之間。當牆高較大時，立壁下部的彎矩較大，鋼筋與混凝土的用量劇增，影響這種結構形式的經濟效果，此時採用扶壁式擋土牆。

技術要求

面坡常用1：0.02~1：0.05，背坡可直立。
