微繼電保護測試儀

10、 相電壓輸出幅值:0--±150V 線電壓輸出幅值:0--±300V

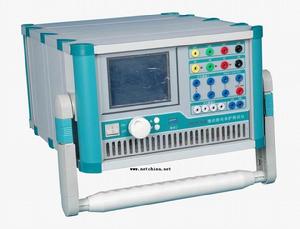

微繼電保護測試儀(The relay protection tester)是在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上,廣泛聽取用戶意見,總結目前國內同類產品優缺點,充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。它採用單機獨立運行,亦可聯接筆記本電腦運行的先進結構。主機內置新一代高速數位訊號處理器微機、真16位DAC模組、新型模組式高保真大功率功放,自帶大螢幕液晶顯示器以及靈活方便的旋轉滑鼠控制器。單機獨立操作即已具有很強的功能,可進行大多數試驗,聯接電腦運行則具有更強大的操作功能。體積小、精度高。

第一節主要特點

1、 滿足現場所有試驗要求。既可對傳統的各種繼電器及保護裝置進行試,也可對現代各種微機保護進行各種試驗,特別是對變壓器差動保護和備自投裝置,試驗更加方便和完美。
ZDKJ343B型具有標準的四相電壓,三相電流同時輸出,電壓125V、相,電流40A/相。三相電流並聯可達120A。
2、 各種技術指標完全達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。
3、 單機獨立運行,內置高性能工控機,主頻300--600MHz,記憶體512M,硬碟4--12G,運行Windows XP作業系統。
4、 國內同行業首先採用進口拉絲不鏽鋼面板,不鏽鋼鍵盤,同時採用觸摸式滑鼠,克服了軌跡球滑鼠操作不靈活、容易損壞的缺點,並選用8.4寸,解析度為800×600的TFT真彩顯示屏,使得單機整體操作方便自如,經久耐用。
5、 主控板採用DSP+FPGA結構,16位DAC輸出,對基波可產生每周2000點的高密度正弦波,大大改善了波形的質量,提高了測試儀的精度。
6、 功放採用高保真線性功放,既保證了小電流的精度,又保證了大電流的穩定。
7、 採用USB接口直接和PC機通訊,無須任何轉接線,方便使用。
8、 可連線筆記本電腦運行。筆記本電腦與工控機使用同一套軟體,無須重新學習操作方法。
9、 具備GPS同步試驗功能。裝置可內置GPS同步卡(選配)通過RS232口與PC機相連,實現兩台測試儀異地進行同步對調試驗。
10、 配有獨立專用直流輔助電壓源輸出,輸出電壓分別為110V(1A),220V(0.6A)。以提供給需要直流工作電源的繼電器或保護裝置使用。
11、 具有軟體自校準功能,避免了要打開機箱通過調整電位器來校準精度,從而大大提高了精度的穩定性。

第二節 技術參數

1、交流電流源:
相電流輸出(有效值): 0--40A/相 精度:0.2%
三相併聯輸出(有效值): 0--120A/三相同相位並聯輸出
相電流長時間允許工作值(有效值): 10A
每相最大輸出功率:420VA
三相併聯電流最大輸出功率:900VA
三並電流最大輸出允許工作時間:10s
頻率範圍: 0--1000Hz 精度:0.001Hz
諧波次數: 2--20次 相位:0--360° 精度:0.1°
2、直流電流源:
電流輸出: 0--±20A/相 精度 0.2%
3、交流電壓源:
相電壓輸出(有效值): 0--125V/相 精度:0.2%
線電壓輸出(有效值): 0--250V
相電壓/線電壓輸出功率 : 75VA/100VA
頻率範圍: 0--1000Hz 精度:0.001Hz
諧波次數: 2--20次 相位:0--360° 精度:0.1°
4、直流電壓源:
相電壓輸出幅值:0--±150V 精度:0.2%
線電壓輸出幅值:0--±300V
相電壓/線電壓輸出功率: 90VA/180VA
5、開關量端子:
開關量輸入端子: 8對
空接點: 1--20mA,110V裝置內部有源輸出
電位翻轉: 0--6VDC為低電平
15--250VDC為高電平
開關量輸出端子:4對,空接點 遮斷容量:110V/2A,220V/1A。
6、時間測量範圍:
範圍:1ms--9999s 測量精度:1ms
7、體積重量:
體積: 365(mm )×400(mm )×195 (mm ) 約18Kg
8、電源:
AC220V±10% 50Hz 10A

三、裝置硬體組成

1、內置高性能工業控制計算機
本裝置採用高性能工控機作為控制計算機,配置512M記憶體,4--12GCF卡,預裝Windows XP作業系統,面板帶有8.4″800×600解析度TFT真彩LCD顯示器,不鏽鋼最佳化鍵盤和觸摸滑鼠,不用外接鍵盤和滑鼠就可直接使用,裝置面板配有兩個USB接口,可方便地進行數據存取、數據通信和軟體升級等。
2、DSP數位訊號處理系統
採用6000系列DSP控制器作為核心,FPGA可程式邏輯器件輸出波形,由於採用的是DDS硬體輸出波形的技術,使波形頻率和相位精度相當高,同時,該系統與工控機通訊直接採用USB2.0接口,使得數據通訊穩定可靠。
3、D/A和A/D轉換
採用高精度D/A轉換器,同時採用有源低通濾波器,使輸出波形平滑,幅頻特性優良。同時控制系統還保留了12路12位A/D轉換電路,可實時採集12路模擬量的輸出波形並通過軟體在螢幕上顯示實際輸出的波形,幅值和相位。
4、高精度線性電壓,電流功率放大器
電流、電壓採用高性能線性放大器直接耦合輸出方式,使電流,電壓源可直接輸出交流和直流波形,並可通過軟體計算輸出各種如方波、各次諧波疊加的組合波形,故障暫態波形等,可以較好地模擬各種短路故障時的電流,電壓特徵。功放電路採用進口大功率高保真模組式功率器件做功率輸出級,結合精心合理設計的散熱結構,具有足夠大的功率冗餘和熱容量,功放電路具有完備的過熱、過流、過壓及短路保護,電流迴路允許開路,不會損壞裝置。面板有電流開路指示燈,以方便用戶檢查接線正確與否。同時面板還有電壓過載或短路指示燈,當電壓迴路(在有輸出情況下)發生短路時,該指示燈亮。大電流限時採用獨特的硬體,限時電路,克服了傳統的軟體限時的缺點,使大電流使用更安全和更可靠。
5、開關量輸入、開關量輸出
裝置共有開關量輸入端子8對,開關量輸出端子4對。
開入量光電隔離器組成,其工作電源為獨立的110V工作電源,所以在COM端與開入量之間有110V的直流電壓。
