概述
底裝式磁翻板液位計是以浮球為測量元件，通過連桿上磁鋼將液位變化傳遞給現場指示器，使指示器醒目地指示出液位的高度。液位計配有液位報警器和液位遠傳裝置。液位報警器可實現液位的上、下極限報警及限位控制或事故聯鎖。液位遠傳裝置可將液位變化轉換成4～20mA線性電流信號，成為Ⅲ型電動儀表中的一個變送單元，實現遠距離的指示、檢測、控制和記錄。
液位計適用於地下貯糟的液位測量，具有防爆功能，整機由不鏽鋼等防腐材料製成，故可用於有腐蝕、有毒、易燃、易爆的場合。
主要技術參數
基本型:
1、測量範圍（H）：0～6000mm
2、指示精度：±10mm
3、工作壓力：0.6 1.6 2.5MPa
4、工作溫度：-20～250℃ 350℃（高溫型）
5、介質密度：≥0.7g/cm3
6、法蘭標準：HG20592～20635-97 DN150，PN1.6 其它法蘭標準如GB HGJ ANSI等請用戶註明。
7、接液材料：1Cr18Ni9Ti、聚四氟乙烯、聚氯乙烯
底裝式磁翻板液位計工作原理：
該底裝式磁翻板液位計由本體(由上、下導管組成）、翻板箱（由紅、白雙色磁性小翻板組成）、浮子（由磁體、頂桿、浮筒組成）以及液位變送器等組成，其結構如圖所示。工作原理為：容器內的浮筒（按不同介質和壓力針對研製），在下導管中隨液面高度的變化而上下浮動並通過頂桿使磁體在上導管內上下移動，促使本體外的翻板翻動並用紅、白顏色來指示液面高度,同時液位變送器將液位信號傳送至控制中心進行液位指示和控制,也可通過計算機進行集中監控。
1、在容器不適宜側面開孔及容器周圍空間很少時，可在容器上部或下部安裝本形式液位計
2、適用於粘度較大的液體介質
3、顯示器的觀察方向可任意改變
選用須知:
1、防腐型公稱壓力≤1.0MPa。
2、液位計有一定盲區，故在讀取液位高度時應加上盲區值補償(本廠液位計出廠時，標尺刻度零位已遷移到實際值)。
3、液位計測量範圍不超過4米，否則影響液位計的穩定可靠、牢度等。
4、安裝連線法蘭，本液位計出廠的常用突面尺寸參考(HG21592-97)製造。
安裝使用和維護:
1、液位計護導管和主體導管必須保持垂直
2、連桿不能彎曲，必須挺直插入
3、安裝完畢後，需對顯示器的翻柱用磁鋼引導一次使零位以上顯示白色，零以下顯示紅色。
底裝式磁翻板液位計是應需集中控制而開發的另一種頂裝(底裝)型產品,具有現場指示清晰又能遠傳控制等優點.該產品能廣泛套用於石油化工、化肥、醫藥、船舶、軍事等行業中的各種塔、罐、槽及球形容器上的液位指示。

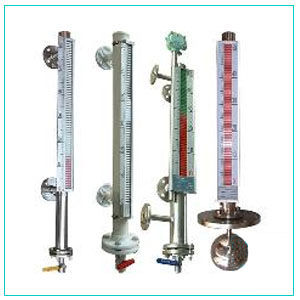

底裝式磁翻板液位計 `
